供应工字电感 电容型电感
| 价 格： | 0.15 | |
| 应用范围： | 滤波 | |
| 种类： | 固定电感 | |
| 品牌： | 三一 | |
| 型号： | LGB0406 0507 0608 0610 0808 0810 0912 1010 1012 1216 1415 1618 1822 | |
| 封装形式： | 插件电感 | |
| 绕线形式： | 多层平绕式 | |
| 导磁体性质： | 铁氧体磁芯 | |
| 磁芯形状： | 工字形 | |
| 工作频率： | 中频 | |
| 安装方式： | 立式密封 | |
| 品质因数Q： | 30 | |
| 电感量： | 1uh-100（mH） | |
| 允许误差： | ±10% | |
| 感抗XL： | 5（Ω） | |
| 额定电流： | 1000（mA） | |
| 分布电容： | 1（F） | |
| 标称电压： | 240（V） |
工字电感 LGB系列0406 0608 0810 0912 1012 1016 1415
|
| dzsc/19/0320/19032082.jpg | ||||||||||||||||||||||||||||||||||||||||||||||||
特征： |
| 品号说明: | ||||||||||||||||||||||||||||||||||||||||||||||||
1.体型小的立式电感，占用安装空间小。 2.分布电容量小，自共振频率高。 2.特殊导针结构，不易产生开路现象。 4.用PVC或UL热缩套管保护。 5.无铅环保。 |
|
1．产品类型：工字型电感。 2．款式：根据铁芯尺寸大小。 3．电感值：例如"101"代表100 uH。 4．电感值容许公差: "M":±20% ; "K":±10% ; "J": ±5%。 | ||||||||||||||||||||||||||||||||||||||||||||||||
应用: |
| 电感量和额定电流范围： | ||||||||||||||||||||||||||||||||||||||||||||||||
电视和音响设备。 通讯设备。 蜂鸣器及警报器。 电源控制器。 需要宽频带和高Q值的系统。
|
| LGB0406 1.0uH~25mH 2.0A ~ 20mA LGB0608 1.0uH~150mH 4.0A ~ 16mA LGB0810 1.0uH~47mH 5.5A ~ 38mA LGB0912 3.3uH~1.0mH 5.2A~500mA LGB1012 3.3uH~1.0mH 5.5A ~ 600mA LGB1016 3.3uH~47mH 8.5A~ 95mA LGB1415 10uH ~ 47mH 6.0A ~ 150mA | ||||||||||||||||||||||||||||||||||||||||||||||||
图示和尺寸:(单位mm) |
|
| ||||||||||||||||||||||||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||||||||||||||||||||||||
测试设备: |
|
| ||||||||||||||||||||||||||||||||||||||||||||||||
L: HP4284A PRECISION LCR METER DCR: CHEN HWA 502BC OHM METER |
|
|
- 所属城市：广东 珠海
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈平
- 电话：756-8818568
- 传真：756-8818568
- 手机：
- QQ ：
生产非晶体高电流电感量20A
信息内容：dzsc/19/0324/19032477.jpgdzsc/19/0324/19032477.jpgdzsc/19/0324/19032477.jpgdzsc/19/0324/19032477.jpgdzsc/19/0324/19032477.jpgdzsc/19/0324/19032477.jpgdzsc/19/0324/19032477.jpg特征:广泛应用于电源转换和线路滤波。铁粉芯磁环，性能稳定，成本低。体积由小到大，满足各种应用电路的需求。耐温130或180度聚安脂漆包线。高饱和电流。可外涂凡立水以固定铜线及增加绝缘。用于各种开关电源及逆变器，UPS等。dzsc/19/0324/19032477.jpg环形线圈通用尺寸表型号A (Max)D (Max)引脚长度F(Max)额定电流电感量20268.0mm4.5mm15.0mm1.5mm0.1-0.5A5uH-27uH302612.0mm7.0mm15.0mm1.5mm0.5-2.0A10uH-14uH502618.0mm10.0mm15.0mm1.5mm1.0-3.0A20uH-68uH682624.0mm10.5mm15.0mm1.5mm1.0-5.0A25uH-500uH802626.5mm11.5mm15.0mm2.0mm3.0-5.0A50uH-960uH1062636.0mm19.5mm15.0mm2.5mm2.0-10.0A30uH-850uH1302642.0mm21.5mm15.0mm2.5mm2.0-10.0A30uH-950uH电感量公差范围： 5%； 10%； 20% 更多型号参数欢迎登录www.31dg.com查询 联系方式：手 机：15323617188 赵冬梅QQ：398348124邮箱：sanyidg1@126.com电 话：0756-8818568 8818578

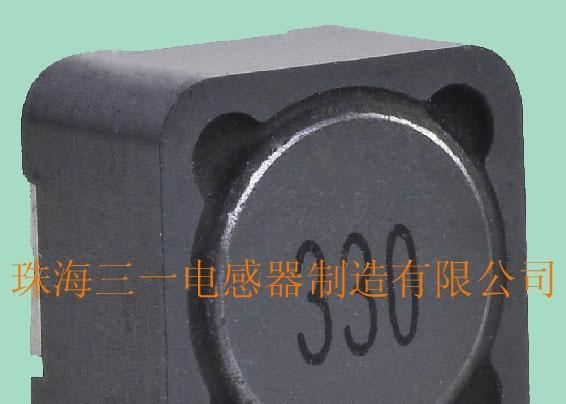

供应SMDRH125贴片功率电感
信息内容：图示和尺寸：（单位mm） dzsc/19/0331/19033116.jpgdzsc/19/0331/19033116.jpg 品号ABC(MAX)DEFSMDRH636.2±0.36.6±0.33.01.5±0.55.9±0.56.6±0.5SMDRH656.2±0.36.6±0.35.01.5±0.55.9±0.56.6±0.5SMDRH737.3±0.57.3±0.53.51.8±0.55.4±0.57.2±0.5SMDRH747.3±0.57.3±0.54.51.8±0.55.4±0.57.2±0.5SMDRH1059.8±0.58.9±0.55.03.0±0.57.6±0.39.6±0.5SMDRH12412±0.512.0±0.54.55.0±0.57.6±0.511.8±0.5SMDRH12512±0.512.0±0.56.05.0±0.57.6±0.511.8±0.5SMDRH12712±0.512.0±0.58.05.0±0.57.6±0.512.0±0.5 特征：1. 大功率，高保和电感。2. 带有磁罩。3. 电极直接附在磁芯底部。4. 尺寸精确以便自动安装。 5. 无铅环保。品号说明： SMDRH 127 – 101 M 1 2 3 4 1. 产品类型：功率贴片SMDRH类型。2. 款式：铁芯尺寸。3. 电感值：例如 : 101表示 10...
