欧姆龙电磁继电器 G7L-2A-P
| 价 格： | 100.00 | |
| 应用范围： | 电磁 | |
| 品牌/商标： | OMRON/欧姆龙 | |
| 产品系列： | G3F | |
| 型号/规格： | G7L-2A-P | |
| 触点形式： | 转换型 | |
| 额定电压： | AC220-240（V） | |
| 电流性质： | 直流 | |
| 外形尺寸： | 小型 | |
| 触点负载： | 中功率 | |
| 防护特征： | 密封式 | |
| 直流电阻： | 5（Ω） | |
| 吸合电流： | 10（A） | |
| 释放电流： | 3（A） | |
| 触点切换电压： | 1（V） | |
| 触点切换电流： | 1（A） |
G7L-2A-P 200-240VAC
dzsc/19/0319/19031973.jpg
dzsc/19/0319/19031973.jpg
dzsc/19/0319/19031973.jpg
dzsc/19/0319/19031973.jpg
dzsc/19/0319/19031973.jpg
高容量、高耐压、抗瞬间电压 |
| |
| 欧姆龙功率继电器G7L型特点如下 ● 在额定电压的50%以下即使发生瞬间电压下降，也不会导致接点震颤。 ● 用1个线圈可以覆盖AC100V系列的AC100～120V 50/60Hz及 AC200V系列的AC200～240V 50/60Hz，实现了宽范围线圈。 ● 高容量，且对感性负载威力强大。 ● 所有的绝缘材料都采用符合UL94V-0的阻燃材料。 ● 以接线片端子为首，有螺钉端子、印刷基板用端子等丰富的 种类。还有表面连接插座。 ● 标准产品已经通过UL、CSA、TUV认证、IEC950标准认证。 ●接点间隔为3mm的安全设计。 dzsc/19/0319/19031973.jpg |
| 结构 | 分类 | 极数 | 接线片端子用 dzsc/19/0319/19031973.jpg | 螺钉端子用 dzsc/19/0319/19031973.jpg | 印刷基板端子 dzsc/19/0319/19031973.jpg | E附件安装型（E附件另售）—1aG7L-1A-T | G7L-1A-B | — | 2aG7L-2A-T | G7L-2A-B | — | 带测试按纽1aG7L-1A-TJ | G7L-1A-BJ | — | 2aG7L-2A-TJ | G7L-2A-BJ | — | 上部托架安装型带测试按纽1aG7L-1A-TUB | G7L-1A-BUB | — | 2aG7L-2A-TUB | G7L-2A-BUB | — | 1aG7L-1A-TUBJ | G7L-1A-BUBJ | — | 2aG7L-2A-TUBJ | G7L-2A-BUBJ | — | 印刷基板安装型—1a— | — | G7L-1A-P | 2a— | — | G7L-2A-P |
| dzsc/19/0319/19031973.jpg |
| 额定值 |
| ·操作线圈 |
| 项目 | 额定电压（V） | 额定电流（mA）线圈电阻（ Ω ）线圈电感（H）动作电压复位电压容许电压功率消耗（VA、W）|||||||
| 12 | 142 | — | — | — | 75% 以下 | 15% 以下 | 110% 以下 | 约1.7～ 2.5 |
| 24 | 71 | |||||||
| 50 | 34 | |||||||
| 100～120 | 17.0～20.4 | 75V18V132V | ||||||
| 200～240 | 8.5～10.2 | 150V | 36V264V | |||||
| 6 | 317 | 18.9 | 0.09 | 0.21 | 75% 以下 | 15% 以上 | 110% | 约1.9 |
| 12 | 158 | 75 | 0.37 | 0.88 | ||||
| 24 | 79 | 303 | 1.42 | 3.54 | ||||
| 48 | 40 | 1220 | 6.1 | 15.3 | ||||
| 100 | 19 | 5260 | 21.3 | 60.0 |
| 注. | |
| *1. | 额定电流、线圈电阻指的是线圈温度为 23 ℃时的值。公差为AC 额定电流 15% 、－20%、DC 线圈电阻为±15%。（AC 的额定电流为50/60Hz 也相同。 |
| *2. | 线圈电感为参考值。 |
| *3. | 动作特性是指线圈温度为 23 ℃时的值。 |
| *4. | 容许电压是指继电器线圈操作电源的电压容许变动范围内的值，环境温度为 23 ℃时的值。 |
| *5. | 额定电压的"～" （如100~120）是指额定电压的范围。 |
| ·开关部 |
| 项目负载 | 阻性负载 | 感性负载（cos =0.4）φ | 阻性负载 | 感性负载（cos =0.4）φ | 阻性负载 | 感性负载（cos =0.4）φ |
| 接触机构 | 双 | |||||
| 接点材质 | 银合金 | |||||
| 额定负载 | AC 220V 30A | AC 220V 25A | AC 220V 25A | AC 220V 20A | ||
| 额定通电电流 | 30A | 25A | 20A | |||
| 接点电压的值 | AC 250V | |||||
| 接点电流的值 | 30A | 25A | 20A | |||
| 注. | B （螺钉）系列产品用于电气用品管理法适用的用途时，接点端子螺钉直径为M4 ，接点电流将降到20A 以下，请注意。 |
| dzsc/19/0319/19031973.jpg |
| 性能 |
| 50mΩ以下 | |
| 30ms 以下 | |
| 30ms 以下 | |
| 机械 | 1,800次/小时 |
| 额定负载 | 1,800次/小时 |
| 100MΩ以上 | |
| AC4,000V 50/60Hz 1min | |
| AC2,000V 50/60Hz 1min | |
| 线圈与接点之间：10，000V＊4 | |
| 耐久 | 10～55～10Hz 单振幅0.75mm （双振幅1.5mm） |
| 误动作 | 10～55～10Hz 单振幅0.75mm （双振幅1.5mm） |
| 耐久 | 1,000m/s2 |
| 误动作 | 100m/s2 |
| 机械 | 100 万次以上（ 开关频率1800 次/h） |
| 电气＊5 | 10万次以上（ 额定负载，开关频率1,800次/h） |
| DC 5V 100mA | |
| 约90g:（接线片端子型） 约100g:（印刷基板端子型） 约120g：（螺钉端子型） | |
| －25～＋60℃（无结冰、无凝露） | |
| 5～85%RH |
| 注. | 上述为初始值。 |
| ＊1. | 测量条件：根据电压下降法，在DC5V1A的条件下。 |
| ＊2. | 测量条件：外加额定操作电压时不包括接点震荡时间。 环境温度条件： 23℃ |
| ＊3. | 测量条件：用DC500V 兆欧表测量与耐压同的项目。 |
| ＊4. | JEC-212 （1981）标准脉冲电压波形（1.2× 50μs ）。 |
| ＊5. | 环境温度条件： 23 ℃。 |
| ＊6. | 该值是开关频率为60次/分时的值。 |
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李传林
- 电话：0577-62708554
- 传真：0577-62708554
- 手机：
- QQ ：

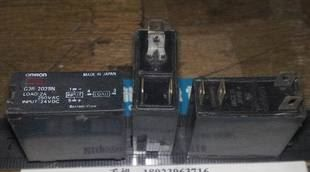

欧姆龙固态继电器G3R-202SN
