三相伺服变压器
| 价 格： | 300.00 | |
| 外形结构： | 屏蔽式 | |
| 输入电压：： | AC380V（三相四线制） | |
| 效率(η)： | 99.9% | |
| 电压比： | 52%（V） | |
| 电源相数： | 三相 | |
| 铁心形状： | 无需铁芯，采用进口电子元器件构成 | |
| 加工定制： | 是 | |
| 冷却形式： | 自然风 | |
| 频率特性： | 低频 | |
| 应用范围： | 电子 | |
| 防潮方式： | 密封式 | |
| 铁心形式： | 无需铁芯，采用高科技技术精制而成 | |
| 额定功率： | 4.5（KVA） | |
| 冷却方式： | 油浸自冷式 | |
| 型号： | EST-4500 | |
| 绕组形式： | 无需绕组，采用优质进口元器件组成 | |
| 品牌： | DHF | |
| 输出电压：： | AC200~220V（三相三线制） |
三相智能型伺服变压器是专门针对中国电网与交流伺服电机所需电压不匹配而设计的超小体积三相伺服变压器。该产品解决了传统变压器笨重、发热、耗电、安装难等问题，与工频变压器有本质上的不同，在性能上有质的飞跃。该变压器的容量可以从0.5KVA到60KVA,满足了所有伺服电机电压的匹配。
接线图
dzsc/19/0318/19031899.jpg
伺服变压器可配伺服电机：
三菱伺服, 安川伺服，三洋伺服，富士伺服，日立伺服，
松下伺服，AB伺服，台达伺服，东元伺服，等所有进口，国产伺服系统
主要功能：输入：三相四线380V 50HZ/60HZ 输出：三相三线200~220V 50HZ/60HZ
功能特点：
（1） 智能型（随需应变）
自动调节伺服系统所需电流，输出电流不受电网电压波动的影响，使伺服电机发挥更好的性能
（2） 灵活安装
体积小（巴掌般大小） 随意安装
（3） 安全可靠
质保五年，没有返修率，寿命长达二十年以上
（4） 贴合中国使用环境
300%至500%的过载能力，可长时间连续工作
承受苛刻使用环境：周围空气温度-65℃至 68℃，安装海拔可达4500m
（5） 低价格
较传统工频变压器便宜
（6） 性能优越
无干扰，不发热，耗电少,输出能量稳定
典型应用:
数控机床，包装机械，印刷机械，纺织设备，自动化生产线等二十多个自动化设备行业
产品的基本原理和应用范围
● 该变压器和传统变压器对伺服驱动器在功能上的等效性：这种产品是被设计和制造用于从交流(AC)到直流(DC)转换的专用系统。该单元在R,S,T之间输入三相AC380V电压时，在伺服驱动器额定功率输出时会在驱动器的内部直流母线上得到未稳压的大约268V到306V直流瞬时电压，该直流电压有效值约289V,而用传统的绕组变压器输出的三相AC200V到伺服驱动器后，在直流母线上得到的直流瞬时电压是266V到280V,该直流电压有效值是274V，这两种变压器在驱动器的内部直流母线上产生的直流电压有效值是近似相等的。而伺服驱动器真正需要的是一个较稳定的直流母线电压。
● 输出功率的能力：影响驱动器功率输出的是直流母线电压有效值，第二是变压器提供瞬时电流的能力。对于瞬时过流能力而言，传统的绕组变压器由于是通过磁场传递能量，而且又由于铜的昂贵和绕组变压器漏感的存在，绕组变压器的过流能力受到很大限制；而这种电子式变压器的能量传递是直通的，只要设计合理，就可以保证足够的过流能力来提高伺服电机的动态响应能力。所以这种变压器被安全地用于在中国的三相380V线电压和各种进口的伺服驱动器的三相200V线电压输入之间做电压降压变换。
● 关于输出电压、电流和可靠性：但该产品的任意俩个输出端子之间的电压并非标准的AC200V,故该产品不适用于给三相异步电机供电的场合，而只适用于最终需要直流电压的场合，例如伺服驱动器真正需要的是一个较稳定的直流母线电压。但该产品降压并非开关电源的脉宽调制原理，故这种产品的可靠性远比开关电源高。该产品是伺服驱动器专用变压器，输出AC200V是一个等效值，用AC电压表是测不准的。它输出的电流值由它的进线的线路阻抗和晶片的温度限定，只要变压器的进线(尤其是零线)够大而晶片的结温低于150度，变压器都设计为3-5倍的过载能力。如果它的电源进线(包括零线)太细，环境温度又很高，输出电流就会降低。
产品尺寸：
型号及尺寸
型号 尺寸(L*W*H)mm 重量
EST-1500 150*110*45 0.85kg
EST-2000 150*110*45 0.90kg
EST-3000 150*110*45 0.95kg
EST-4500 200*110*45 1.5kg
EST-5500 180*110*78 1.6 kg
EST-7500 200*110*78 1.8 kg
EST-11000 220*110*78 2.2 kg
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 倪书世 先生
- 电话：0755-26990493
- 传真：0755-26990493
- 手机：13543298521
- QQ ：
【带开关电源的】伺服变压器
信息内容：一、技术参数： 1、输入电压：3ΦAC380V（三相四线制）2、输出电压：3ΦAC200~220V（三相三线制）3、效 率：>99.8% 4、过载能力：允许1.2倍额定负载长期工作5、湿 度：≤95%RH不结露 6、冷却方式：自然冷7、保 护：过压保护、欠压保护、过流保护 二、产品特点： 1、本产品不仅具有伺服电源的作用，还具有开关电源的作用，一举两得，开关电源可以输出DC24V/6A，相当于150W，超低温，高效率，无干扰，接线方案如下图所示：dzsc/19/0319/19031902.jpg 2、智能型，自动调节伺服系统所需电流，输出电流不受电网电压波动的影响，使伺服电机发挥更好的性能； 3、外型美观、体积小、重量轻、安装运输方便； 4、发热量小、无噪音、抗干扰、电磁兼容性好； 5、瞬时连载能力强，额定电流的3-5倍； 6、安全可靠，设计寿命长达100年以上； 7、性能优越，效率≥99.8； 8、抗雷击、抗高压高流；可缺相、并联使用； 三、产品简介该产品是专门针对中国电网与交流伺服电机所需电压不匹配而设计的超小体积三相伺服变压器。改变了现传统线圈式变压器的笨重、发热、耗电、安装难的问题；不对电网造成污染，是工业控制系统中解决电源适配器问题的理...

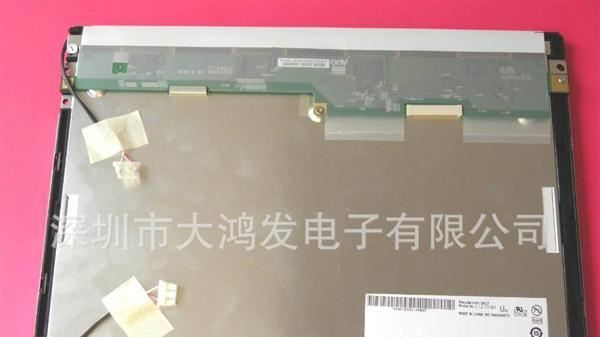

G121SN01 V3
