供应松乐SRSC系列、功率继电器、小体积、高性能
| 价 格： | 面议 | |
| 应用范围： | 功率 | |
| 品牌： | 国产 | |
| 型号： | SRSC | |
| 产品系列： | 4103（33F） | |
| 触点负载： | 中功率 | |
| 触点切换电流： | 5A | |
| 触点切换电压： | AC250V | |
| 触点形式： | 常开型 | |
| 额定电流： | 5A | |
| 额定电压： | AC250V | |
| 防护特征： | 塑封式 | |
| 线圈电源： | DC12V | |
| 线圈功率： | 0.45W | |
| 释放电流： | 0.00375 | |
| 吸合电流： | 0.0375 | |
| 电流性质： | 交流 |
dzsc/19/0317/19031791.jpg
薄型继电器
厚度为10.6MM
10A触点切换能力
多用于家电、空调控制器、电源等产品
CONTACT DATA触点参数
Contact Form 触点形式 | 1A |
Contact Material 触点材料 | Silver Alloy |
Contact Ratings 触点负载 | 10A 250VAC/30VDC |
Max Switching Voltage 转换电压 | 250VAC/30VDC |
Max Switching Current 转换电流 | 10A |
Max Switching Power 转换功率 | 2500VA/30W |
Contact Resistance 接触电阻 | 100mΩMax at 6VDC 1A |
Life Expectancy Electrical 电气寿命 | 100,000 Operations (at30Operations/minute) |
Mechanical Life 机械寿命 | 10,000,000 Operations |
GENERAL DATA性能参数
Insulation Resistance 绝缘阻值 | 100MΩMin at 500VDC | |
Dielectric Strength Between Open Contacts 触点间耐压 | 1000VAC(for one minute) | |
Between Contacts and coil 触点与线圈间耐压 | 4000VACfor one minute) | |
Operate Time 吸合时间 | 10ms | |
Release Time 释放时间 | 5ms | |
Temperature Range 环境温度 | -40℃to 85℃ | |
Shock Resistance 冲击 | Functional 稳定性 | 98m/s2(10g) |
Destructive 强度 | 980m/s2(100g) | |
Vibration Resistance 振动 | 10-55Hz,1.5mm | |
Humidity 湿度 | 35%-85% | |
Weight 重量 | Approx. 5g | |
Safety Standard 安全标准 | TUV CQC | |
COIL DATA线圈参数
NominalVoltage 额定电压 (VDC) | Coil Resistance 线圈电阻值 | Max Operate Voltage 吸合电压 (VDC) | Min ReleaseVoltage 最小释放电压 (VDC) | Max ApplicableVoltage 过载电压 (VDC) | |
0.2W | 0.36W | ||||
3 | 40 | 25 | 2.25 | 0.3 | 3.9 |
5 | 100 | 70 | 3.75 | 0.5 | 6.5 |
6 | 180 | 100 | 4.50 | 0.6 | 7.8 |
9 | 400 | 225 | 6.75 | 0.6 | 11.7 |
12 | 720 | 400 | 9.00 | 1.2 | 15.6 |
24 | 2280 | 1600 | 18.00 | 2.4 | 31.2 |
■OVERALL AND MOUNTING DIMENSIONS安装图
dzsc/19/0317/19031791.jpg
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 周国华
- 电话：
- 传真：
- 手机：
- QQ ：
供应功率继电器RWG7TP-DC24V-HS、30A电流、性价比高

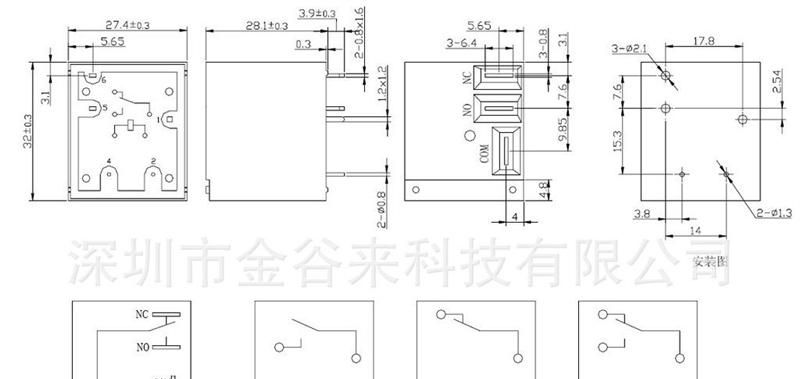

信息内容：dzsc/19/0320/19032068.jpg功率继电器30A触点切换能力多用于热水器、空调、智能控制器、工业控制等产品 CONTACT DATA触点参数Contact Form 触点形式1H / 1ZContact Material 触点材料Ag AlloyContact Ratings 触点负载30A 250VAC /24VDCLnitial Contact Resistance 接触电阻100mΩMax at 6VDC 1AMax Switching Voitage转换电压 250VAC/30VDCMax Switching Current转换电流30AMax Switching Power切换功率7500VA/720WMechanical Life 机械寿命10,000,000 Operations(at300Operations/minute)Electrical Life 电气寿命100,000 Operations(at30Operations/minute)GENERAL DATA性能参数Insulation Resistance绝缘电阻1000MΩMin at 500VDCDielectric Strength介质耐压Between Coil and Contacts线圈与触点间2500VAC(50/60Hz for one minute)Between Contacts触点间1500VAC(50/60Hz for one minute)Operate Time 吸合时间15msRelease Time 释放时间10msShock Resistance冲击Functionali稳定性10GDestructive强度100GVibration Resistance 振动10-55Hz, 1.5mmHumidity 湿度40-85%Temperature R...
供应宏发HF32F系列功率继电器、小体积、高性能

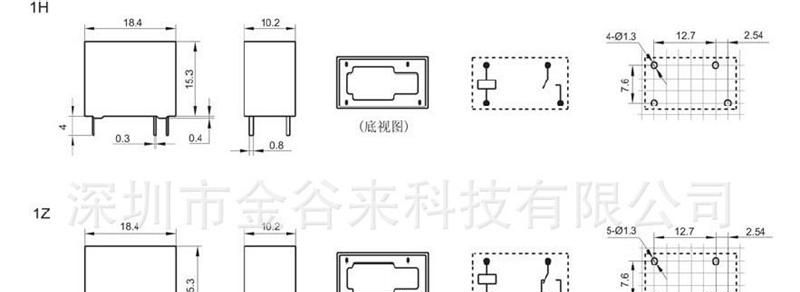

信息内容：dzsc/19/0343/19034343.jpg薄型继电器厚度为10.6MM10A触点切换能力多用于家电、空调控制器、电源等产品 CONTACT DATA触点参数Contact Form 触点形式 1A Contact Material 触点材料 Silver Alloy Contact Ratings 触点负载 10A 250VAC/30VDC Max Switching Voltage 转换电压 250VAC/30VDC Max Switching Current 转换电流 10A Max Switching Power 转换功率 2500VA/30W Contact Resistance 接触电阻 100mΩMax at 6VDC 1A Life Expectancy Electrical 电气寿命 100,000 Operations (at30Operations/minute) Mechanical Life 机械寿命 10,000,000 Operations GENERAL DATA性能参数 Insulation Resistance 绝缘阻值 100MΩMin at 500VDC Dielectric Strength Between Open Contacts触点间耐压1000VAC(for one minute) Between Contacts and coil触点与线圈间耐压 4000VACfor one minute) Operate Time 吸合时间 10ms Release Time 释放时间 5ms Temperature Range 环境温度 -40℃to 85℃ Shock Resistan...
