价 格: | 1141.00 | |
种类: | 光电 | |
加工定制: | 否 | |
防护等级: | 见参数表 | |
型号/规格: | E3S-C | |
线性度: | 见参数表(%F.S.) | |
迟滞: | 见参数表(%F.S.) | |
重复性: | 见参数表(%F.S.) | |
漂移: | 见参数表 | |
分辨率: | 见参数表 | |
品牌/商标: | OMRON/欧姆龙 | |
输出信号: | 见参数 | |
灵敏度: | 见参数表 | |
制作工艺: | 集成 |
dzsc/19/0288/19028895.jpg |
|
额定值/性能
检测方式 型号 项目 | 对射型 | 回归反射型(带M.S.R功能)*1 | 扩散反射型 | ||
卧式/E3S-CT11(-M1J) | 卧式/E3S-CR11(-M1J) | 卧式/E3S-CD11(-M1J) | 卧式/E3S-CD12(-M1J) | ||
立式/E3S-CT61(-M1J) | 立式/E3S-CR61(-M1J) | 立式/E3S-CD61(-M1J) | 立式/E3S-CD62(-M1J) | ||
检测距离 | 30m | 3m(E39-R1使用时) | 700mm(白纸300×300mm) | 2m(白纸300×300mm) | |
标准检测物体 | φ15mm以上的不透明体 | φ75mm以上的不透明体 | —— | ||
应差的距离 | —— | 红外发光二极管20%以下 | |||
指向角 | 投光器/受光器: 各3~15° | 3~10° | —— | ||
光源(发光波长) | 红外发光二极管(880nm) | 红色发光二极管(700nm) | 红外发光二极管(880nm) | ||
电源电压 | DC10~30V 〔含脉动(p-p)10%〕 | ||||
消耗电流 | 投光器/受光器:各25mA以 下 | 40mA以下 | |||
控制输出 | 负载电源电压DC30V以下、负载电流100mA以下(残留电压 NPN输出:1.2V以下、 PNP输出:2.0V以下)集电极开路输出型(NPN/PNP输出 开关转换式)入光时ON/遮光时ON 开关转换式 | ||||
保护电路 | 电源逆向连接保护、 输出短路保护 | 电源逆向连接保护、输出短路保护、防止相互干扰功能 | |||
响应时间 | 动作、复位:1ms以下 | 动作、复位:2ms以下 | |||
灵敏度调整 | 单转换钮 | 双转环形旋钮带(指示器) | |||
照明 | 受光面照度 白炽灯: 5,000lx以下、 太阳光: 10,000lx以下 | ||||
周围温度 | 工作温度:-25~ 55℃、保存时:-40~ 70℃(不结冰、结露) | ||||
周围湿度 | 工作温度: 35~85%RH、 保存时: 35~95%RH(不结露) | ||||
绝缘电阻 | 20MΩ以上(DC500V兆欧表) | ||||
耐电压 | AC1,000V 50/60Hz 1min | ||||
抗振(耐久) | 10~2,000Hz 上下振幅1.5mm或者300m/s2 X、Y、Z各方向 0.5h | ||||
冲击(耐久) | 1,000m/s2 X、Y、Z各方向 3次 | ||||
保护结构 | IEC规格 IP67(JEM标准 IP67g)、NEMA 6P(仅限室内使用)*2 | ||||
连接方式 | 导线引出型(标准导线长2m)、接插件中继型(标准导线长300mm) | ||||
质量(捆包状态) | 约270g(导线引出型)约230g(M12接插件中继型) | 约160g(导线引出型)约130g(M12接插件中继型) | 约150g(导线引出型)约110g(M12接插件中继型) | ||
材质 | 外壳 | 锌铸模 | |||
操作部 | 罩聚矾 | ||||
透镜部 | 丙烯酸酯 | ||||
金属安装配件 | 不锈钢(SUS304) | ||||
附属品 | 固定部件带(螺钉) 调整用螺丝刀、使用说明书、 反射板(限回归反射型) |
*1. 请参照「共通注意事项(技术篇)」的「M.S.R.功能及其效用」→1304页。
*2. NEMA (National Electrical Manufacturers Association:美国电机工业会)标准
*以上型号及参数仅供参考,产品实际规格参数及相关价格,请与业务员联系详询。
美林科技/网络销售部:0871-5736999-606 李玉兰
"dzsc/19/0345/19034500.jpg AC输入单元 可进行AC操作的AC输入单元·可以连接2台G3PA(-VD型)。 额定值项目 额定输入电压AC100/120VAC200/240V 额定输入电流50Hz AC100V(200V) 21.4mA TYP. 20.9mA TYP. AC120V(240V) 26.5mA TYP. 25.4mA TYP.60Hz AC100V(200V) 25.4mA TYP. 24.9mA TYP. AC120V(240V) 31.6mA TYP. 30.3mA TYP. 动作电压 额定电压的75%以下 额定电压的75%以下 复位电压 额定电压的10%以上 额定电压的10%以上 输出电压/电流 DC12V±15%/15mA DC12V±15%/15mA性能 项目 额定输入电压AC100/120VAC200/240V 输入电压范围 AC75~132V AC150~264V 动作时间 负载电源的1.5周期以下 复位时间 负载电源的1.5周期以下 振动 10~55~10Hz 单振幅0.375mm(双振幅0.75mm) (DIN导轨安装时) 冲击 300m/s2 保存温度 -30~ 100℃(不结冰、凝露) 使用环境温度 -30~ 80℃(不结冰、凝露) 使用环境湿度 45~85%RH 重量 约80g*以上型号及参数仅供参考,产品实际规格参数及相关价格,请与业务员联系详询。 美林科技/网络销售部:0871-5736999-606 李玉兰

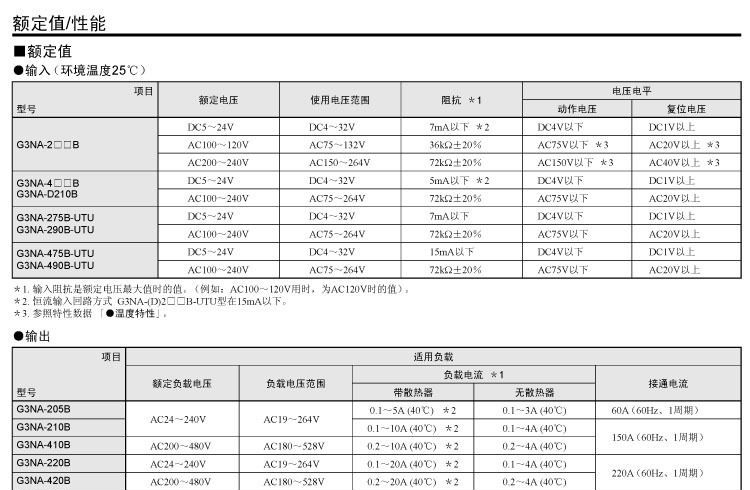

dzsc/19/0346/19034635.jpg 固态继电器 在以往5~40A容量产品中,进一步增加了高容量型75A、90A组• AC输出规格的负载电流增加了75A、90A系列、并取得标准规格(-UTU)。• 将外形尺寸和小型化共通化,统一安装间距。• 内置可变电阻,具有优良的外来浪涌吸收效果。• 可以通过动作显示灯来确认动作。• 带有确保安全的保护盖。• 标准形通过国际标准UL、CSA认证。• VDE标准(TÜV认证)也已系列化(-UTU型)。(除G3NA-410B、G3NA-420B、G3NA-440B以外)。 dzsc/19/0346/19034635.jpg*以上型号及参数仅供参考,产品实际规格参数及相关价格,请与业务员联系详询。 美林科技/网络销售部:0871-5736999-606 李玉兰
