供应优质卧式或模块(单相直流固态调压器)TGZ02
| 价 格： | 面议 | |
| 应用范围： | 固态 | |
| 品牌/商标： | 其他 | |
| 产品系列： | 交流、直流、整流 | |
| 型号/规格： | TGZ02 | |
| 触点形式： | 转换型 | |
| 额定电压： | DC12（V） | |
| 电流性质： | 直流 | |
| 外形尺寸： | 微型 | |
| 触点负载： | 中功率 | |
| 防护特征： | 敞开式 | |
| 直流电阻： | 100（Ω） | |
| 吸合电流： | 6（A） | |
| 释放电流： | 1（A） | |
| 触点切换电压： | 3（V） | |
| 触点切换电流： | 3（A） |
dzsc/19/0284/19028406.jpgdzsc/19/0284/19028406.jpg
dzsc/19/0284/19028406.jpg
♦弱电部分和强电部分为非隔离。
♦晶体管PWM方式输出,调节范围宽,无机械磨损,使用寿命长。
♦固体封装，体积小安装简便，防震.防腐,工作稳定可靠。
♦主要用于直流电源供电的照明灯、电动车、电磁铁等设备中进行调光、调速、调功控制。
| 型 号 | TGZ01 | TGZ02 | |
| 性 能 参 数 | 输入电源电压 | 100～400 VDC | |
| 输出电流 | 10～250 A | ||
| 控制方式 | 外接10 KΩ/0.5W电位器 | 外接信号电压0-10 VDC | |
| 隔离电压 | 非电隔离 | ||
| 绝缘电压 | ≥ 1500 V | ||
| 绝缘电阻 | ≥100 MΩ | ||
| 输出开关频率 | ≤0．5 KHZ | ||
| 环境温度 | -20～70℃ | ||
| 散热条件 | ≥20A配散热器,≥40A再加风扇强冷 | ||
| 负载电流安全系数 | 感性负载3～4倍 阻性负载2～3倍 | ||
| 外形尺寸.(代号) | 58×45×21 mm3 (J-1) | ||
♣外形尺寸.安装接线图:(单位:mm)
| dzsc/19/0284/19028406.jpg | dzsc/19/0284/19028406.jpg | |
| J-1 |
♣温度曲线图：
| dzsc/19/0284/19028406.jpg |
♣产品选用注意事项:
♦选择产品时应根据负载的性质不同，在电流、电压档次上，留有不同的余量。（阻性负载时：电流按2～3倍负载电流选取，电压按2～3倍负载电压选取。感性或容性负载时：电流按3～4倍负载电流选取，电压按4～5倍负载电压选取）。
♦根据负载电流与环境温度的关系，当环境温度较高或散热条件欠佳时.应增加电流容量。为防使用时负载短路，要求在负载回路中串接快速断路开关或快速熔断器。
♦感性负载时，务必在负载两端并接续流二极管或在输出端并接压敏电阻和RC吸收电路，以防过压时损坏晶体管。压敏电阻(MOV)按电源电压的1～2倍选取，RC值按负载功率选取。
♦安装时，要求散热器与本产品接触面之间必须平整、光洁，并在其表面涂上一层导热硅脂,再将套上平垫圈、弹簧垫圈的螺丝对称拧紧固定。
- 所属城市：浙江
- [联系时请说明来自维库仪器仪表网]
- 联系人： 许萍
- 电话：8605723308889
- 传真：8605723308991
- 手机：
- QQ ：
供应电机正反切换固态继电器
信息内容：电机正、反转切换固态继电器AC 10 — 150A 440 / 660 VAC (三相卧式 )dzsc/19/0284/19028492.jpg 型 号参 数 JGT37(原JGX37)JGT38(原JGX38)输入电源电压440V 660V输出电流10~60 A10~150 A通态电压1.8V主开关数3相2相控制电源12~24 VDC控制电流≤40 mA切换时间≤ 0.3s隔离电压≥1800 V绝缘电压≥2000 V绝缘电阻≥100 MΩ工作温度-20～75℃散热条件≥20A配散热器,≥30A再加风扇强冷负载电流安全系数≤2KW电动机按额定电流的2.5-4倍,＞2KW电动机按额定电流的4-6倍外形尺寸.(代号)105×74×41 mm3 (J-3)产地:湖州.菱湖型号:JGT37、JGT38 输出:10A-150A;440VAC/660VAC 输入:6－12VDC 对三相电机实行无触点快速正反转切换
供应高品质固态继电器监测模块 GJJM-1

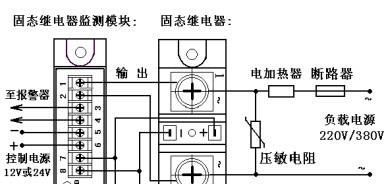

信息内容：dzsc/19/0288/19028830.jpgdzsc/19/0288/19028830.jpgdzsc/19/0288/19028830.jpg♦输入与输出光电隔离，绝缘电压大于2500V。♦双色发光管分别指示固态继电器工作状态。♦输出信号为触点形式，方便多种功能电路的接口。♦静态工作电流小，功耗甚微。♦环氧树脂一体化封装，防水防腐，体积小，安装简便。♦该产品主要用于监测固态继电器的开关性能和电加热器负载是否开路状态的判定。当固态继电器开关损坏发生直接导通时或电加热器负载发生开路时，监测模块能及时输出触点开关信号和发光提示。以防电加热器因固态开关失控而被烧坏，同时也可以及时发现电加热器开路断丝状态。输入端取样电压3～32VDC输入端取样电流1~10mA输出端取样电压40~440VAC输出端取样电流0.1~2.2 mA控制电源电压12VDC或24VDC静态工作电流≤10mA动态工作电流≤50mA动作延时时间≤2 S输出触点3A/240VAC工作指示双色LED工作温度－20 ～ 80 ℃输入与输出及控制电源绝缘电压≥2500V外形尺寸94×25×35 mm3♣外形尺寸.安装接线图:(单位:mm)dzsc/19/0288/19028830.jpgdzsc/19/0288/19028830.jpg dzsc/19/0288/19028830.jpg ♣产品选用注意事项...
