JHXH-2F导轨式安装组合继电器
| 价 格： | 面议 | |
| 应用范围： | 电磁 | |
| 品牌： | GTVAC | |
| 型号： | JHXH-2F导轨式安装组合继电器 | |
| 产品系列： | JHXH-2F导轨式 | |
| 触点形式： | 三开二闭 | |
| 额定电压： | DC24-240（V） | |
| 电流性质： | 直流 | |
| 外形： | 小型 | |
| 功率负载： | 中功率 | |
| 防护特征： | 封闭式 | |
| 直流电阻： | 10000（Ω） | |
| 吸合电流： | 1（A） | |
| 释放电流： | 1（A） | |
| 线圈功率： | 50（W） | |
| 额定工作频率： | 50（Hz） |
JHXH-2F导轨式安装组合继电器
■产品特点
该组合继电器使用方便的电子模块外壳，能够可靠地安装在导轨上，可以为各种应用提供继电器接口。它具有单线圈单位置，单线圈双位置,双线圈单位置，双线圈双位置四种形式。
■产品使用环境条件
●环境温度：- 40 ～ 55℃ ●相对湿度： 40℃达（95±3）%
●大气压力：86～106KPa ●振动：10～55Hz（双振幅 1.5mm）
●冲击：加速度达 100m/S2
■产品性能参数
●线圈电源：直流 / 输入额定电压（UN）允许范围：0.8至1.1UN输入额定电流（IN）允许范围：0.8至1.1IN
●触点形式：2H2D，4H，4D，1H3D，3H1D （注：当2H2D型3、4脚相连，9、10脚相连，可作2Z使用）
●电寿命：105次
●外壳厚度：35mm
●绝缘电阻：1000MΩ
●接触电阻：0.1Ω
●接线方式：1.螺钉连接 2.弹簧压接式连接（订货时请注明）
●触点负载：阻性220Vac5A/感性220VacCOSΦ＝0.4 250VA/感性220Vac τ＝5mS50W
●介质耐压：同组触点间 1500V，50Hz，历时1分钟
不同组触点间，输入端与触点间，输入端与输入端间2000V，50Hz，历时1分钟
产品规格数据表
[动作时间代号为15][动作时间代号为10][动作时间代号为20]
动作时间代号为15(输出触点动作时间小于等于15mS)
激励端电压或电流代号 | 额定值 | 额定值下的典型输 | 激励端回路电阻 |
012 | 12V | 50 | 960 |
024 | 24 | 25 | 240 |
036 | 36 | 16.7 | 9.6 |
048 | 48 | 12.5 | 2.4 |
055 | 55 | 11 | 0.6 |
072 | 72 | 8.3 | 0.15 |
110 | 110 | 5.5 | 0.04 |
220 | 220 | 5.5 | 0.04 |
0025 | 0.025A | 960 | 960 |
0050 | 0.05 | 240 | 240 |
025 | 0.25 | 9.6 | 9.6 |
050 | 0.5 | 2.4 | 2.4 |
100 | 1 | 0.6 | 0.6 |
200 | 2 | 0.15 | 0.15 |
400 | 4 | 0.04 | 0.04 |
- 所属城市：广东 广州
- [联系时请说明来自维库仪器仪表网]
- 联系人：
- 电话：8651066706375
- 传真：8651082732157
- 手机：15852559686
- QQ ：

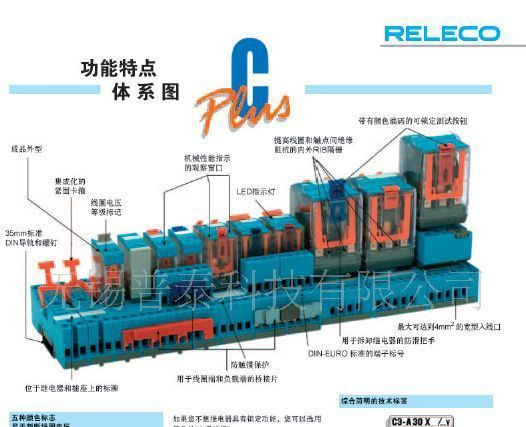

继电器C5-RF5648、5640、5610、C5-M10、C5-X10
