供应欧姆龙继电器G6B-2214P-US DC5V
| 价 格： | 1.10 | |
| 应用范围： | 功率 | |
| 品牌/商标： | OMRON/欧姆龙 | |
| 产品系列： | G6B | |
| 型号/规格： | G6B-2214P-US DC5V | |
| 触点形式： | 二开 | |
| 额定电压： | DC5（V） | |
| 电流性质： | 直流 | |
| 外形尺寸： | 小型 | |
| 触点负载： | 节能功率 | |
| 防护特征： | 密封式 | |
| 直流电阻： | 详见说明（Ω） |
感性负载 、电源负载请使用接点不粗糙的-FD型。
型号
项目 种类
G6B-1114P-US
G6B-1114P-FD-US
G6B-1174P-US
G6B-1174P-FD-US G6BU-1114P-US G6BK-1114P-US G6B-1177P(-FD)-ND-US G6B-2114P-US
G6B-2214P-US
G6B-2214P-FD-US
G6B-2014P-US
G6B-2014P-FD-US
单稳型 1绕组闭锁型 2绕组闭锁型 动作显示灯 浪涌吸收用
二极管内藏型 单稳型
接触电阻＊1 30mΩ以下
动作(置位)时间＊2 10ms以下(约3ms) 10ms以下(约3ms) 10ms以下(约4ms)
复位(重置)时间＊2 10ms以下(约1ms) 10ms以下(约3ms) 10ms以下(约4ms) 10ms以下(约2ms)
最小置位脉冲宽度 — 15ms (at23℃) —
最小复位脉冲宽度 — 15ms (at23℃) —
绝缘电阻＊3 1,000M以上
耐压 线圈与接点间 AC3,000V 50/60Hz 1min AC2,000V 50/60Hz 1min AC3,000V 50/60Hz 1min
同极接点间 AC1,000V 50/60Hz 1min
异极接点间 — AC2,000V 50/60Hz 1min
置位与复位
线圈间 — AC250V 50/60Hz 1min —
耐冲击电压
（线圈接点间） 6kV 1.2×50μs 4.5kV 1.2×50μs 6kV 1.2×50μs
振动 耐久 10～55～10Hz 单振幅0.75mm(双振幅1.5mm)
误动作 10～55～10Hz 单振幅0.75mm(双振幅1.5mm)
冲击 耐久 1,000m/s2
误动作 100m/s2 300m/s2 100m/s2
寿命 机械 5,000万次以上（开关频率18,000次/h）
电气 10万次以上（额定负载 开关频率1,800次/h）
故障率P水准
（参考值＊4） DC5V 10mA
使用环境温度 -25～ 70℃(无结冰、无凝露)
使用环境湿度 5～85%RH
重量 约3.5～4.6g 约3.5g 约3.7g 约5.4g 约4.5g
注1.上述值为初始值
2.G6B-1177P(-FD)-ND为耐助焊剂型，不可以用水洗。
*1.测量条件 ：根据电压下降法，在DC5V 1A的条件下。
*2.（）内为数值的实际值。
*3.测量条件 ：用DC500V兆欧表测量与耐压相同的项目。（但是，置位·重置线圈除外）
*4.此值为开关频率在120次/min时的值。
- 所属城市：上海
- [联系时请说明来自维库仪器仪表网]
- 联系人： 侯爱香
- 电话：
- 传真：
- 手机：15821355526
- QQ ：
供应原装欧姆龙继电器 G3VM-21LR11(TR)
信息内容：dzsc/19/0748/19074833.jpg▇端子配置/内部接线图dzsc/19/0748/19074833.jpg形状接点结构端子种类负载电压（）*型号最小包装单位每卷装数量SSOP41a表面安装端子20VG3VM-21LR11─G3VM-21LR11（TR05）500G3VM-21LR11（TR）1,500 （注）：订购数量不满500个、1,500个时，请垂询本公司经销商，可对应卷切品。以卷切品购入的SSOP产品因无防湿包装，请在封装时进行手工焊接。请参考「共通注意事项」。*负载电压（）：表示峰值AC、DC。

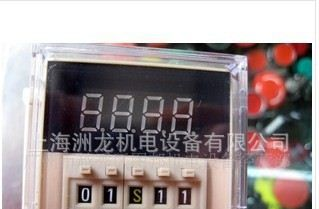

供应SAWANA JS48S时间继电器(图)
信息内容：应用范围时间品牌SAWANA产品系列3RH12型号JS48S-2Z触点形式二开二闭额定电压AC220（V）电流性质交流外形尺寸微型触点负载大功率防护特征防尘罩式直流电阻5（Ω）吸合电流10（A）释放电流20（A）触点切换电压220（V）触点切换电流10（A） 有JS48S-1Z和JS48S-2Z区分,1Z带代替和复位功能,2Z为双组时间控制,购买时请认准电压
