松下固态继电器 AQW212 2a触点(2个常开触点) PhotoMOS
| 价 格： | 6.00 | |
| 额定电压： | DC5 | |
| 产品系列： | AQW212 | |
| 线圈电源： | 1 | |
| 电流性质： | 直流 | |
| 额定电流： | 0.01 | |
| 线圈功率： | 1 | |
| 触点切换电流： | 1 | |
| 触点切换电压： | 1 | |
| 防护特征： | 密封式 | |
| 触点负载： | 微功率 | |
| 应用范围： | 固态 | |
| 型号： | AQW212 | |
| 吸合电流： | 1 | |
| 释放电流： | 1 | |
| 品牌： | Panasonic/松下 | |
| 触点形式： | 二开 | |
| 介质材料： | 其他 |
PhotoMOS的特点
PhotoMOS与传统的机械型继电器的区别在于：PhotoMOS是一款“光电耦合器”，触点不进行机械性的开闭。为此，在触点可靠性、寿命、动作声音、动作速度、以及尺寸大小方面具有卓越的特性。
另外，即使是相同的光电耦合器，由于所采用的输出元件不同，也分为很多种类。其特点和用途有所差异，但是由于PhotoMOS在输出元件中采用了功率型MOSFET，因此与光闸流管和光电晶体管方式相比，这款转换设备适于对微小的模拟信号进行控制。
PhotoMOS优势
与触点进行机械性开闭的机械继电器相比
长寿命（没有机械性、电气性寿命）
可实现高速?高频率的开闭
高灵敏度（低消耗功率）
尺寸小巧
电弧?弹跳?干扰等触点故障少
耐震动?冲击
安装方向上没有限制
与可控硅输出的SSD（可控硅光电耦合器）相比
可对微小的模拟信号进行控制
AC/DC兼用
灵敏度良好
漏电流小
偏置电压小
除1a外，还备有2a、4a、1b、2b、1a1b等丰富的触点构成
规格详细
| 项目 | 内容 |
| 订货产品号 | AQW212 |
| 特点 | 高性能与经济性兼顾 的Photo MOS2a型！ |
| 封装 | DIP8 |
| 端子形状 | Through Hole |
| 包装方式 | Tube packing |
| 连续负载电流 | 0.5A |
| 负载电压 | 60 V |
| 导通电阻(平均) | 0.83 ohm |
| 输出端子间容量(平均) | 80 pF |
| 国外标准 | UL, C-UL |
| 触点结构 | 2a |
| 耐电压 | 1500V AC |
| 导通电阻() | 2.5 ohm |
| 开路状态漏电流() | 1μA |
| 允许LED电流 | 50mA |
| LED反向电压 | 5V |
| 正向电流 | 1A |
| 部允许损耗 | 75mW |
| 动作LED电流(平均) | 1mA |
| 动作LED电流() | 3mA |
| 复位LED电流(最小) | 0.4mA |
| 复位LED电流(平均) | 0.79mA |
| LED压降() | 1.5V |
| 动作时间(平均) | 0.65ms |
| 复位时间(平均) | 0.08ms |
| 全部允许损耗 | 850mW |
| 使用环境温度 | -40℃～ 85℃ |
| 保存温度 | -40℃～ 100℃ |
| 输入/输出间端子容量(平均) | 0.8pF |
| 输入/输出间端子容量() | 1.5pF |
| 输入/输出绝缘电阻(最小) | 1000 M ohm |
| 推荐动作条件(输入LED电流) | 5mA |
dzsc/19/0278/19027817.jpg
dzsc/19/0278/19027817.jpg
dzsc/19/0278/19027817.jpg
dzsc/19/0278/19027817.jpg
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 刘伟强
- 电话：0755-83000287
- 传真：0755-83000287
- 手机：
- QQ ：

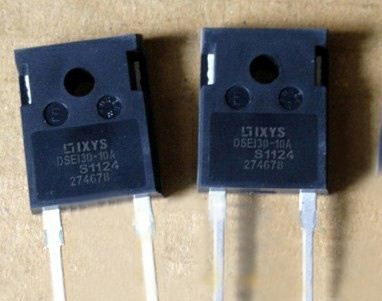

快恢复管 型号：DSE130-10A 厂家：IXYS 封装：TO-247 1000V 30A
