DS-20E，DS-27E，DS-28E，时间继电器
| 价 格： | 369.00 | |
| 品牌/商标： | 欣继 | |
| 产品系列： | 时间继电器 | |
| 触点负载： | 10A | |
| 触点切换电流： | 5 | |
| 触点切换电压： | 5 | |
| 触点形式： | 常规 | |
| 额定电流： | 5 | |
| 额定电压： | DC220 | |
| 防护特征： | 敞开式 | |
| 线圈电源： | AC/DC | |
| 线圈功率： | 5 | |
| 型号/规格： | DS-20E | |
| 应用范围： | 时间 | |
| 释放电流： | 5 | |
| 吸合电流： | 5 | |
| 电流性质： | 直流 |
| 1 用途DS–20系列时间继电器（以下简称继电器）作为各种保护和自动线路中的辅助元件，用以使被控制元件的动作得到可调节的延时。 2 结构和工作原理继电器采用JK–1型壳体，其外形尺寸、背后端子及安装开孔图见附录，背后端子接线图见图1。电源从端子1与13输入。dzsc/19/0273/19027335.jpg （a）DS–21～24 （b）DS–21/C～24/C （c）DS–25～28图1背后端子接线图DS–20系列时间继电器是带有延时机构的吸入式电磁继电器。其中DS–21～DS–24是短时带电的时间继电器；DS–21/C～DC–24/C是长期带电的时间继电器。DS–25～28是交流时间继电器。该继电器具有一副瞬动转换触点，一副滑动主触点和一副延时终止主触点。当电压加在线圈两端时，唧子（铁心）克服塔形弹簧的反作用力被吸入，瞬动动合触点闭合，动断触点断开。同时延时机构开始启动，经过一定的整定时间后，先闭合滑动主触点，再经过一定时间后，闭合终止动合触点从而得到所需延时。当线圈断电时，在塔形弹簧作用下，使唧子和延时机构返回原位。从加电压于线圈的瞬间起，到延时动合主触点的闭合为止这段时间，可借移动静触点位置方法调整，并由指针在刻度盘上指出。3 技术要求1． 各种型号继电器主要技术数据列于表1中。2． 继电器的动作电压对于DS–21～24不大于70％额定电压；对于DS–21/C～24/C不大于75％额定电压。DS–25～28不大于85％额定电压。3．继电器的返回电压不低于5％额定电压。4．继电器主触点延时一致性不大于表2中的规定。5．继电器主触点延时整定值误差应符合表3规定。表1 | ||||
型 号 | 时间整定范围(S) | 额定电压(V) |
DS-21，DS-21/C | 0.2~1.5 | DC 24、48、110、220 |
DS-22，DS-22/C | 1.2~5 | |
DS-23，DS-23/C | 2.5~10 | |
DS-24，DS-24/C | 5~20 | |
DS–25 | 0.2~1.5 | AC 110、127、220、380 |
DS–26 | 1.2~5 | |
DS–27 | 2.5~10 | |
DS–28 | 5~20 |
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈成国
- 电话：0577-61677278
- 传真：0577-61677278
- 手机：
- QQ ：
DS-111，DS-112，DS-113，DS-114，DS-121，DS-125，DS-116，
信息内容：1用途DS- Q系列时间继电器(以下简称继电器)，作为辅助元件用于各种保护和自动线路中，使被控制元件的动作得到可调的延时。2 结构和动作原理2.1继电器采用嵌入式安装，主体部分系插拔式结构。2.2DS- Q系列时间继电器其主体部分与DS- 系列时间继电器相同。2.3继电器为带有延时机构的吸入式电磁继电器。2.4继电器具有一付瞬时转换触点和一付延时动合触点，对于DS-114、115、116、124、125、126Q型继电器多一付延时滑动主触点。2.5继电器的线圈固定于U型磁铁内，当加电压于线圈两端时，唧子(铁芯)被吸入，瞬时动合触点半合，动断触点断开，同时延时机构开始走动，在延时机构拉力弹簧的作用下，经过一定的时间(整定时间)后延时动合主触点闭合(对于DS-114、115、116、124、125、126Q型继电器则先闭合滑动主触点，再经过一定时间后闭合终点动合主触点)。从加电压到电磁线圈的瞬间起，到延时动合主触点闭合止的这一段时间可借改变静触点的位置以调整之，并且由指针直接在继电器的标度盘上指明。当线圈断电时，唧子和延时机构在塔形弹簧的作用下瞬时返回到原来位置。2.6继电器的内部接线图示于图1。2.7继电器的外形及安装尺寸图示于图2。dzsc/19/0280/19028076.jpg DS-111Q DS-121...
JZ7，中间继电器，JZ7-44，JZ7-62，JZ7-80，

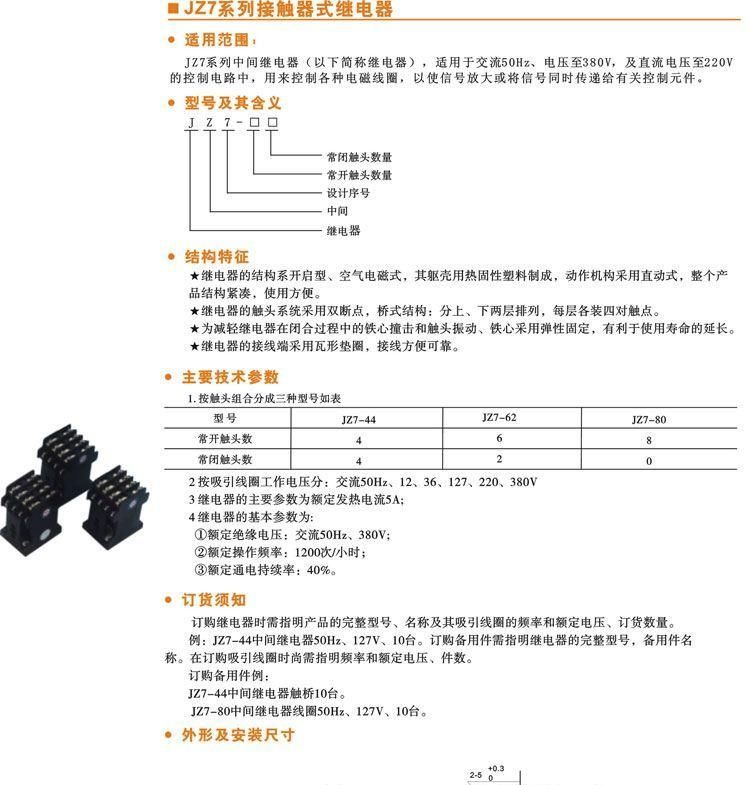

信息内容：dzsc/19/0285/19028581.jpg上海欣继电气有限公司是国内继电器行业的主要制造企业之一，公司通过IS09001-2000国际质量体系认证和CCC认证。本公司产品品种齐全继电类产品有：微机保护器.高精度静态继电器.电力继电器.小型继电器.晶体管时间继电器。具有多种结构型式，产品畅销国内，并远销东南亚，中东欧美等国家和地区。深受广大用户的信赖。 公司强大的技术队伍，掌握着电气设备领城内尖瑞技术，先进的管理体系，现代化的生产设备对产品进行严格的测试和质量跟踪。 欣继电气不懈努力，在前进道路中不断寻求新的发展追求突破，永无止境，迎着新世界的曙光，昂头迈向新征程。 欢迎国际机构团体，国内外客户光临交流合作。 "
