供应欧姆龙H3DE-G时间继电器
| 价 格： | 10.00 | |
| 品牌： | OMRON/欧姆龙 | |
| 产品系列： | H3Y | |
| 触点负载： | 中功率 | |
| 触点切换电流： | 参考说明 | |
| 触点切换电压： | 参考说明 | |
| 触点形式： | 二开二闭 | |
| 额定电流： | - | |
| 额定电压： | AC/DC24-240 | |
| 防护特征： | 密封式 | |
| 线圈电源： | - | |
| 线圈功率： | - | |
| 型号： | H3DE-G | |
| 应用范围： | 时间 | |
| 释放电流： | 参考说明 | |
| 外形尺寸： | 小型 | |
| 吸合电流： | 参考说明 |
| |||
| dzsc/19/0272/19027250.jpg |
| ||||||||
■额定值
| 电源电压 | AC/DC24～ 230V 50/60Hz（DC电源的波纹在20%以下） | |
| 容许电压变动范围 | 额定电压的85～ 110% | |
| 电源复位 | 最小电源开放时间 0.1s | |
| 复位电压 | AC/DC2.4V以下 | |
| 电压输入 | H电平 ： AC/DC20.4～ 253V、L电平 ： AC/DC0～ 2.4V | |
| ＊1功率消耗 | H3DE-M1型 | AC230V时 ： 4.3VA以下（2.2W以下）、DC24V时 ： 0.7W以下 |
| H3DE-M2型 | AC230V时 ： 4.8VA以下（2.4W以下）、DC24V时 ：1.0W以下 | |
| H3DE-S1型 | AC230V时 ： 2.7VA以下（1.6W以下）、DC24V时 ： 0.7W以下 | |
| H3DE-S2型 | AC230V时 ： 3.2VA以下（1.9W以下）、DC24V时 ： 1.0W以下 | |
| 控制输出 | 接点输出:AC250V 5A 阻性负载（cosφ＝1）、DC30V 5A 阻性负载 ＊2、＊3 | |
| 使用温度范围 | -10～ ＋ 55℃（不结冰） | |
| 保存温度范围 | -25～ ＋ 65℃（不结冰） | |
| 使用环境湿度 | 35～ 85% | |
■性能
| 动作时间重复精度 | ±1%以下（相对于刻度的比例）（1.2s范围内±1%±10ms以下） ＊ | |
| 设定误差 | ±10%（相对于刻度的比例）±0.05s以下 ＊ | |
| 最小输入信号宽度 | 50ms ＊（启动输入） | |
| 电压的影响 | ±0.5%（相对于刻度的比例）以下（1.2s范围内±0.5%±10ms以下） | |
| 温度的影响 | ±2%（相对于刻度的比例）以下（1.2s范围内±2%±10ms以下） | |
| 绝缘电阻 | 100MΩ以上（DC500V兆欧表） | |
| 耐压 | AC2,000V 50/60Hz 1min（带电金属部与不带电金属部间） AC2,000V 50/60Hz 1min（控制输出与操作电路间） AC1,000V 50/60Hz 1min（不连接接点间） | |
| 脉冲电压 | 3kV（电源端子间）、4.5kV（导电部端子和外露不带电金属部 之间） | |
| 耐噪声 | 噪声模拟装置形成方波噪声（脉冲宽度100ns/1μs上升1ns）±1.5kV | |
| 抗静电 | 4kV（误动作） 8kV（破坏） | |
| 振动 | 耐久 | 10～ 55Hz 单振幅0.75mm 3方向 各2h |
| 误动作 | 10～ 55Hz 单振幅0.5mm 3方向 各10min | |
| 冲击 | 耐久 | 1,000m/s2 6方向 各3次 |
| 误动作 | 100m/s2 6方向 各3次 | |
| 寿命 | 机械 | 1,000万次以上（无负载、开关频率1,800次/h） |
| 电气 | 10万次以上（AC250V、5A、阻性负载、开关频率360次/h） | |
| EMC | （EMI）EN61812-1 辐射干扰电场强度EN55011 class B 噪声端子电压EN55011 class B 高次谐波电流EN61000-3-2 电压变动、闪烁EN61000-3-3 （EMS） EN61812-1 静电放电抑制能力EN61000-4-2∶ 6kV接触 8kV空气中 电场强度抑制能力（AM调频） EN61000-4-3∶ 10V/m（80MHz～ 1GHz） 爆裂噪声抑制能力EN61000-4-4∶ 2kV 电源线 1kV I/O信号线 浪涌抑制能力EN61000-4-5∶ 2kV大地之间 1kV线之间 | |
| 保护结构 | IP30（端子部为IP20） | |
| 重量 | 约120g | |
| 通过标准 | 有关详情，请参看标准认证机种一览表（后-42~后-66页） | |
＊但是，在超过AC/DC26.4V的电压下和C、D、G模式下使用H3DE-M□时的OFF信号触发性能如下所示。
动作时间重复精度∶±1% ±50ms以下 设定误差 ∶±10% 以上 最小输入信号宽度∶100ms
| H3DE-F AC/DC24-230 |
| H3DE-F AC/DC24-230 BY OKX |
| H3DE-G AC/DC24-230 |
| H3DE-G AC/DC24-230 BY OKX |
| H3DE-H AC/DC24 L |
| H3DE-H AC/DC24 L BY OKX |
| H3DE-H AC/DC24 S |
| H3DE-H AC/DC24 S BY OKX |
| H3DE-H AC/DC48 L |
| H3DE-H AC/DC48 L BY OKX |
| H3DE-H AC/DC48 S |
| H3DE-H AC/DC48 S BY OKX |
| H3DE-H AC100-120 L |
| H3DE-H AC100-120 L BY OKX |
| H3DE-H AC100-120 S |
| H3DE-H AC100-120 S BY OKX |
| H3DE-H AC200-230 L |
| H3DE-H AC200-230 L BY OKX |
| H3DE-H AC200-230 S |
| H3DE-H AC200-230 S BY OKX |
| H3DE-M1 AC/DC24-230 |
| H3DE-M1 AC/DC24-230 BY OKX |
| H3DE-M2 AC/DC24-230 |
| H3DE-M2 AC/DC24-230 BY OKX |
| H3DE-M2 DC12 |
| H3DE-M2 DC12 BY OKX |
| H3DE-S1 AC/DC24-230 |
| H3DE-S1 AC/DC24-230 BY OKX |
| H3DE-S2 AC/DC24-230 |
| H3DE-S2 AC/DC24-230 BY OKX |
产品规格仅供参考，详细信息请于业务员联系。
dzsc/19/0272/19027250.jpg
杭州壮一科技有限公司
公司信息未核实
- 所属城市：浙江 杭州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 蒋爱华
- 电话：
- 传真：
- 手机：15397067360
- QQ ：
公司相关产品

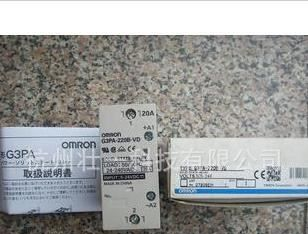

g3pa-220b-vd 日本欧姆龙固态继电器
