HHS16B数显时间继电器
| 价 格： | 面议 | |
| 应用范围： | 时间 | |
| 品牌/商标： | 欣灵 | |
| 产品系列： | 3TH80 | |
| 型号/规格： | HHS16B | |
| 触点形式： | 二开二闭 | |
| 额定电压： | AC/DC100-127（V） | |
| 电流性质： | 直流 | |
| 外形尺寸： | 小型 | |
| 触点负载： | 中功率 | |
| 防护特征： | 塑封式 | |
| 直流电阻： | 5（Ω） | |
| 吸合电流： | 5（A） | |
| 释放电流： | 5（A） | |
| 触点切换电压： | 220（V） | |
| 触点切换电流： | 10（A） |
概述
JSS25A、HHS16A、HHS16B、HHS16R数显时间继电器（以下简称继电器）适用于交流50/60HZ，工作电压380V及以下或直流工作电压24V的控制电路中做延时元件，按预定时间接通或分断电路。主要技术参数
dzsc/19/0272/19027222.jpg接线图
dzsc/19/0272/19027222.jpg外形及安装尺寸图
1.外形及外形尺寸；
dzsc/19/0272/19027222.jpg
2.安装开孔尺寸：67.5*67.5MM
使用说明
1、延时设置：
a)步骤一：用手卡住盖板左右两侧的凹形部分，按图一所示向外拉；
b)步骤二：按要求设置好延时间和时段（如图二）；
c)步骤三：设置完毕后，按图三盖好盖板。
dzsc/19/0272/19027222.jpg
2.继电器具有记忆功能，需通电参照上图所示预置好延时时间，通电后预置的时间无效，继电器重复动间隔时间为0.5S。
3.HHS16B功能简述：把拨码开关及时段开关设置好，接通电源，开始计时，到预置时间，显示窗左上角指示灯亮，延时触点转换，实现定时控制。
3.HHS16B功能简述：把拨码开关及时段开关设置好，接通电源，开始计时，到预置时间，显示窗左上角只是灯亮，延时触电转换，实现定时控制。
4.HHS16R功能简述：延时设置见上图二，设置T1、T2的时基和预置数，然后接通电源，左边两位数码管显示T1、T2的时基和预置数，然后接通电源，左边两边数码管显示T1的延时数据，同时OFF指示灯亮，当延时到达T1设定值后，继电器动作，同时右边两位数码管显示T2的延时数据，ON指示灯亮，当延时到达T2设定值后，继电器释放，T1又开始延时，如此实现循环延时控制。其工作时序图如下：
dzsc/19/0272/19027222.jpg
5.复位功能：在任意时刻接通复位端子，继电器恢复到初始状态。
6.暂定功能：在计时过程中接通暂停端子，计时停止，且显示此刻的时间，断开后继续计时，利用功能可做累时器用。
7.在强电环境且复位与暂停端接导线较长时，请试用屏蔽导线。
8.复位与暂停端子切勿输入电压，以免损坏产品。
- 所属城市：广东 广州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 叶广峰
- 电话：020-81915802
- 传真：020-81915802
- 手机：
- QQ ：

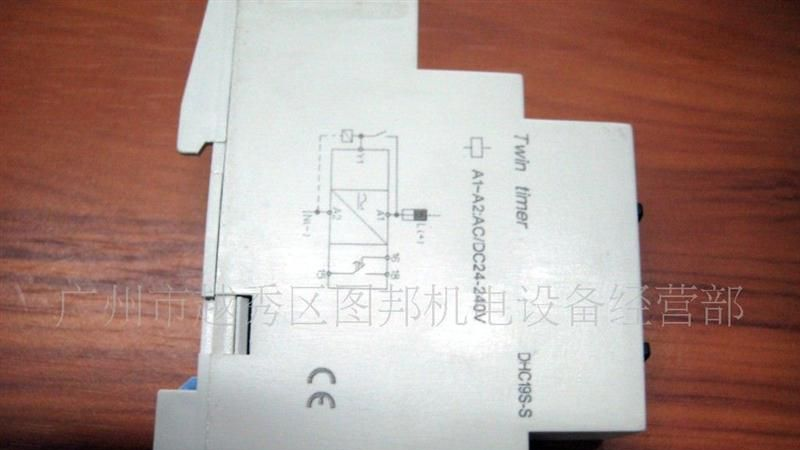

供应大华时间继电器DHC19S-S(图)
信息内容：DHC19S-S 导轨式双设定 35mm标准导轨式安装双设定，可单次或循环宽时间范围0.06秒~100小时宽电压范围：AC/DC 24V~240V稳定，可靠，抗干扰触点:1组 3A模式:S-S尺寸:85*24*66常用于电器的周期循环工作或两电器交替工作可设定T1 、T2两个延时时间，可实现周期性循环工作可实现延时接通,并延时断开(单次模式)宽延时范围0.6秒～100小时、宽电压范围AC/DC24～240V稳定可靠，抗干扰，长电寿命DIN标准尺寸24X60mm 导轨式安装符合的标准：Q/WDH 01-2003、GB14048.5-2001、IEC60947-5-1:1997工作电压:AC/DC24～240V重复误差:＜±0.5％置位误差:＜±5％FS触点容量:1组 AC 220V 3A（阻性）重 量:约80g尺寸:85*66*24Y1不连接为循环模式Y1连接为单次模式,当电源为直流电源时,Y1必须接正极。

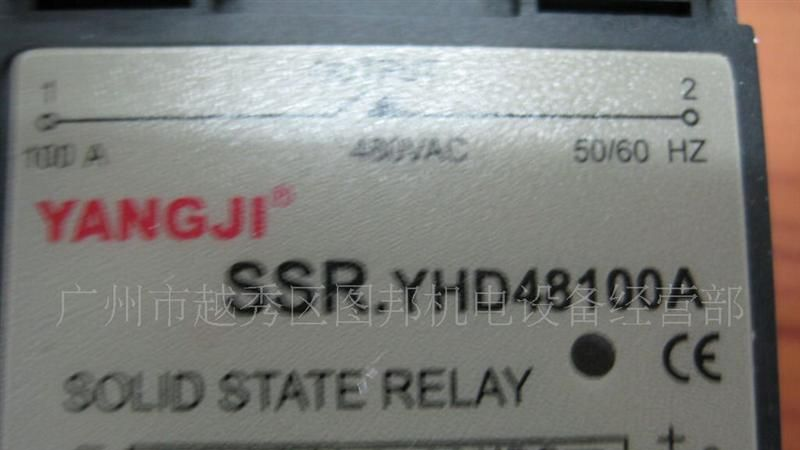

固态继电器YANGJI SSR.YHD48100A
