4JG7-1--7A密封直流固体继电器(4组常开)
| 价 格： | 面议 | |
| 应用范围： | 固态 | |
| 品牌： | GTVAC | |
| 产品系列： | 4JG7-1--7A密封直流固体继电器(4组常开) | |
| 型号： | 4JG7-1--7A密封直流固体继电器(4组常开) | |
| 触点形式： | 四开 | |
| 额定电压： | DC4-24（V） | |
| 电流性质： | 直流 | |
| 外形尺寸： | 超小型 | |
| 触点负载： | 中功率 | |
| 防护特征： | 密封式 | |
| 直流电阻： | --（Ω） | |
| 吸合电流： | --（A） | |
| 释放电流： | --（A） | |
| 触点切换电压： | --（V） | |
| 触点切换电流： | --（A） |
4JG7-1--7A密封直流固体继电器(4组常开)
四路输入四路输出，输入、输出变压器隔离，功率MOSFET输出，开关速度快，输出电流大，抗过载能力强，四端器件，全熔焊封装，高可靠。适用于国防、工业控制领域，如计算机接口、数字电路接口、信号传输、数控设备及测量仪表，适用于环境恶劣的场合。
·输入、输出变压器隔
·功率MOSFET输出
·开关速度快
·输出电流大
·抗过载能力强
·四端器件
·全熔焊封装
·高可靠
规格参数
技术参数 | 最小值 | 典型值 | 值 | 单位 |
输入电压 | 4 | 5 | 7 | Vd.c. |
输入电流(5V) |
| 5 | 10 | mA |
保证接通电压 | 3.6 |
|
| Vd.c. |
保证关断电压 |
|
| 1.5 | Vd.c. |
接通时间 |
|
| 60 | μs |
关断时间 |
|
| 3000 | μs |
反极性 |
|
| 7 | Vd.c. |
输出参数 |
| |||
输出电流 | 1×10-3 |
| 7 | A |
输出电压 | 1 |
| 50 | Vd.c. |
过负载 |
|
| 50 | A |
输出电压降 |
|
| 0.3 | Vd.c. |
输出漏电流 |
|
| 10 | μs |
瞬态电压 |
|
| 70 | Vd.c. |
电气绝缘参数 |
| |||
绝缘电阻 | 100 |
|
| MΩ |
介质耐电压 | 1000 |
|
| Vr.m.s. |
隔离 |
|
| 25 | pF |
- 所属城市：广东 广州
- [联系时请说明来自维库仪器仪表网]
- 联系人：
- 电话：8651066706375
- 传真：8651082732157
- 手机：15852559686
- QQ ：
DZ-51、DZ-53型中间继电器

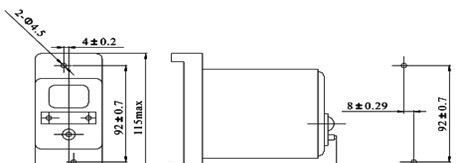

信息内容：DZ-51、DZ-53型中间继电器用途用于自动控制装置中，以扩大被控制的电路和提高接触能力。主要技术数据额定电压：DZ-51、DZ-53型 直流：220V、110V、48V、24V、12V。DZ-52、DZ-54型 交流：380V、220V、110V、48V、36V、24V、12V。JY-16A型直流：220V、110V、48V、24V、12V。交流：380V、220V、110V、48V、36V、24V、12V。接点形式：DZ-51、DZ-52型：4动合(400)、2动合2动断(220)、4动断(040)、2切换(002)。DZ-53、DZ-54型：8动合(800)、6动合2动断(620)、4动合(400)、4动合4动断(440)等。JY-16A型：4动合(400)、2动合2动断(220)、4动断(040)、2动合2转换(202)、2动断2转换(022)、2转换(002)。动作电压：交流继电器不大于85%额定电压；直流继电器不大于70%额定电压。动作时间：在额定电压下，动作时间不大于0.03s。触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。功率消耗：在额定电压下，直流继电器不大于2.5W；交流继电器不大于5VA。内部接线图dzsc/19/0275/19027506.jpg 外形及开孔尺寸...
