OMRON/欧姆龙G3NB-240B G3NB-240B-UTU 固态继电器
| 价 格： | 面议 | |
| 额定电压： | 详见说明 | |
| 产品系列： | G3NB | |
| 线圈电源： | 详见说明 | |
| 电流性质： | 直流 | |
| 额定电流： | 0-7mA | |
| 线圈功率： | 详见说明 | |
| 触点切换电流： | 详见说明 | |
| 触点切换电压： | 详见说明 | |
| 防护特征： | 塑封式 | |
| 触点负载： | 微功率 | |
| 应用范围： | 固态 | |
| 型号： | G3NB-240B G3NB-240B-UTU | |
| 吸合电流： | 详见说明 | |
| 释放电流： | 详见说明 | |
| 品牌： | OMRON/欧姆龙 | |
| 触点形式： | 详见说明 |
| |||
| dzsc/19/0268/19026816.jpg | |||
| dzsc/19/0268/19026816.jpg |
| ||||||||
规格
■额定值
输入（环境温度为25 ℃时）
| 型号 | 额定电压 | 运行电压 | 额定输入电流 | 电压水平 | |
| 电压水平 | 释放电压 | ||||
| G3NB-240B | 5 ～ 24 VDC | 4 ～ 32 VDC | 7 mA 以下 | 4 VDC 以下 | 1 VDC 以上 |
| G3NB-240B-UTU | 5 ～ 24 VDC | 4 ～ 32 VDC | 7 mA 以下 | 4 VDC 以下 | 1 VDC 以上 |
输出
| 型号 | 可用的负载 | ||||
| 额定负载电压 | 负载电压范围 | 负载电流（见注1） | 浪涌电流 | ||
| 有散热器 （见注2） | 无散热器 | ||||
| G3NB-240B | 110 ～ 220 VAC | 77 ～ 286 VAC | 0.1 ～ 40 A （40℃时） | 0.1 ～ 9 A （40℃时） | 410 A（60 Hz，1个周期） |
| G3NB-240B-UTU | 110 ～ 220 VAC | 77 ～ 286 VAC | 0.1 ～ 40 A （40℃时） | 0.1 ～ 9 A （40℃时） | 410 A（60 Hz，1个周期） |
■特性
| 型号 | G3NB-240B | G3NB-240B-UTU |
| 运行时间 | 负载电源周期的1/2 1 ms以下 | |
| 释放时间 | 负载电源周期的1/2 1 ms以下 | |
| 输出ON时的压降 | 1.6 V (RMS) 以下 | |
| 漏电流 | 5 mA以下（100 VAC时） | |
| 绝缘电阻 | 100 MΩ以上（500 VDC时） | |
| 绝缘强度 | 1 min为2,500 VAC, 50/60 Hz | |
| 抗振性 | 毁坏：10 ～ 55 ～ 10 Hz, 0.75 mm单振幅（1.5 mm双振幅） | |
| 抗冲击性 | 毁坏：1,000 m/s2 | |
| 环境温度 | 使用： –30 ～ 80℃ （无结冰或结露） 保存：–30 ～ 100℃ （无结冰或结露） | |
| 环境湿度 | 使用：45% ～ 85% | |
| 重量 | 约90 g | |
■G3NB
dzsc/19/0268/19026816.jpg
产品规格仅供参考，详细信息请于业务员联系。
| G3NA-205B AC100-120 |
| G3NA-205B AC200-240 |
| G3NA-205B DC5-24 |
| G3NA-205B DC5-24 (C3) |
| G3NA-210B AC100-120 |
| G3NA-210B AC200-240 |
| G3NA-210B DC5-24 |
| G3NA-210B DC5-24 (C3) |
| G3NA-210B-UTU AC200-240 |
| G3NA-220B AC100-120 |
| G3NA-220B AC200-240 |
| G3NA-220B DC5-24 |
| G3NA-220B DC5-24 (C3) |
| G3NA-220B-UTU DC5-24 |
| G3NA-225B AC100-120 |
| G3NA-225B AC200-240 |
| G3NA-225B DC5-24 |
| G3NA-225B DC5-24 (C3) |
| G3NA-225B-UTU DC5-24 |
| G3NA-240B AC100-120 |
| G3NA-240B AC200-240 |
| G3NA-240B DC5-24 |
| G3NA-250B-UTU DC5-24 |
| G3NA-275B-UTU AC100-240 |
| G3NA-275B-UTU DC5-24 |
| G3NA-275B-UTU-2 AC100-240 |
| G3NA-275B-UTU-2 DC5-24 |
| G3NA-290B-UTU AC100-240 |
| G3NA-290B-UTU DC5-24 |
| G3NA-290B-UTU-2 AC100-240 |
| G3NA-290B-UTU-2 DC5-24 |
| G3NA-410B AC100-240 |
| G3NA-410B DC5-24 |
| G3NA-420B AC100-240 |
| G3NA-420B DC5-24 |
| G3NA-425B AC100-240 |
| G3NA-425B DC5-24 |
| G3NA-425B-2 AC100-240 |
| G3NA-425B-2 DC5-24 |
| G3NA-425B-UTU DC5-24 |
| G3NA-425B-UTU-2 AC100-240 |
| G3NA-425B-UTU-2 DC5-24 |
| G3NA-440B AC100-240 |
| G3NA-440B DC5-24 |
| G3NA-440B-2 AC100-240 |
| G3NA-440B-2 DC5-24 |
| G3NA-450B DC5-24 |
| G3NA-450B-2 DC5-24 |
| G3NA-450B-UTU DC5-24 |
| G3NA-450B-UTU-2 AC100-240 |
| G3NA-450B-UTU-2 DC5-24 |
| G3NA-475B-UTU AC100-240 |
| G3NA-475B-UTU DC5-24 |
| G3NA-475B-UTU-2 AC100-240 |
| G3NA-475B-UTU-2 DC5-24 |
| G3NA-490B-UTU AC100-240 |
| G3NA-490B-UTU DC5-24 |
| G3NA-490B-UTU-2 AC100-240 |
| G3NA-490B-UTU-2 DC5-24 |
| G3NA-D210B AC100-240 |
| G3NA-D210B DC5-24 |
| G3NB-240B DC5-24 (C3) |
| G3NB-240B-UTU DC5-24 (C3) |
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 张芬
- 电话：021-60527092
- 传真：021-60527092
- 手机：
- QQ ：
G3B-205S DC4-30 G3B-205SA 欧姆龙G3B/G3BD固态继电器
信息内容：G3B/G3BD dzsc/19/0268/19026819.jpg 固态继电器 和MK型功率继电器形状相同的插入型国际标准认证产品（-VD型）系列追加·取得UL、CSA、EN（VDE认证）标准认证。（-VD型）·MK型同一大小的插入型。·可以通过动作显示灯确认输入。额定值 / 性能●输入额定电压额定电压使用电压阻抗输入电流电压电平动作电压复位电压G3B-205SDC5～24VDC4～30V1.5kΩ 23/10 ％DC4V以下DC1V以上G3B-205S-VD15mA以下 *G3BD-103S1.5kΩ 23/10 ％G3BD-103S-VD15mA以下 *注. 希望使用电压范围在DC3～30V时，型号末尾请标注“M”进行订货。（例?G3B-205SM）不带显示灯。 输入阻抗为使用电压的值。 *额定电流输入电路方式●输出 项目 型号适用负载额定负载电压负载电压范围负载电流 *接通电流 G3B-205S AC100～240VAC75～264V0.1～5A （40℃）80A（60Hz、 1周期） G3B-205S-VD G3BD-103SDC5～110VDC3～125V0.1～3A （40℃）12A(10ms) G3BD-103S-VD*根据环境温度的不同而不同。详情请参照特性数据「●负载电流－环境温度额定值」。■性能 项目 型号G3B-205S G3B-205S-VDG3BD-103S G3BD-103S-VD 动作时间 动作时间负载电流的确良1/2周...
欧姆龙 H7CN-YHNM H7CN-YHNS H7CN-TXH H7CN-XHN 电子计数器

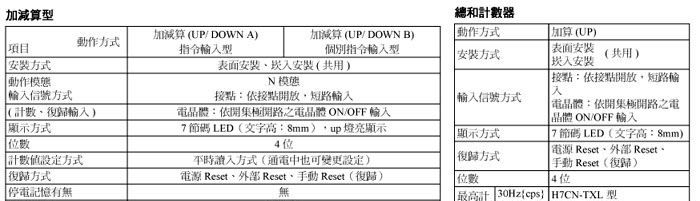

信息内容：H7CN dzsc/19/0274/19027449.jpg 电子计数器（DIN48×48） DIN48×48mm最热销的计数器• 采用便于设定操作的拨码开关。• 功能集中的单功能型。不需要烦琐的模式设定。• DC电源适应范围宽达12～48V。• 总和计数器也系列化。• 标准品通过UL、CSA标准认证。额定值 电源电压 •AC100～240V 50/60Hz •AC24V/DC12～48V * 2 容许电压变动范围 额定电源电压的85～110％ 消耗功率 约12VA/2.5W（AC100V时）约2.5W（DC48V时） CP1、CP2计数器输入的计数速度 30Hz：最小信号宽度16.7ms（ON/OFF 比1:1） 5kHz：最小信号宽度0.1ms （ON/OFF 比1:1） 复位 断电复位：信号时间0.5s、电源接通后的复位时间0.05s 外部复位、手动复位：信号时间0.02s 复位信号结束后的 复位时间0.05s 计数复位输入 短路时阻抗1kΩ以下 剩余电压2V以下 开路时阻抗100kΩ以上 控制输出 接点型：AC250V3A 阻性负载（cosφ=1)最小适用负载DC5V10mA（P水准参考值） 晶体管集电极开路 DC30V max.100mA max. 使用环境温度 -10～ 55℃（不结冰、凝露） 保存温度 -25～ 65℃（不结冰、凝露） 使用环境湿度 35～85% 外壳 浅灰（芒塞尔5Y7/1）* 1. 带有停电...
