CA DCS-10(RXMVB2)系列大容量锁定继电器 浙江阿继
| 价 格： | 面议 | |
| 应用范围： | 中间 | |
| 品牌/商标： | CAJG/阿继 | |
| 产品系列： | 大容量锁定继电器 | |
| 型号/规格： | DCS-10(RXMVB2) | |
| 触点形式： | 见详细说明 | |
| 额定电压： | 见详细说明（V） | |
| 外形尺寸： | 见实物 | |
| 触点负载： | 见详细说明 | |
| 防护特征： | 防尘罩式 | |
| 直流电阻： | 0（Ω） | |
| 吸合电流： | 0（A） | |
| 释放电流： | 0（A） | |
| 触点切换电压： | 0（V） | |
| 触点切换电流： | 0（A） |
1用途
用于需要大容量双稳态触点的工业控制和其他一般控制场合。
2特点
2.1体积小，拆装方便，能安装在位置紧张有限的场合。
2.2用于需要大容量双稳态触点的工业控制和其它控制上，在电流互感器二次侧和跳闸上要求多切换。
2.3线圈回路串有切断触点，消除了持续的功耗，从而限制了热量积累及减轻控制电源的负载。
2.4线圈激励有交流和直流两种。
3动作原理
DCS-10(RXMVB2)系列大容量锁定继电器足靠磁铁锁定的双稳态继电器。该继电器由磁系统，接触系统，支架三部分组成。磁系统由左右二个线圈，中间柱磁铁及铁芯组成双口磁回路，当左右二个线圈中的一个线圈通电激励时，线圈产生的磁场对磁铁产生斥力，使衔铁转换到另一侧由磁铁锁定并带动触点转换。触点采用桥式接触，断开容量较大。外壳采用引进的Combiflex凸出式模数化入结构。
4技术数据
4.1动作值：DC<70％额定电压，AC<80％额定电压。
4.2动作时间：30／25ms(触点闭合／断开)。
4.3线圈功耗：DC 3.5W，AC 15VA。
4.4触点断开容量：AC，250V， 10A(COSφ>0.4)，1000VA； DC，250V，5A(L/R<40ms)，100W。
4.5重量：0.7kg(凸出式)，2.5kg(嵌入式)。
4.6绝缘耐压：50Hz，1min，2kV。
4.7冲击电压：5kV。
4.8继电器能承受5-15Hz中等震级的地震波冲击。
4.9额定电压及线圈阻值。（见表1、2）
电压等级DC(V) | 48 | 110 | 220 |
线圈阻值(Ω) | 1.2K | 4.7K | 20.8K |
电压等级AC(V) | 110 | 220 | 380 |
线圈阻值(Ω) | 1K | 4.7K | 20.8K |
4.10继电器触点规格（见表3）
代号 |
| |||
RXME1代号 |
| |||
触 | dzsc/19/0261/19026163.jpg |
4.11凸出式模数化插入结构，外形尺寸见《附录》Ⅲ中附图2(2S12C)。
4.12凸出式模数化插入结构底座安装尺寸按《附录》Ⅲ中附图6(2S12C)可插入1个，按附图8(4S12C)可插入2个。
5 订货须知
订货时请注明型号及电压等级与特殊要求（如8付动合等）。
例：DCS-11-DC24V
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 黄思敏
- 电话：0577-62770888
- 传真：0577-62770888
- 手机：
- QQ ：
CA阿继厂家直销ZJ4中间继电器
信息内容：dzsc/19/0262/19026251.jpgZJ4系列中间继电器一、应用范围 本继电器用于交流操作回路中，作为扩大主保护继电器的控制范围，或提高接点容量之用。二、主要技术参数 额定电压：AC220V 127V 100V 动作值：不大于70% 返回值：不小于50% 动作时间：不大于0.05s 功率消耗：不大于6VA 触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104

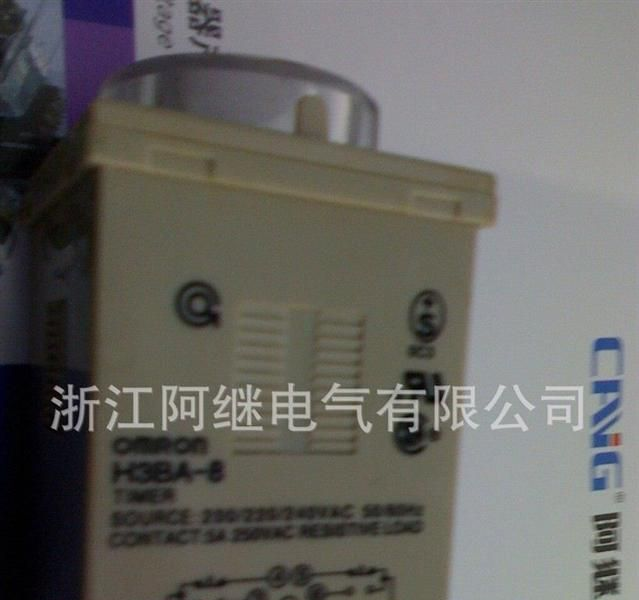

浙江 浙江阿继电气 H3BA-8 时间继电器
