批发中间继电器JZS-14B，JZS-15B(图)
| 价 格： | 面议 | |
| 应用范围： | 中间 | |
| 品牌： | ARC/阿城 | |
| 型号： | JZS-10B，JZS-11B，JZS-12B,JZS-13B,JZS-14B,JZS-15B，JZS-16B | |
| 产品系列： | 静态中间继电器 | |
| 触点形式： | 转换型 | |
| 额定电压： | DC220（V） | |
| 电流性质： | 直流 | |
| 外形： | 小型 | |
| 功率负载： | 小功率 | |
| 防护特征： | 封闭式 | |
| 直流电阻： | 1000（Ω） | |
| 吸合电流： | 5（A） | |
| 释放电流： | 5（A） | |
| 线圈功率： | 5（W） | |
| 额定工作频率： | 50（Hz） |
1 用途 JZS-10B系列延时中间继电器作为延时动作或延时返回的辅助继电器，用于电力系统二次回路中，以增加前一级继电器的触点对数或增加前一级继电器的触点容量及转换电路。 JZS-11B，13B，为延时动作继电器；JZS-12B、JZS-14B为延时返回继电器；JZS-15B，16B为电压动作和电流保持的继电器。 2 结构 本系列继电器由电子元件和小型大功率继电器组成，延时由CMOS集成数字电路组成作延时元件，使精度更高。 JZS-10B系列继电器，为凸出插拨式结构，内部接线图如下，其外形及开孔尺寸见附录。 dzsc/19/0257/19025741.jpg 图1 内部接线图 3 技术数据 继电器的型号、规格、技术基本数据如表1。 表 1 型 号 延时方式 额 定 数 据 保持绕组数量 触 点 数 量 电压（V） 保持电流(A) 动 合 转 换 JZS-11B 延时动作 220，110 48，24， 12 2 2 JZS-12B 延时返回 2 2 JZS-13B 延时动作 3 JZS-14B 延时返回 3 JZS-15B JZS-16B 延时动作 220，110 1 2 4 2 4 48, 24, 12 2 4 6 2 3 3.1 动作值 继电器的动作电压为30%~70%额定值。 3.2 保持值 具有电流保持绕组的继电器，保持电流不大于80%额定值。 3.3 返回值 继电器的返回值，延时动作继电器不小于3%额定值（延时返回继电器此项不要求）。 3.4 动作时间及返回时间 在继电器电压绕组的两端突然施加额定电压时的动作时间，及切断电源的返回时间应符合表2的规定值。 3.5 功率消耗 继电器的电压绕组在额定电压下不大于5W，电流绕组在额定电流下不大于3W。 表 2 型 号 动 作 时 间 返 回 时 间 JZS-11B JZS-13B JZS-15B JZS-16B 不小于0.06s JZS-12B JZS-14B 不小于0.4s 3.6 介质强度 继电器所有的电路对外壳及非带电金属部分，以及无联系的各电路之间耐受交流50Hz，电压2kV历时一分钟试验。 3.7 触点容量 电压不超过220V，电流不超过1A容量为50W的有感负荷（时间常数为5±0.75ms）的直流电路或电压不超过250V及电流不超过3A容量为250VA的交流电路（功率因数为0.4±0.1）触点应可靠动作5×103次。 3.8 继电器的主触点长期允许通过电流为5A。 3.9 继电器在额定值时，机械寿命为2.5×104次后无机械损坏。 3.10 重量 继电器的重量约0.8kg。
JZS-10B系列延时中间继电器(静态)
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 彭锦琼
- 电话：0577-61787172
- 传真：0577-61787172
- 手机：
- QQ ：
ZJ3快速中间继电器 ZJ3-3C、ZJ3-4C(图)
信息内容：ZJ3-C系列中间继电器 1.应用范围 ZJ3-C系列快速中间继电器(以下简称继电器)用于电力系统二次回路继电保护和自动控制线路中，作为增加保护和控制触点数量和触点容量。 2.主要技术数据 ● 额定工作电压：220V、110V、48V、24V。 ● 额定工作电流：0.25A、0.5A、lA、2A、4A。 ● 额定保持电流：0.25A、0.5A、IA、2A、4A。 ● 动作值：电压型继电器的动作电压为50-70％的额定电压值；电流型继电器的动作电流不大于80％额定电流。 ● 保持值：电压保持时不大于70％额定电压；电流保持时不大于80％额定电流。 ● 返回值：不小于额定值的5％。 ● 动作时间：不大于7ms。 ● 功率消耗：不大于8W。 ● 触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。 ● 介质强度：产品各导电端子连在—起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。 3.内部接线图 4.外形及开孔...
批发JZS-145,JZS-127,JZS-136(图)

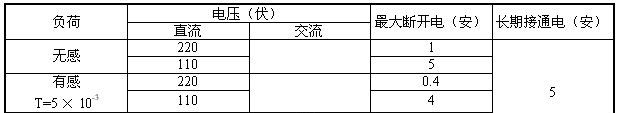

信息内容：JZS-100系列中间继电器 3.8 介质强度 继电器印制电路对外和非带电金属部分,以及无联系的各电路之间耐受交流50Hz,电压2000V历时一分钟试验。 3.9 继电器重量 不超过0.8kg。 4 订货须知 4.1 继电器名称及型号。 4.2 额定电压和额定电流。 1 用途 该继电器作为辅助继电器，用于直流操作的保护回路中，以增加主保护继电器的触点数量或触点容量。 JZS-115，JZS-117型为延时动作继电器； JZS-127，JZS-136型为延时电压动作和电流保持继电器； JZS-145型为延时返回继电器。 2 结构 本继电器由电子元件、CMOS集成数字电路组成延时元件，与小型大功率继电器组成的继电器。 JZS-115，117型只有一个电压工作绕组； JZS-127，136型有一个电压工作绕组和二个电流保持绕组，由可调电子延时单元完成继电器的延时动作。 JZS-100系列继电器为固定安装式结构，其外形及开孔尺寸见附录中的固定安装式壳体。 本继电器适用于板前或板后接线，继电器内部接线图如下： dzsc/19/0265/19026534.jpg 注：JZS-127端子1-3、端子4-5-6为一电流保持绕组，端子7-8-9-10为另一电流保持绕组；JZS-136端子3-4-6为一电流保持绕组，端子5-7-8，端子9-10为另一电流...
