DZJ-20，交流中间继电器（欣继电气）
| 价 格： | 120.00 | |
| 应用范围： | 中间 | |
| 品牌/商标： | 欣继电气 | |
| 产品系列： | 交流中间继电器 | |
| 型号/规格： | DZJ-20 | |
| 触点形式： | 常规 | |
| 额定电压： | DC220（V） | |
| 电流性质： | 直流 | |
| 外形尺寸： | 微型 | |
| 触点负载： | 中功率 | |
| 防护特征： | 敞开式 | |
| 直流电阻： | 1000（Ω） | |
| 吸合电流： | 5（A） | |
| 释放电流： | 5（A） | |
| 触点切换电压： | 5（V） | |
| 触点切换电流： | 10（A） |
中间继电器 >> DZJ-20型系列交流中间继电器
| ||||||||||||||||||||||||
| 触点形式及数量见表1 | ||||||||||||||||||||||||
| 序号
上海欣继电气有限公司
公司信息未核实
公司相关产品
DZS-650，DZS-651，DZS-652中间信息内容：dzsc/19/0264/19026476.jpgDZS-650系列中间继电器1 用途该继电器主要用于电力系统二次回路的继电保护及工业自动化控制的直流回路中，作为中间转换及扩大控制回路之用。2 原理该继电器采用RXMAl中间继电器为机芯，利用RC回路的充放电特性实现延时动作或延回。本系列有DZS-651，DZS-652和DZS-653三种型号。3 技术数据型号延时返回延时动作动作电压返回电压功耗触点断开容量DZS-651≮0.8s 为30％-70％额定电压≮3％额定电压≯3.2WA.C. 250V 5A COSφ>0.4 250VD.C. L／R=40ms 250V，2A，50WDZS-652≮1.5sDZS-655 ≮0.06s3.1触点长期允许通过5A电流，3.2当通过电流的时间<200ms时，允许通过90A电流3.3当通过电流的时间为1s时，允许通过50A电流 4 结构形式及背视端子图4.1外形结构采用凸式模数化插入结构(2S12C)，按装开孔尺寸采用(2S12C)，见《附录》Ⅲ。4.2背视端子图见图1。dzsc/19/0264/19026476.jpg DZS-655 DZS-651 DZS-652图1 继电器端子背视图4.3额定电压及线圈阻值。(见表2)电压等级DC(V)220110线圈阻值(Ω)39.2k9.68k5 订货须知 注明产品型号，额定电压及数量。

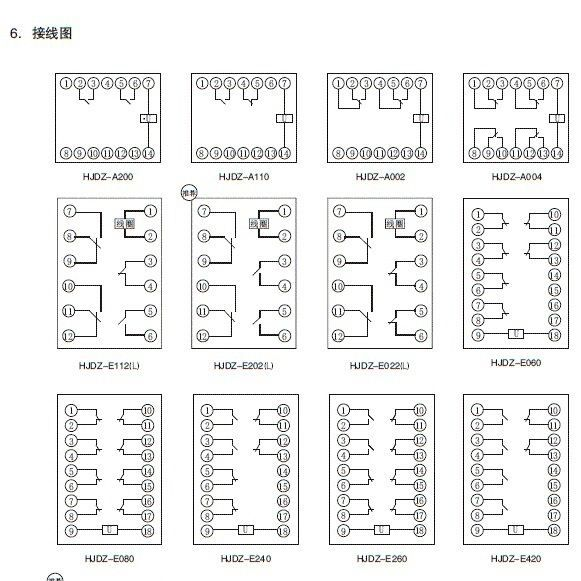

HJDZ，HJDZ-A200，HJDZ-A110，HJDZ-A002，HJDZ-A004信息内容：·HJDZ端子排中间继电器 1.特点和用途 本系列端子排中间继电器体积小巧,直接安装在开关柜导轨上,用于直流或交流操作的保护或自动控制回路中,以增加触点数量.2.结构形式 有导轨安装A，导轨安装E二种结构，具体尺寸请参阅外型尺寸图。 dzsc/19/0265/19026528.jpg4.技术参数1)额定电压: 12VDC,24VDC,48VDC,110VDC,220VDC 48VAC,100VAC,110VAC,220VAC,380VAC,415VAC.2)动作电压: 直流继电器不大于70%额定电压;交流继电器不大于80%额定电压3)动作时间: 在额定电压下,直流继电器小于20ms,交流继电器小于25 ms4)功 耗: 额定电压220V以以下小于3W,额定电压为交流电压380V时,小于4W5)触点容量: 可长期接通5A,可断开250VDC T=5ms 50W直流有感负载 可断开250VAC COSФ=0.4 250VA交流负载、6)绝缘电阻: 继电器外壳与外露带电端子之间,用开路电压500V的兆欧表测量,绝缘电阻大于 300MΩ7)介质强度: 继电器外壳与外露带电端子之间能耐受2KV(有效值)50Hz试验电压,历时1分钟,无击 穿或无闪络现象.5.使用条件 1) 环境温度: -10℃~50℃; 2) 无导电气体,无腐蚀性气体,无较强振动;... 相关产品 | ||||||||||||||||||||||||
