OMRON/日本欧姆龙继电器G3S4-D1 G3SD-Z01P-OD 24VDC
| 价 格： | 150.00 | |
| 应用范围： | 电磁 | |
| 品牌/商标： | OMRON/欧姆龙 | |
| 产品系列： | 3UA52 | |
| 型号/规格： | G3S4-D1 | |
| 触点形式： | 四开四闭 | |
| 额定电压： | DC24（V） | |
| 电流性质： | 直流 | |
| 外形尺寸： | 微型 | |
| 触点负载： | 微功率 | |
| 防护特征： | 敞开式 | |
| 直流电阻： | 5（Ω） | |
| 吸合电流： | 10（A） | |
| 释放电流： | 3（A） | |
| 触点切换电压： | 1（V） | |
| 触点切换电流： | 1（A） |
dzsc/19/0251/19025105.jpg dzsc/19/0251/19025105.jpg 终端SSR | |
| 小型4点输出用终端SSR • 小型SSR（G3S型、搭载4个）和插座、散热器一体 化的使用方便的集合SSR。 • 端子为IN/OUT分离结构，便于配线。 • 带动作显示LED。 • 备有专用插座，继电器更换起来更简单。 • DIN导轨安装、螺钉安装共用。 |
■额定值
●输入（G3S型继电器每1点）
| 额定电压 | 使用电压 | 动作电压电平 | 复位电压电平 | 输入阻抗 | 额定电流 | |||
| G3S4-A、 G3S4-A1 | G3S4-D、 G3S4-D1 | G3S4-A、 G3S4-A1 | G3S4-D、 G3S4-D1 | |||||
| DC | 5V | DC4～6V | DC4V以下 | DC1V以上 | 340Ω±20％ | 440Ω±20％ | 19.2mA±20％ | 15.8mA±20％ |
| 12V | DC9.6～14.4V | DC9.6V以下 | 900Ω±20％ | 1.2kΩ±20％ | 15.8mA±20％ | 12.5mA±20％ | ||
| 24V | DC19.2～28.8V | DC19.2V以下 | 1.8kΩ±20％ | 2.2kΩ±20％ | 15.7mA±20％ | 13.2mA±20％ | ||
注. 额定电流包含终端的LED电流。
●输出（G3S型继电器每1点）
| 型号 适用负载 | 负载电压 | 负载电流 | 接通电流 |
| G3S4-A | AC 75～264V | 0.1～1A | 15A（60Hz、1循环周期） |
| G3S4-A1 | 0.1～0.6A | ||
| G3S4-D | DC 3～26V | 0.01～1A | 3A（10ms） |
| G3S4-D1 | 0.01～0.6A |
■性能
| 项目 型号 | G3S4-A、G3S4-A1 | G3S4-D、G3S4-D1 |
| 动作时间 | 1ms以下 | |
| 复位时间 | 负载电源的1/2周期 1ms以下 | 1ms以下 |
| 输出ON电压下降 | 1.6V（RMS）以下 | 1.5V以下 |
| 漏电流 | 2mA以下 | 0.1mA以下（DC 26V时） |
| 绝缘电阻 | 100MΩ以上(DC 500V兆欧表) | |
| 耐电压 | AC 2,000V 50/60Hz 1min | |
| 振动 | 10～55～10Hz 单振幅0.75mm（双振幅1.5mm） | |
| 冲击 | 1,000m/s2 | |
| 保存温度 | -30～＋100℃（不结冰、凝露） | |
| 使用环境温度 | -30～＋80℃（不结冰、凝露） | |
| 使用环境湿度 | 45～85％RH | |
| 重量 | 约95g（-A型） | 约95g（-D型） |
乐清市嘉锐自动化仪表厂
公司信息未核实
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李传林
- 电话：0577-62708554
- 传真：0577-62708554
- 手机：
- QQ ：
公司相关产品
全新原装欧姆龙固态继电器G3PF-225B 固态继电器
信息内容：dzsc/19/0267/19026736.jpgdzsc/19/0267/19026736.jpgdzsc/19/0267/19026736.jpg加热器用固态继电器,G3PE-225BG3PE单相加热器用固态继电器：·散热器一体化，用于加热器控制的小型纤细型、480V AC额定负载用·除了螺钉安装还可以进行DIN导轨安装G3PB-2/-3三相加热器用固态继电器：在追求新结构、小型化、低成本的接触器感觉下使用的三相加热器用固态继电器：·实现三相一体型结构和纤细型·散热器一体化，用于加热器控制的小型纤细型·除了螺钉安装还可以进行DIN导轨安装·实现元件部位模块化构成的新结构和低成本（1F6930、1F6938）

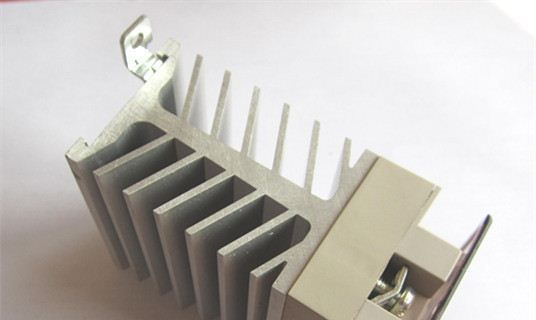

欧姆龙 固态继电器 G3PE-235B G3PE-235BL
