3JGM-2K型大功率电磁继电器
| 价 格： | 面议 | |
| 应用范围： | 电磁 | |
| 品牌/商标： | GTVAC | |
| 产品系列： | 3JGM-2K型 | |
| 型号/规格： | 3JGM-2K型 | |
| 触点形式： | 三开三闭 | |
| 额定电压： | DC12-48（V） | |
| 电流性质： | 直流 | |
| 外形尺寸： | 小型 | |
| 触点负载： | 大功率 | |
| 防护特征： | 密封式 | |
| 直流电阻： | --（Ω） | |
| 吸合电流： | --（A） | |
| 释放电流： | --（A） | |
| 触点切换电压： | 28（V） | |
| 触点切换电流： | 48（A） |
3JGM-2K型大功率电磁继电器
技术优势：国内代大功率三相交流电切换密封军用产品，系列化扩展品种，自行设计，长期应用，技术成熟。
说明：该产品体积适中，具有较大的负载切换能力，适用于航天、航空等地面设备切换电路及传输信号。
触点形式： | 主：3组常闭 辅：1组常开 |
触点负载： | 主：228Va.c.,400Hz, 40A，CosΦ=0.85 辅：28Vd.c.,1A，阻性 |
外形尺寸： | 53mm×30mm×49mm |
寿 命： | 1×104次 |
质 量： | ≤285g |
介质耐电压： | 正常条件 ≥1000Vr.m.s.,50Hz,60s |
动作时间： | ≤20ms |
释放时间： | ≤20ms |
绝缘电阻： | 常温常湿≥100MΩ 高温高湿 ≥10MΩ |
接触电阻： | 试验前 主:≤0.005Ω辅:≤0.05Ω试验后 主:≤0.01Ω辅:≤0.10Ω |
漏率： | ≤1×10-1 Pa·cm3/s |
规格参数
线圈电压 | 20℃ | 整个温度范围及寿命后 | |||
额定值 | 线圈电阻 | 转换电压 | 转换电压 | 转换电压 | 转换电压 |
28 | 105 | 18 | 2 | 24 | 2 |
- 所属城市：广东 广州
- [联系时请说明来自维库仪器仪表网]
- 联系人：
- 电话：8651066706375
- 传真：8651082732157
- 手机：15852559686
- QQ ：

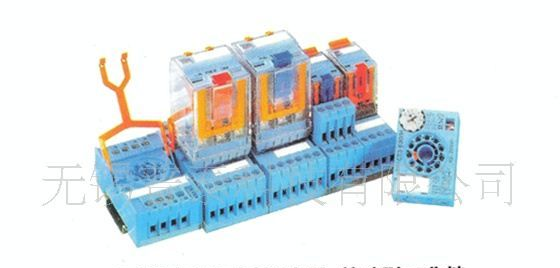

C7-T21、C7-X10继电器C7-G20、C5
