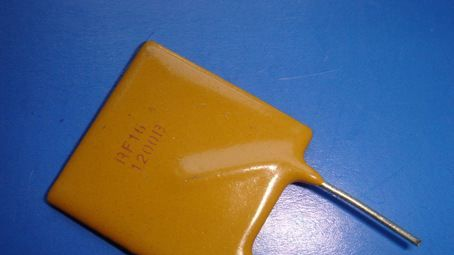

品   名：高分子(PTC)自恢复保险丝

型   号：安防工业电源专用系列

RF16-1600B RF30-110B RF30-135B RF30-160B RF30-250B RF60-050B RF60-065B RF60-075B RF60-110B RF60-160B RF60-250B RF60-375B 等，具体参数，请见www.co-ptc.com科邦电子网站.

12V 4路/9路/18路电控箱多支路供电系统过流保护, 解决因某单台设备损坏使整个系统瘫痪的问题。PTC在这个系统中可以解决好因其中一台设备（例如楼宇对讲中的单个用户）的短路而使整个系统无法正常工作的问题，达到的最终目的是当短路出现后能及时保护从而将故障设备从系统中隔离出来，而不影响其他设备的正常工作。可有效避免安装易产生各种错误（如短路、电源线接反、数据线与电源线接错），而损坏设备。

产品认证：UL TUV VDE CE;符合欧盟RoHS环保指令要求,通过SGS CTI环保机构检测.

用   途：自恢复保险丝在电源输入端配合防雷元件做防雷、过流保护应用.

自恢复保险丝在单电源的多支路供电系统中的应用

自恢复保险丝在安防设备数据接口保护的应用

解决超温保护问题（对室外设备、故障设备的保护）
工作原理：当电路超负载时，产生的大电流经过PPTC元件，使其内阻急剧上升，形成保护；当电路故障排除后，电路中的电流恢复正常工作状态，PTC元件恢复至低电阻状态，导通电路，继续完成工作。可以重复使用1000次以上。
安装方式：串联于各个支路供电电路中。

dzsc/19/0241/19024195.jpg

PPTC在安防设备过流保护中的应用方法：

 上述描述的常见问题，也是最关键的、致命性的问题。在设计中也是考虑最多的问题，解决问题的方法也是多种多样。但不论使用哪种方法都有一个共同的特点，那就是使用的元器件多、电路比较复杂、占用空间多、成本高、不便于维修。

介于上述情况，这里介绍使用PPTC解决这类问题的方法与技巧：

从上述问题的描述中可以看出，这些问题具有一个共同的特点，那就是最终损坏的是电源电路。所以解决这类问题的焦点就集中到电源电路、供电回路的保护上了。我们只需在防盗器的供电线上串联一个自复位过流保护器件PPTC，即可同时解决上述问题。 使用的元器件最少，只有一个元件，而且电路最简单、占用空间最少、成本低、不需要维修。

具体的使用方法与装联位置如下各电路的红色凸显地方。PPTC型号依电路电流大小不同而有差异。

六、PPTC在安防设备过流保护应用中的优势：

l 串联于被保护电路中，无极性限制，安全可靠，使用方便。

l 电路故障排除后，自动恢复工作状态，可重复使用，无须更换。

l 一旦电路发生负载，PPTC起保护，电路在故障未排除前，始终处于被保护状态，不会反复接通，导致电路进一步损坏。
