供应CL20型直流固定电容器,直流电容器
| 价 格： | 面议 | |
| 品牌： | 民生 | |
| 型号： | CL20A | |
| 介质材料： | 有机薄膜 | |
| 应用范围： | 低压 | |
| 外形： | 圆柱形 | |
| 功率特性： | 中功率 | |
| 频率特性： | 中频 | |
| 调节方式： | 固定 | |
| 引线类型： | 轴向引出线 | |
| 允许偏差： | ±5（%） | |
| 耐压值： | 630（V） | |
| 等效串联电阻(ESR)： | ≥3750（mΩ） | |
| 标称容量： | 0.01~10（uF） | |
| 损耗： | 1KHz | |
| 额定电压： | 100v~630（V） | |
| 绝缘电阻： | ≥7500（mΩ） | |
| 温度系数： | 55/085/21 |
特征与用途
- 该电容器以聚酯膜为介质，真空蒸发金属化层作电极，聚酯压敏胶带包裹，环氧树脂灌封，轴向引出结构。
- 体积小，重量轻，优异的自愈性能。
- 用于直流或脉动电路中，特别适用于各种电子仪器和电子设备及军用整机等。
技术与性能指标
- 详细规范：GB7334-87
- 气候类别：55/085/21
- 电容量允许偏差：±5%(J);±10%(K)
- 损耗角正切：≤0.01（1KHz）
- 绝缘电阻：
UR>100V UR≤100V CR≤0.33μF ≥7500MΩ CR≤0.33μF ≥3750MΩ CR>0.33μF ≥2500S CR>0.33μF ≥1250S - 耐电压：1.4UR(2S)
- 寿命试验：
①. 试验条件
试验温度：85℃
施加电压：1.25UR
试验时间：1000h
②.试验后性能
电容量变化：△C/C≤8%
损耗角正切赠量：CR≤1μF ≤0.005
CR>1μF ≤0.003
额定电压、标称电容量与尺寸
| 额定电压 | 100V | 250V(160V) | 400V | 630V | ||||||||||||
| 外形尺寸mm | L | B | H | d | L | B | H | d | L | B | H | d | L | B | H | d |
| 标称电容量μF | ||||||||||||||||
| 0.01 | 15 | 6 | 3.5 | 0.5 | 15 | 7 | 4 | 0.5 | ||||||||
| 0.015 | 15 | 7 | 4 | 0.5 | 15 | 8 | 5 | 0.5 | ||||||||
| 0.022 | 15 | 7 | 4.5 | 0.5 | 15 | 9 | 6 | 0.5 | ||||||||
| 0.033 | 15 | 8.5 | 6 | 0.6 | 15 | 10.5 | 7.5 | 0.6 | ||||||||
| 0.047 | 15 | 6 | 3.5 | 0.6 | 15 | 10.5 | 7.5 | 0.6 | 20 | 8.5 | 5.5 | 0.6 | ||||
| 0.068 | 15 | 7 | 4 | 0.6 | 20 | 8.5 | 5.5 | 0.6 | 20 | 10 | 6.5 | 0.6 | ||||
| 0.1 | 15 | 6.5 | 4 | 0.6 | 15 | 8 | 5 | 0.6 | 20 | 10 | 6.5 | 0.6 | 20 | 10 | 6.5 | 0.6 |
| 0.15 | 15 | 6.5 | 4 | 0.6 | 15 | 9.5 | 6 | 0.6 | 20 | 12 | 7.5 | 0.6 | 27 | 11.5 | 6.5 | 0.8 |
| 0.22 | 15 | 7 | 4.5 | 0.6 | 15 | 10.5 | 7.5 | 0.6 | 27 | 11.5 | 7.5 | 0.6 | 27 | 12 | 8 | 0.8 |
| 0.33 | 15 | 9 | 5 | 0.6 | 20 | 9.5 | 6.5 | 0.6 | 27 | 13 | 8.5 | 0.8 | 27 | 16 | 9.5 | 0.8 |
| 0.47 | 15 | 10.5 | 6.5 | 0.6 | 20 | 11 | 8 | 0.8 | 27 | 15 | 10 | 0.8 | 37.5 | 15 | 8.5 | 0.8 |
| 0.68 | 20 | 0.95 | 5.5 | 0.6 | 27 | 12.5 | 9.5 | 0.8 | 27 | 18 | 11.5 | 0.8 | 37.5 | 15 | 8.5 | 0.8 |
| 1 | 20 | 11 | 7 | 0.8 | 27 | 13 | 8 | 0.8 | 37.5 | 17 | 11 | 0.8 | 43.5 | 20 | 10.5 | 0.8 |
| 1.5 | 20 | 12.5 | 8.5 | 0.8 | 27 | 15 | 10 | 0.8 | 37.5 | 20 | 13.5 | 0.8 | 43.5 | 26 | 11.5 | 0.8 |
| 2.2 | 27 | 12.5 | 8 | 0.8 | 34 | 15.5 | 11 | 0.8 | 43.5 | 22 | 14.5 | 0.8 | 43.5 | 29 | 15 | 0.8 |
| 3.3 | 27 | 14.5 | 10 | 0.8 | 34 | 19.5 | 13 | 0.8 | 43.5 | 27 | 17.5 | 0.8 | ||||
| 4.7 | 34 | 16.5 | 10.5 | 0.8 | 37.5 | 21 | 13.5 | 0.5 | 43.5 | 34.5 | 19.5 | 0.8 | ||||
| 6.8 | 34 | 17.5 | 11.5 | 0.8 | 37.5 | 25 | 16 | 0.8 | ||||||||
| 10 | 34 | 20.5 | 14.5 | 0.8 | 43.5 | 30 | 15.5 | 0.8 | ||||||||
dzsc/19/0238/19023891.jpg
电 话：0392-2170277、3313798 传 真：0392-3378388、2172001
"- 所属城市：河南 鹤壁
- [联系时请说明来自维库仪器仪表网]
- 联系人： 刘亚芳
- 电话：0392-2170277
- 传真：0392-2170277
- 手机：
- QQ ：
供应DR206型汽车交流发电机用金属化聚酯膜电容器,汽车电容器
信息内容：特征与用途阻燃塑料外壳，环氧树脂灌封，一端以固定板引出，另一端以聚氯乙烯导线引出。体积小，重量轻，可靠性高。汽车交流发电机专用电容器。技术与性能指标环境温度：－40℃～100℃额定电压：100V标称电容量：2.2uF电容量允许偏差：±5%(J);±10%(K)损耗角正切：≤0.01 (1KHz)绝缘电阻：≥300MΩ耐电压：160URdzsc/19/0890/19089052.jpg

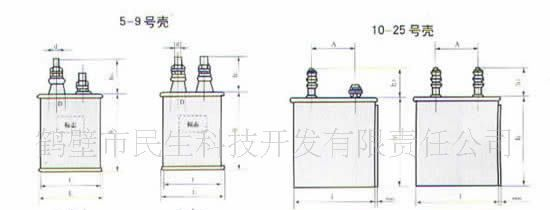

供应硅芯炉、单晶硅炉、区熔炉的高压密封复合介质电容器
