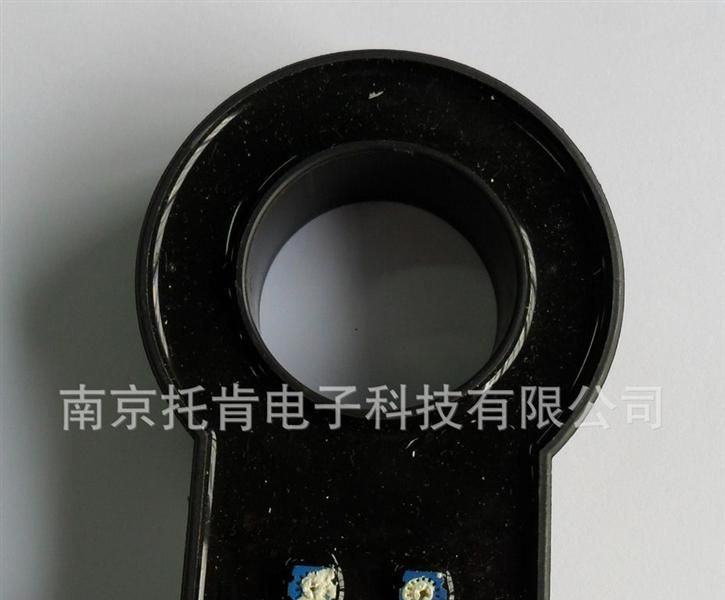

TBC-AP系列闭环霍尔电流传感器
| 价 格： | 面议 | |
| 材料： | 混合物 | |
| 种类： | 霍尔 | |
| 加工定制： | 是 | |
| 材料物理性质： | 其他 | |
| 型号/规格： | TBC100AP/TBC200AP | |
| 材料晶体结构： | 其他 | |
| 线性度： | 1（%F.S.） | |
| 品牌/商标： | TOKEN | |
| 输出信号： | 数字型 | |
| 制作工艺： | SMT ,装配，调试，灌胶 |
TBC-AP系列霍尔电流传感器是应用霍尔效应原理开发的新一代电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。
项 目 | TBC50AP | TBC100AP | TBC125AP | TBC200AP |
| ||
额定输入电流 | 50 | 100 | 125 | 200 | A | ||
测量电流范围 | 150（±18V，100Ω） | 300(±18V，68Ω) | 375(±18V，15Ω) | 600(±18V，12Ω) | A | ||
匝 比 | 1:1000 | 1:2000 | 1:1000 | 1:2000 |
| ||
次级线圈阻抗 | 30 | 45 | 30 | 45 | Ω | ||
额定输出电流 | 50±0.5% | 50±0.5% | 125±0.5% | 100±0.5% | mA | ||
电源电压 |
|
| ±12～±18 | V | |||
失调电流 |
|
| ±0.2 | mA | |||
失调电流漂移 |
|
| ≤±0.005 | mA/℃ | |||
线性度 |
|
| ≤0.1 | %FS | |||
带 宽（-3db） |
|
| 0～200 | KHz | |||
响应时间 | 100A/us |
| ≤1 | us | |||
绝缘电压 | 50HZ,1min |
| 3.0 | KV | |||
工作温度 |
|
| -40～ 85 | ℃ | |||
储存温度 |
|
| -40～ 125 | ℃ | |||
1当待测电流从传感器穿过，即可在输出端测得电流大小。(注意：错误的接线可能导致传感器损坏)
2.可按用户需求定制不同额定输入和输出电流的传感器。
"
