供应电动车用电流传感器
| 价 格： | 40.00 | |
| 品牌/商标： | 成都晶峰电子有限公司 | |
| 型号/规格： | JK450T33/4.5V/+12V | |
| 测量范围： | 0-600A | |
| 种类： | 电学 |
电动车仪表用电流传感器
电动车仪表用霍尔电流传感器单12V供电，0～450A电流对应0～4.5V输出，适用于电动车组合仪表电流检测和能量管理。与电池无连接点，安全、可靠、准确。薄形化设计 尺寸小重量轻。
电参数
型号 | JK50T33 | JK450T33 | JK500T33 | JK600T33 | |
参数 | 符号 | ||||
测量范围 | rms/peak | 50/90A | 450/680A | 500/850A | 600/1020A |
额定输出电压 | ISN（v） | 4V/4.5V | |||
准确度 | （%Fs） | ±1 | |||
偏置 | Vin=0 | ≤25mv | |||
线性度 | εL | 1% | |||
负载能力 |
| ≥10KΩ | |||
工作电源 | VC | 12V | |||
响应时间 | Tr | ≤10μs | |||
测量带宽 | f | 直流～20khz | |||
测量波形 |
| 任意波形 | |||
耗电 |
| ≤20mA | |||
温漂 |
| ≤0.04%/℃（-25~ 70℃） | |||
绝缘耐压 | Vd | AC3KV/50HZ/1min | |||
工作环境温度 | TA | -25℃~ 70℃ | |||
储存环境温度 | TS | -40℃~ 85℃ | |||
跟踪速度 |
| di/dt≥50A/μs | |||
- 所属城市：四川
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李
- 电话：8602880988090,87562358/68/78
- 传真：8602887562358/68/78-603
- 手机：
- QQ ：
JK100S25、霍尔电流传感器、开口式电流变送器
信息内容：JK100S25︿JK300S25交流电流传感变送器 JK100S25 ~ JK300S25（￠25）系列直测式交流电流变送器（霍尔电流变送器、霍尔电流传感器、开口式电流变送器），也称开环电流变送器交流额定输入100A~300A，额定输出直流DC0~5v或DC0~20mA或4~20mA。作为隔离测量1200v及以下主回路系统的交流电流，工作电源DC±12V～DC±15V或者单电源 12v~ 24v，测量带宽30HZ~3KHZ，测量波形正弦波，耗电 40mA，-20mA，响应时间≤300ms，测量孔径￠25，输出能提供长距离传送的标准直流电流信号。 特点：·夹钳式安装简便，不必撤卸母线排，特殊情况可不停电在线安装。·端子式接线安装方便 ·原边与副边高度绝缘·交流测量时是真有效值变换（TRMS ），在波形失真的场合也能保证测量准确度.·具有良好的温度特性(≤0.04%℃) ·过负荷能力为额定值10倍； · 高度可靠MTBF: 2×104小时 ·全封闭可在恶劣环境中使用；·薄形化设计、 尺寸小、重量轻 ·完善的磁路电路保护功能；·优越的性能/价格比 · 采用先进的SMT表面安装技术·优异的长期稳定性 ...
电流传感器变送器(图)

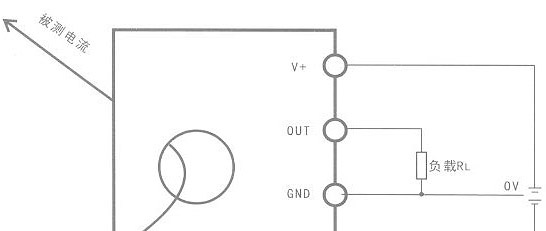

信息内容：JT200A12~JT300A12（Φ26）霍尔电流传感变送器 dzsc/19/0235/19023567.jpg JT200A12~ JT300A12（￠26）系列磁平衡式电流传感变送器（磁补偿式电流变送器）交流额定输入200A~300A，额定输出直流DC0~5v或DC0~20mA或4~20mA。作为隔离测量1200v及以下主回路系统的交流电流，工作电源DC±12V～±15V，测量带宽30HZ~100KHZ，测量任意波形，耗电≤120 mA，响应时间≤300ms，测量孔径￠26mm，输出能提供长距离传送的标准直流电流信号。 特点：·原边与副边高度绝缘· 输入过负荷能力为额定值10倍·具有良好的温度特性(<0.01%℃) ·测量交流电流·高度可靠MTBF: 2×104小时·全封闭可在恶劣环境中使用·薄形化设计 尺寸小重量轻·具有电源极性反接保护 ·优越的性能/价格比·采用先进的SMT表面安装技术 应用领域： 广泛应用于电力系统的微机监测、交流变频调速器、新型逆变器、整流器、焊接设备、安全电源、铁路信号监控、数控机床、铁路电车、无轨电车、工业自动化控制等许多领域。 主要用途： 用于1200v及以下电压等级的交流电流的测量、控制与保护。 电 参 数 型 号 JT200A12 JT300A12 参 数 符号 额定输入...
