德国ELGO EMAX2位置测量磁栅尺、式磁栅尺
| 价 格： | 面议 | |
| 品牌/商标： | ELGO | |
| 型号/规格： | EMAX2 | |
| 种类： | 位移 | |
| 材料： | 金属 | |
| 材料物理性质： | 其他 | |
| 材料晶体结构： | 其他 | |
| 制作工艺： | 集成 | |
| 输出信号： | 数字型 | |
| 防护等级： | IP54，可选IP67 | |
| 线性度： | --（%F.S.） | |
| 迟滞： | --（%F.S.） | |
| 重复性： | --（%F.S.） | |
| 灵敏度： | 高 | |
| 漂移： | 无 | |
| 分辨率： | 0.01mm |
dzsc/19/0229/19022900.jpg
dzsc/19/0229/19022900.jpg
EMAX2 带有距离识别功能的磁性长度测量系统
两个传感器运行于一条双磁道磁尺上：内插磁道和磁道。磁道通过一条传感线路传送一
值；内插磁道通过内插电子元件传出0.01 mm 的度。
被安装在一个耐用的外壳内的传感器是专门为粗糙的工业应用环境而设计的。浇铸型的防护等级可达到IP65。EMAX
标准版本的防护等级为 IP40。这一系统的一个最显著优势在于，传感器读头并非固定安装，而是以 0 至 0.8 mm 为
距离在磁条上移动。
EMAX2 导轨与非导轨型的区别：
EMAX2 由传感器读头和测量所需磁尺组成。在导轨型系统中，传感器与合成材料制导向载体 FW2080 将被一同供
应；运行时需要带有磁尺的导轨。使用导向载体 FW2080 ，客户将得到同样的磁尺和导轨。出厂时，磁尺将被粘贴
在一铝制导轨的槽内 (至 2 m)。在这一铝制导轨上，传感器的运行是无磨损、无接触的（导向载体可磨损！）。
为实现 10 Meter 的测量长度，可将 5 根导轨 (2 m) 串列在一起。根据各自需要，客户可得到理想长度的磁尺
（成卷最长 10 m) 并将其作为整体粘贴在导向槽内串列在一起的导轨上。
产品特点：
- 测量
- 无接触
- 测量长度至 10 m
- 分辨率 0.01 mm
- 即使断电也能识别位置变化 - 无需校准
- 传感器与磁尺距离过大时，具有自动距离识别功能
磁尺的测量原理
双磁道系统 (内插磁道 上 / 磁道 下)
dzsc/19/0229/19022900.jpg
技术数据
工作电压 | 10...30 VDC /- 10 % 驻波系数 < 5 % |
电流消耗 | 150 mA |
信号电平 | 取决于接口 |
重复精度 | /- 0.01 mm |
20 °C下，系统精度 μm | /- (150 20 x L) |
分辨率 | 0.01 mm |
运行速度 | 4 米/秒 |
数据传输 | 9600 Bit/s, 8 Datenbits, |
测量长度 | 10 m |
传感器/磁尺 距离 | 0.8 mm |
运行温度 | -10 ... 70°C (-25 ... 85 °C 请询问) |
存放温度 | -25 .... 85 °C |
空气湿度 | 80 %, 未冷凝 |
防护等级 | IP 54 |
可选项 V | IP 67 |
电缆 | |
电缆长度 | 最长 30 m |
最小曲率半径 | 60 mm |
订购代码：
订购时请使用以下订购代码：
dzsc/19/0229/19022900.jpg
尺寸
dzsc/19/0229/19022900.jpg
dzsc/19/0229/19022900.jpg
附件：
AB20 AB20-50 50-20 20-2-R EMAX2 用磁尺
磁尺终端帽 20 mm - 套 2 终端帽 (20 mm) 和 2 个M3 螺钉；
半径和直线位置的附加固定，以及保护磁尺终端
产品编号：731031003
磁尺终端帽 20 mm 1 个终端帽 (20 mm)
产品编号：731031001
FW2080 EMAX2 用导向载体
FS FS- 导轨 (以mm为单位说明长度)
PNO1 SSI/ 过程现场总线 转换器
- 所属城市：北京 北京市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 朱民
- 电话：010-18611694398
- 传真：-
- 手机：18611694398
- QQ ：
德国ELGO LMIX2磁栅尺测量系统

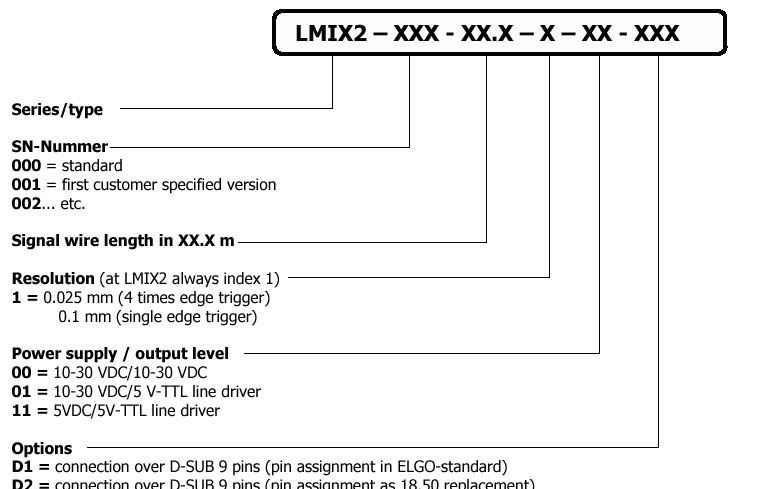

信息内容：磁栅尺测量系统 Ø 输出Index信号； Ø 分辨率（应用4倍频）； Ø 重现性±； Ø 小尺寸读数头； Ø 方波输出（频率随速度变化）； Ø 适合广泛的使用。 dzsc/19/0339/19033923.jpg 配套尺带ELGO MB 20.50 I、LMIX2简介LMIX2产品扩展了ELGO磁栅尺产品的规格，提供了两个显著优点：尽管尺寸很小，但是完善的读数系统集成在读头内部。读头可以垂直安装。（订货时必须注明<Option L>） II、LMIX2读头l 读头功能读头内部集成测量电路、分割电路、输出驱动电路。通过信号处理电路来计算脉冲数，用于测量长度。读头和尺带的距离必须小于2.0mm。（0.1—2.0mm）的距离是允许的。读头引出的线缆为8芯线，该线缆为高柔性的双绞屏蔽线。l 分辨率/沿触发分辨率0.025mm（应用四倍频），重现性0.025mm（应用四倍频）。l 尺寸dzsc/19/0339/19033923.jpg l 安装方法dzsc/19/0339/19033923.jpg III、LMIX2输入和输出类型以下的输入输出类型是可以使用的：订货序号00*＝供电电压10－30V/输出10－30V订货序号01*＝供电电压10－30V/输出TTL Line Driver订货序号11*...
封闭式磁栅尺,磁栅尺，防铁屑放油磁栅尺

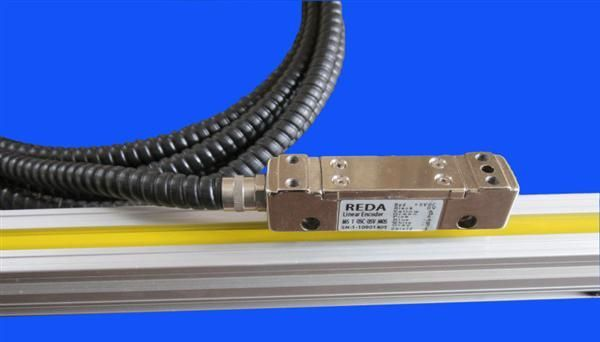

信息内容：封闭式磁栅尺特性概述 l 封闭铝材，加上密封条，可以更好的防油、防水、防尘。l 一体化读数头，性能更加可靠。l 专用的安装折弯件，可以实现三个由度的任意调整，安装变的比较简单。l 专用金属屏蔽线，可抗击各种干扰。l最长行程可到70米无接缝，型材可无限对接。 dzsc/19/1337/19133706.jpg 读数头机械和电气特性 机械特性l 金属不锈钢外壳读数头。l 两组安装孔固定读数头。l 安装公差范围大。电气特性l TTL5V信号输出时，导线采用金属屏蔽线，更有超强的抗干扰能力。l 信号具有良好的稳定性。l 速度超过1m/s应使用“专用线缆”。 MSO 参考信号每5mm（C）尺带规格5 5mm分辨率5,10,25,50,62.5,100µm精度2±25µm重现性±1脉冲线缆5芯或者8芯输出形式LINE-DRIVERPUSH-PULL线缆（标准长度5米）读头-直线位移传感器带距离0.1~2.5mm最小卷绕半径60mm供电电压5VDC±5%10~30VDC±20%连接线LINE-DRIVERPUSH-PULL消耗电流（无负载）40mAMAX黄色AA消耗电流（带负载）120mAMAX（5V，RL=...
