电流互感器
| 价 格： | 5.50 | |
| 安装方式： | PCB安装 | |
| 电感量： | / | |
| 额定电流： | 5A/2.5mA（mA） | |
| 种类： | 电流互感器 | |
| 磁芯形状： | 柱形 | |
| 导磁体性质： | 铁芯 | |
| 标称电压： | /（V） | |
| 允许误差： | / | |
| 应用范围： | 测量 | |
| 品质因数Q： | / | |
| 封装形式： | 环氧树脂电感 | |
| 型号： | SCT2011 | |
| 骨架材料： | 塑料 | |
| 分布电容： | /（F） | |
| 工作频率： | 低频 | |
| 绕线形式： | 多层平绕式 | |
| 品牌： | 圣鸿 | |
| 感抗XL： | /（Ω） | |
| 属性： | 属性值 |
11
CTB2051系列产品 | ||||||||||||||||||||||||||||||||||||||||
产品说明 | CTB2011系列电流输出型，引针输出，检测用。 | |||||||||||||||||||||||||||||||||||||||
性能指标 | 参数 | 符号 | 指 标 | |||||||||||||||||||||||||||||||||||||
主要尺寸 | Φ | 内孔/长/高/厚（7/23.5/24.5/11.5mm） | ||||||||||||||||||||||||||||||||||||||
输入范围 | In | 0-40A | ||||||||||||||||||||||||||||||||||||||
输出范围 | IO | 0-15mA | ||||||||||||||||||||||||||||||||||||||
负载电阻 | RL | ＜450Ω | ||||||||||||||||||||||||||||||||||||||
精度等级 | ρ | 0.1、0.2级 | ||||||||||||||||||||||||||||||||||||||
线性范围 | － | 5%~120% | ||||||||||||||||||||||||||||||||||||||
额定点相位差 | δ | 5ˊ~15ˊ | ||||||||||||||||||||||||||||||||||||||
耐 | Vd | 2500V/min | ||||||||||||||||||||||||||||||||||||||
绝缘强度 | － | 1000MΩ/500V/min | ||||||||||||||||||||||||||||||||||||||
工作温度 | Ta | -25℃ ~ | ||||||||||||||||||||||||||||||||||||||
存储温度 | Ts | -40℃ ~ | ||||||||||||||||||||||||||||||||||||||
工作频率 | f | 45Hz~800Hz | ||||||||||||||||||||||||||||||||||||||
相对湿度 | － | <90% | ||||||||||||||||||||||||||||||||||||||
外壳材料 | － | PBT塑胶 | ||||||||||||||||||||||||||||||||||||||
产品特点 | n 符合ROHS环保指令 n 优异的性价比 n 良好的线性度 n 体积小、精度高、线性范围宽 | |||||||||||||||||||||||||||||||||||||||
产品应用 | 适用于电力网络仪表、电量变送器、电流表、电源、测控装置等 | |||||||||||||||||||||||||||||||||||||||
典型参数 |
济南圣鸿电子有限公司
公司信息未核实
公司相关产品

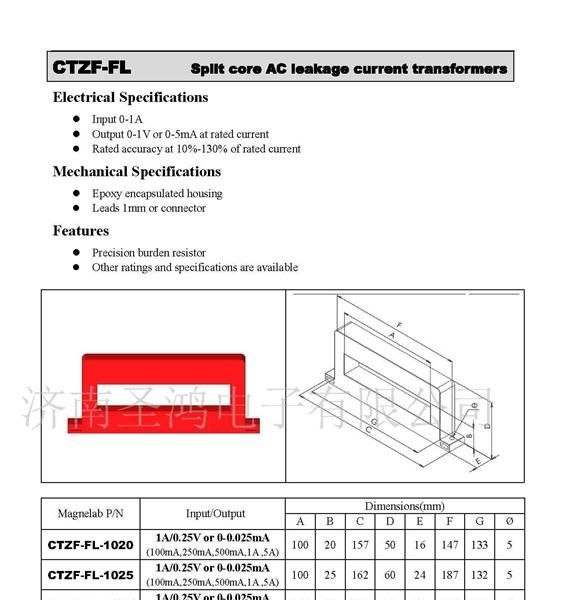

供应剩余电流式电气火灾监控探测器信息内容：请参考济南圣鸿电子有限公司网站，或来电来邮咨询规格型号：ZCTF-FL-**系列常规参数：500mA/1V,测量范围：根据需要可在0~10mA/0~2.5V内参数任选; 精度等级：0.1，0.2，0.5级；产品尺寸：内孔(100*20mm/100*25mm/140*32mm/180*32mm/220*45mm/300*45mm/420*45mm)产品特点：适合室内及户外使用，环氧树脂全封闭灌封；固定方式：两边由固定螺丝固定；产品用途：适用于多功能仪器仪表，电气火灾监控系统，配电柜，变电站，配变监控。"

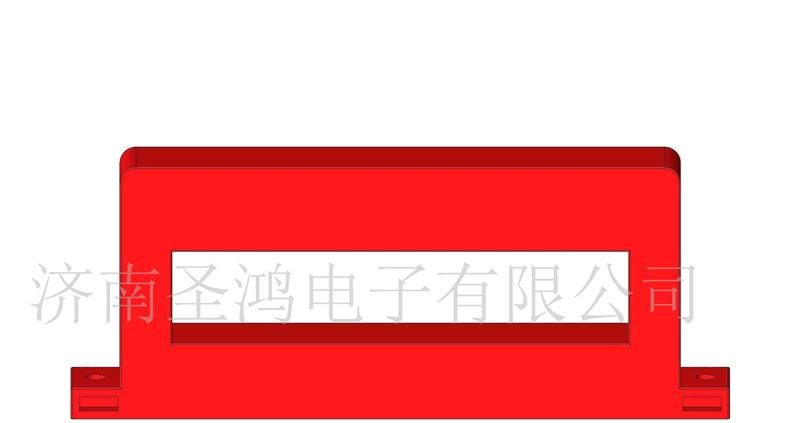

供应剩余电流式电流互感器信息内容：详细信息，请来电或来邮咨询规格型号：ZCTF-FL系列常规参数：500mA/1V,测量范围：根据需要可在0~10mA/0~2.5V内参数任选; 精度等级：0.1，0.2，0.5级；产品尺寸：内孔(220*45mm/260*45mm/300*45mm/420*45mm/500*45mm/)产品特点：适合室内及户外使用，环氧树脂全封闭灌封；固定方式：两边由固定螺丝固定；产品用途：适用于多功能仪器仪表，电气火灾系统，配电柜，变电站，配变监控。 | |||||||||||||||||||||||||||||||||||||||
