供应CD73 75 104 105贴片电感
| 价 格： | 0.88 | |
| 应用范围： | 滤波 | |
| 种类： | 电感线圈 | |
| 品牌/商标： | 三一 | |
| 型号/规格： | SMD73 75 104 105贴片电感 | |
| 封装形式： | 贴片电感 | |
| 绕线形式： | 多层平绕式 | |
| 导磁体性质： | 磁芯 | |
| 磁芯形状： | 工字形 | |
| 工作频率： | 低频 | |
| 安装方式： | 贴片式 | |
| 骨架材料： | 聚苯乙烯 | |
| 品质因数Q： | 50 | |
| 电感量： | 0.68（mH） | |
| 额定电流： | 800（mA） | |
| 分布电容： | 1（F） |
SMD系列电气特性参数
| 品名 | 电感量 (uH) | 直流电阻(OHM)MAX | 额定电流(A) MAX | ||||||
| 73 | 75 | 104 | 105 | 73 | 75 | 104 | 105 | ||
| 100 | 10 | 0.0803 | 0.07 | 0.053 | 0.06 | 1.44 | 2.30 | 2.38 | 2.60 |
| 120 | 12 | 0.0897 | 0.08 | 0.061 | 0.07 | 1.39 | 2.00 | 2.13 | 2.45 |
| 150 | 15 | 0.104 | 0.09 | 0.070 | 0.08 | 1.24 | 1.80 | 1.87 | 2.27 |
| 180 | 18 | 0.111 | 0.10 | 0.081 | 0.09 | 1.12 | 1.60 | 1.73 | 2.15 |
| 220 | 22 | 0.129 | 0.11 | 0.088 | 0.10 | 1.07 | 1.50 | 1.60 | 1.95 |
| 270 | 27 | 0.153 | 0.12 | 0.100 | 0.11 | 0.94 | 1.30 | 1.44 | 1.76 |
| 330 | 33 | 0.170 | 0.13 | 0.120 | 0.12 | 0.85 | 1.20 | 1.26 | 1.50 |
| 390 | 39 | 0.217 | 0.16 | 0.151 | 0.14 | 0.74 | 1.10 | 1.20 | 1.37 |
| 470 | 47 | 0.252 | 0.18 | 0.170 | 0.17 | 0.68 | 1.10 | 1.10 | 1.28 |
| 560 | 56 | 0.282 | 0.24 | 0.199 | 0.19 | 0.64 | 0.94 | 1.01 | 1.17 |
| 680 | 68 | 0.332 | 0.28 | 0.223 | 0.22 | 0.59 | 0.85 | 0.91 | 1.11 |
| 820 | 82 | 0.406 | 0.37 | 0.52 | 0.25 | 0.54 | 0.78 | 0.85 | 1.00 |
| 101 | 100 | 0.481 | 0.43 | 0.344 | 0.35 | 0.51 | 0.72 | 0.74 | 0.97 |
| 121 | 120 | 0.536 | 0.47 | 0.96 | 0.40 | 0.49 | 0.696 | 0.69 | 0.89 |
| 151 | 150 | 0.775 | 0.64 | 0.544 | 0.47 | 0.40 | 0.58 | 0.61 | 0.78 |
| 181 | 180 | 1.022 | 0.71 | 0.621 | 0.63 | 0.36 | 0.51 | 0.56 | 0.72 |
| 221 | 220 | 1.200 | 0.96 | 0.721 | 0.73 | 0.31 | 0.49 | 0.53 | 0.66 |
| 271 | 270 | 1.306 | 1.11 | 0.949 | 0.97 | 0.29 | 0.42 | 0.45 | 0.57 |
| 331 | 330 | 1.495 | 1.26 | 1.100 | 1.15 | 0.28 | 0.40 | 0.42 | 0.52 |
| 391 | 390 | 1.77 | 1.245 | 1.30 | 0.36 | 0.38 | 0.48 | ||
| 471 | 470 | 1.96 | 1.526 | 1.48 | 0.34 | 0.35 | 0.42 | ||
| 561 | 560 | 1.904 | 1.90 | 0.32 | 0.33 | ||||
| 681 | 680 | 2.25 | 0.28 | ||||||
| 821 | 820 | 2.55 | 0.24 | ||||||
| 测试频率 | |||||||||
| 10~82uH @ 2.52MHz 0.25V ; 100~330uH @ 1kHz 0.25V | |||||||||
| 电感值公差 | |||||||||
| SMD75 10~470uH (K) 10%. | |||||||||
| SMD104 10~47uH (M) 20% ; 56~560uH (K) 10%. | |||||||||
| SMD105 10~39uH (M) 20% ; 47~820uH (K) 10%. | |||||||||
- 所属城市：广东 珠海
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈平
- 电话：756-8818568
- 传真：756-8818568
- 手机：
- QQ ：
厂家生产工字电感 4*6 高电感量电感
信息内容：dzsc/19/0221/19022189.jpgdzsc/19/0221/19022189.jpgdzsc/19/0221/19022189.jpgdzsc/19/0221/19022189.jpg 公司生产色环电感/色码电感、工字电感、磁环(环形)线圈、共模电感、可调电感、功率电感、滤波电感、空心线圈、扼流线圈、贴片电感、EMI滤波器、磁珠电感、磁棒线圈、射频线圈、匹配线圈、振荡线圈等全系列立式(径向)、卧式(轴向)电感器被动元器件。产品应用于汽车电子、电视机、DVD/VCD、电话机、电子玩具、移动通信设备、灯饰、医疗仪器、计算机产品和外围设备、网络xDSL滤波器、调制解调器、全球定位系统、AC-DC/DC-DC变换器、升/降变换器、放大器、视听设备、音频设备、噪声滤波器、电源、分析器、显示器、开关稳压器、SCR和TRIAC控制电路、自动化系统、EMI/RFI扼制滤波器、扬声器伺服网络、输入滤波器、语音处理器、SMPS和开关交流适配器、功放等。更多型号参数欢迎登录www.31dg.com查询 联系方式：手 机：15323617188 赵冬梅QQ：398348124邮箱：sanyidg1@126.com电 话：0756-8818568 8818578"

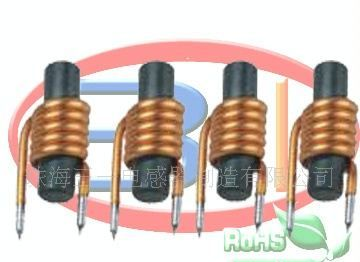

供应高温线的磁棒电感6*25 3.5uh
信息内容：dzsc/19/0222/19022274.jpgdzsc/19/0222/19022274.jpgdzsc/19/0222/19022274.jpgdzsc/19/0222/19022274.jpg特征： 低成本的普通电感器。高饱和电流。外可包阻燃套管或上绝缘漆。铁氧体铁芯。阻流电感通用尺寸表规格电感外径电感体长度引脚直径额定电流电感量LGF02053.5mm max6mm max0.30 0.05mm1A1.0uH-1.2uHLGF03105.0mm max11mm max0.40 0.05mm2A1.8uH-4.7uHLGF04155.5mm max16mm max0.40 0.05mm2A4.7uH-10uHLGF05207.0mm max21mm max0.65 0.05mm4A10uH-27uHLGF06309.5mm max31mm max1.20 0.05mm12A4.7uH-56uHLGF082016mm max23mm max1.00 0.05mm8A5uH-27uHLGF104024mm max42mm max1.60 0.05mm20A5uH-50uH电感量公差范围： 5%； 10%； 20%手 机：15323617188 赵冬梅QQ：398348124邮箱：sanyidg1@126.com
