1/4w 0307 100uh 色环电感
| 价 格： | 0.05 | |
| 应用范围： | 滤波 | |
| 种类： | 固定电感 | |
| 品牌： | ZXF-LGA | |
| 型号： | LGA0307 | |
| 封装形式： | 插件电感 | |
| 绕线形式： | 小型固定式 | |
| 导磁体性质： | 空芯 | |
| 磁芯形状： | 柱形 | |
| 工作频率： | 低频 | |
| 安装方式： | 立式密封 | |
| 骨架材料： | 胶木 | |
| 品质因数Q： | 20 | |
| 电感量： | 0.1（mH） | |
| 允许误差： | 10 | |
| 感抗XL： | 42（Ω） | |
| 额定电流： | 12（mA） | |
| 分布电容： | 2.5（F） | |
| 标称电压： | 12（V） |
产品资料和价格请咨询销售人员,赵先生:0755-83216810
公司""供应:线圈电感,直插电感,贴片电感.如不是我司专营产品,如IC,二极管,MOS管也可询价对比价格,配套购买更方便更节约费用.货源供货稳定快捷,价格合理优惠,是适合长期合作的公司,目前已与数家中外合资工厂签约合作,一般来说合资厂对供应商的选择更加严格,可想我们的质量和服务都需跟得上,需要贸易参考,请咨询业务经理.
我们的""体现:10年的华强北电子市场销售经验,超过6年经验的采购人员和技术人员为你确保产品质量,公司长期备库存,供货更加快捷.
--------------------------------------------------------------------------
询价前,先了解雄正发LGA0307是否符合您在电路板上的尺寸.
LGA0307 直径:3mm 宽:7mm 脚芯直径:0.5 总长度:63±2
再选择您需要达到的电气特性:
| LGA0307 电气特性表 | ||||||
| 品名 | 电感量(uH) | 品质因素(MIN) | 测试频率(MHz) | 自共振频率(MHz)MIN | 直流电阻(OHM)MAX | 额定电流(mA) MAX |
| LGA0307-R10K | 0.10 | 40 | 25.2 | 470 | 0.08 | 700 |
| LGA0307-R12K | 0.12 | 40 | 25.2 | 450 | 0.08 | 700 |
| LGA0307-R15K | 0.15 | 40 | 25.2 | 430 | 0.09 | 700 |
| LGA0307-R18K | 0.18 | 40 | 25.2 | 410 | 0.10 | 700 |
| LGA0307-R22K | 0.22 | 40 | 25.2 | 380 | 0.12 | 700 |
| LGA0307-R27K | 0.27 | 40 | 25.2 | 360 | 0.15 | 680 |
| LGA0307-R33K | 0.33 | 40 | 25.2 | 350 | 0.16 | 680 |
| LGA0307-R39K | 0.39 | 40 | 25.2 | 320 | 0.18 | 680 |
| LGA0307-R47K | 0.47 | 40 | 25.2 | 300 | 0.26 | 650 |
| LGA0307-R56K | 0.56 | 40 | 25.2 | 280 | 0.38 | 500 |
| LGA0307-R68K | 0.68 | 40 | 25.2 | 250 | 0.42 | 500 |
| LGA0307-R82K | 0.82 | 40 | 25.2 | 200 | 0.55 | 450 |
| LGA0307-1R0K | 1.0 | 65 | 25.2 | 180 | 0.12 | 700 |
| LGA0307-1R2K | 1.2 | 50 | 7.96 | 165 | 0.18 | 700 |
| LGA0307-1R5K | 1.5 | 50 | 7.96 | 150 | 0.20 | 700 |
| LGA0307-1R8K | 1.8 | 70 | 7.96 | 125 | 0.23 | 655 |
| LGA0307-2R2K | 2.2 | 50 | 7.96 | 85 | 0.25 | 630 |
| LGA0307-2R7K | 2.7 | 60 | 7.96 | 80 | 0.28 | 595 |
| LGA0307-3R3K | 3.3 | 60 | 7.96 | 75 | 0.30 | 575 |
| LGA0307-3R9K | 3.9 | 60 | 7.96 | 65 | 0.32 | 555 |
| LGA0307-4R7K | 4.7 | 50 | 7.96 | 45 | 0.35 | 530 |
| LGA0307-5R6K | 5.6 | 50 | 7.96 | 36 | 0.40 | 500 |
| LGA0307-6R8K | 6.8 | 50 | 7.96 | 30 | 0.45 | 470 |
| LGA0307-8R2K | 8.2 | 50 | 7.96 | 28 | 0.55 | 425 |
| LGA0307-100K | 10 | 50 | 7.96 | 22 | 0.72 | 370 |
| LGA0307-120K | 12 | 50 | 2.52 | 20 | 0.80 | 350 |
| LGA0307-150K | 15 | 50 | 2.52 | 16 | 0.88 | 335 |
| LGA0307-180K | 18 | 50 | 2.52 | 15 | 1.00 | 315 |
| LGA0307-220K | 22 | 60 | 2.52 | 13 | 1.20 | 285 |
| LGA0307-270K | 27 | 60 | 2.52 | 11 | 1.35 | 270 |
| LGA0307-330K | 33 | 50 | 2.52 | 10 | 1.50 | 255 |
| LGA0307-390K | 39 | 50 | 2.52 | 9.5 | 1.70 | 240 |
| LGA0307-470K | 47 | 50 | 2.52 | 8.5 | 2.30 | 205 |
| LGA0307-560K | 56 | 55 | 2.52 | 7.5 | 2.60 | 195 |
| LGA0307-680K | 68 | 55 | 2.52 | 6.5 | 3.20 | 185 |
| LGA0307-820K | 82 | 55 | 2.52 | 6.0 | 3.50 | 175 |
| LGA0307-101K | 100 | 60 | 2.52 | 5.5 | 3.80 | 165 |
| LGA0307-121K | 120 | 75 | 0.796 | 5.4 | 3.80 | 160 |
| LGA0307-151K | 150 | 75 | 0.796 | 4.75 | 4.40 | 150 |
| LGA0307-181K | 180 | 75 | 0.796 | 4.35 | 5.0 | 140 |
| LGA0307-221K | 220 | 75 | 0.796 | 4.0 | 5.7 | 130 |
| LGA0307-271K | 270 | 70 | 0.796 | 3.7 | 6.5 | 120 |
| LGA0307-331K | 330 | 70 | 0.796 | 3.4 | 9.5 | 100 |
| LGA0307-391K | 390 | 70 | 0.796 | 2.8 | 10.5 | 95 |
| LGA0307-471K | 470 | 70 | 0.796 | 2.4 | 12.5 | 90 |
| LGA0307-561K | 560 | 70 | 0.796 | 2.2 | 14.5 | 85 |
| LGA0307-681K | 680 | 70 | 0.796 | 2.0 | 18.0 | 75 |
| LGA0307-821K | 820 | 60 | 0.796 | 1.6 | 23.7 | 65 |
| LGA0307-102K | 1000 | 60 | 0.796 | 1.15 | 30.0 | 60 |
| J: 5%; K: 10% ; M: 20% | ||||||
下面是对色环电感的整体描述:
(下面资料来源网络,参数标准符合我们销售的产品)
电感的基本作用。电感的作用如下两点:
1）阻流作用:线圈中的自感电动势总是与线圈中的电流变化相对抗。主要可分为高频阻流线圈及低频阻流线圈。
2）调谐与选频作用:电感线圈与电容器并联可组成LC调谐电路。即电路的固有振荡频率f0与非交流信号的频率f相等，则回路的感抗与容抗也相等，于是电磁能量就在电感、电容之间来回振荡，这就是LC回路的谐振现象。谐振时由于电路的感抗与容抗等值又反向，因此回路总电流的感抗最小，电流量（指f=f0的交流信号），所以LC谐振电路具有选择频率的作用，能将某一频率f的交流信号选择出来。
| 尺 寸 ( 单位: mm ) |
| 类型 | A | B | C | 长度 | 额定电流 | 电感量 | dzsc/19/0214/19021401.jpg |
| LGA0204 | 2 | 4 | 0.5 | 63±2 | 0.02A-0.7A | 0.1uH-1.0mH | |
| LGA0307 | 3 | 7 | 0.5 | 63±2 | 0.06A-0.7A | 0.1uH-1.0mH | |
| LGA0410 | 4 | 10 | 0.6 | 63±2 | 0.1A-0.9A | 0.1uH-1.0mH | |
| LGA0510 | 5 | 10 | 0.6 | 63±2 | 0.008A-0.075A | 1.2mH-70mH | |
| 电感量公差范围： 5%； 10%； 20% | |||||||
色 码 |
颜色 | 1 | 2 | 3 | 4 |
|
黑 | 0 | 0 | 1 | ±20% | |
棕 | 1 | 1 | 10 | - | |
红 | 2 | 2 | 100 | - | |
橙 | 3 | 3 | 1000 | - | |
黄 | 4 | 4 | - | - | |
绿 | 5 | 5 | - | - | |
蓝 | 6 | 6 | - | ||
紫 | 7 | 7 | - | - | |
灰 | 8 | 8 | - | - | |
白 | 9 | 9 | - | - | |
金 | - | - | 0.1 | ±5% | |
银 | - | - | 0.01 | ±10% |
| 包 装 |

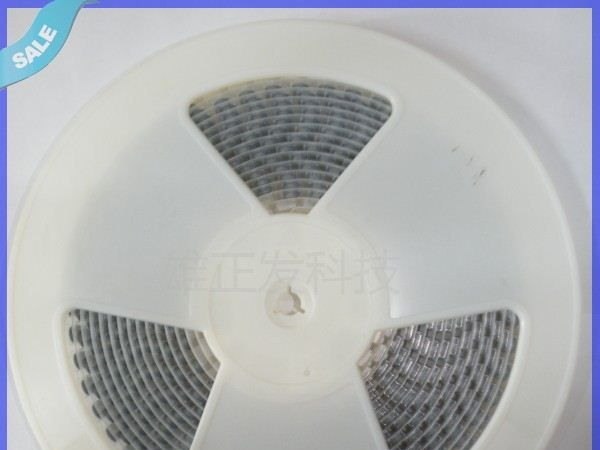

| 1.编带包装 2.散装 | dzsc/19/0214/19021401.jpgdzsc/19/0214/19021401.jpg |
| A | D | G | LGA0204 | LGA0307 | LGA0410 | LGA0510 |
| 5mm | 6mm | 52mm | 4000pcs | 3000pcs | 2000pcs | 1000pcs |
| 1000pcs | 1000pcs | 1000pcs | 1000pcs |
与您的对话:
我们也是从工厂采购发展来的,从采购者的角度,进价一直是我们努力追求的,但盲目追求这个目标,只能是在我们产品的品质上也大打折扣,直至后来花费大量维 修资金和时间.元件产品价格的差距大,也说明着产品的来源和质量有差别,比如有的客户拿着一些翻新产品的价格来对比全新价,这是没有搞清自己购买的产品信 息的原因.货比三家,一分钱一分货,多问多辨别,一直都是我们采购原则.
我们诚信经营,重视客户的第二次合作,直至成为合作伙伴,我们了解企业的长存,必须立在信誉这个根本,中国人注重口碑,口碑也将是我们的活广告.
为何贵公司即是生产厂家,又代理其它产品?
深圳雄正发科技有限公司,属于变压器电感线圈生产厂家,工厂名深圳雄正发变压器厂,2000年在华强北设有雄正发科技有限公司销售市场分部和采购部,在10 年的销售经验中,分部逐渐发展为专营变压器,电感线圈,贴片电感,直插电感,电容,电阻,进口磁环等无源元件的子公司.我们有工厂生产的优势,有销售专 柜,有公司为您提供售后服务,又拥有庞大的库存量.选择我们,请给我们一次机会.
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 苏泽宾
- 电话：0755-82565036
- 传真：0755-82565036
- 手机：
- QQ ：
电感生产厂家 TSL1315RA-680K3R0-PF

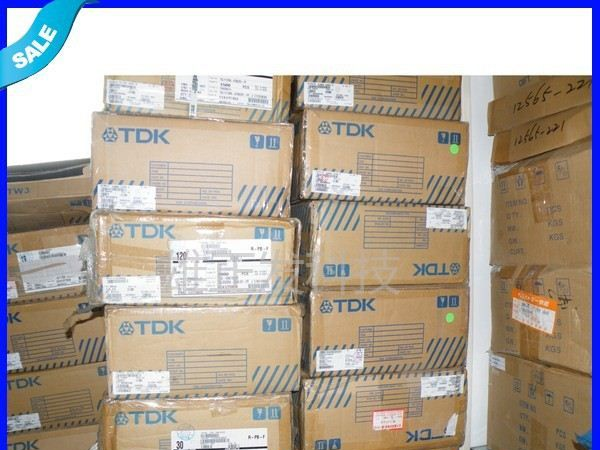

信息内容：价格请咨询销售人员 TDK电感代理 TSL系列特点最适用于电源系统的低直流电阻大电流型产品外装采用耐火外盒，具有优良的尺寸精度采用卷带包装RoHS指令对应产品 尺寸14x17mmmm 引线5mm 系列库存TSL1315RA-100K5R1-PFTSL1315RA-150K4R5-PFTSL1315RA-220K4R2-PFTSL1315RA-330K3R7-PFTSL1315RA-470K3R4-PFTSL1315RA-680K3R0-PFTSL1315RA-101K2R5-PFTSL1315RA-151K2R1-PFTSL1315RA-221K1R7-PFTSL1315RA-331K1R4-PFTSL1315RA-471K1R1-PFTSL1315RA-681KR99-PFTSL1315RA-102JR78-PFTSL1315RA-152JR68-PFTSL1315RA-222JR55-PFTSL1315RA-332JR44-PFTSL1315RA-472JR37-PFTSL1315RA-682JR30-PFTSL1315RA-103JR24-PF 公司仓库一角dzsc/19/0217/19021727.jpg dzsc/19/0217/19021727.jpg
