价 格: | 1.00 | |
是否提供加工定制: | 否 | |
品牌/商标: | SUNX/神视 | |
型号/规格: | LS-H21 | |
种类: | 光电 | |
材料: | 金属 | |
材料物理性质: | 导体 | |
材料晶体结构: | 多晶 | |
制作工艺: | 集成 | |
输出信号: | 模拟型 | |
防护等级: | 1 | |
线性度: | 1(%F.S.) | |
迟滞: | 1(%F.S.) | |
重复性: | 1(%F.S.) | |
灵敏度: | 1 | |
漂移: | 1 | |
分辨率: | 1 |
激光传感器 光电传感器
数字式
LS系列
检测头
种 类 | 共轴回归放射型 | 扩散放射型 | ||
| 长检测距离共轴回归反射型 | 长检测距离光点反射型 | 长检测距离线性反射型 | |
型 号 | LS-H91(F)(-A) | LS-H92(F) | LS-H21(F)(-A) | LS-H22(F) |
检 测 距 离 | 0.1~7m(U-LG 0.1~5m(STD) 0.1~3m(FAST/H-SP) | 0.2~30m(U-LG) 0.2~20m(STD) 0.2~10m(FAST/H-SP) | 30~1,000mm(U-LG) 30~500mm(STD) 30~300mm(FAST/H-SP | 30~1,000mm(U-LG) 30~500mm(STD) 30~300mm(FAST/H-SP |
周 围 温 度 | -10~+55℃ | |||
投光二极体 | 红色半导体激光2级(LS-H□:/IEC/JIS、LS-H□F:FDA/IEC/JIS) [LS-H91(F),LS-H21(F)-A为1级][输出:3mW以下(LS-H91(F)-A,LS-H21(F)-A为1mW以下)] | |||
尺 寸 | W11.2×H31×D25mm |
放大器
种 类 | 连接器型 | 电缆型 | ||
型号 | NPN输出 | LS-401 | LS-401-C2 | |
PNP输出 | LS-401P | LS-401P-C2 | ||
电 源 电 压 | 12~24V DC±10% | |||
输 出 (输出1,输出2) | NPN输出型:NPN开路集电极晶体管 PNP输出型:PNP开路集电极晶体管 | |||
| 输 出 工 作 | 可用突出开关选择入光时ON/非入光时ON | ||
反 应 时 间 | 80µs以下(H-SP),150µs以下(FAST), 500µs以下(STD),4ms以下(U-LG) 可用突出开关选择 | |||
数 字 显 示 | 4位(绿色)+4位(红色)LED显示 | |||
灵敏度设定方法 | 通常模式:2点教导/限定教导/全自动教导/手动调节/ 窗式比较模式:教导(1点,2点,3点)/手动调节 应差模式:教导(1点,2点,3点)/手动调节 微分模式:5步设定 | |||
自动防干扰功能 | 装备【最多可贴近安装4台检测头(但H-SP模式无效) | |||
周 围 温 度 | -10~+55℃(4~7台贴近安装时:-10~+55℃、8~16台贴近安装时:-10~+45℃ | |||
尺 寸 | W10×H30×D75mm | |||

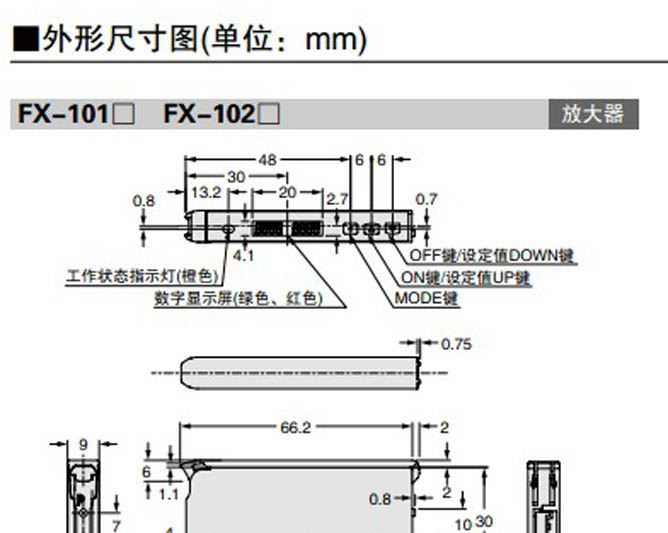

种类形状型号投光元件输出标准型电缆套件(注1) dzsc/19/0305/19030535.jpgFX-101-CC2红色LEDNPN开路集电极晶体管FX-101P-CC2PNP开路集电极晶体管FX-101(注2)NPN开路集电极晶体管FX-101P(注2)PNP开路集电极晶体管长检测距离型 电缆套件(注1) FX-102-CC2NPN开路集电极晶体管FX-102P-CC2PNP开路集电极晶体管FX-102(注2)NPN开路集电极晶体管FX-102P(注2)PNP开路集电极晶体管 (注1):附带带连接器电缆,长2m(CN-14A-C2)。dzsc/19/0305/19030535.jpgdzsc/19/0305/19030535.jpgdzsc/19/0305/19030535.jpg

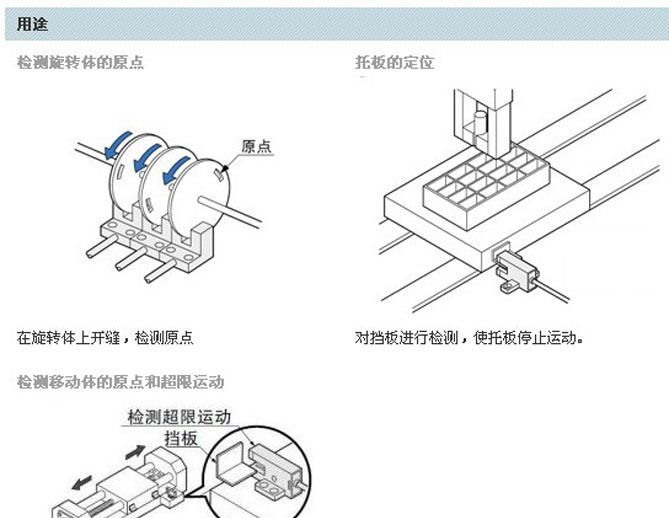

种类形状(mm)检测距离型号输出电线型F型dzsc/19/0321/19032180.jpg 5 mm(固定)PM-F44NPN开路集电极晶体管PM-F44PPNP开路集电极晶体管 dzsc/19/0321/19032180.jpgdzsc/19/0321/19032180.jpgdzsc/19/0321/19032180.jpg 松下神视传感器常用型号一览表传感器系列传感器型号PMPM-F24PMPM-R24PMPM-L24PMPM-U24PMPM-T44PMPM-K44PMPM-F44PMPM-Y44PMPM-R44PMPM-L44PMPM-K54PMPM-L54PMPM-K64PMPM-T64"
