供应电感 双绞线传输电感器(图)
| 价 格： | 1.00 | |
| 应用范围： | 滤波 | |
| 种类： | 磁环电感 | |
| 品牌/商标： | 三一 | |
| 型号/规格： | LGH2026/3026/5026/6826/8026/10626 | |
| 封装形式： | 插件电感 | |
| 绕线形式： | 单层间绕式 | |
| 导磁体性质： | 磁芯 | |
| 磁芯形状： | 环形 | |
| 工作频率： | 低频 | |
| 安装方式： | 小型固定式 | |
| 骨架材料： | 胶木 | |
| 品质因数Q： | 30 | |
| 电感量： | 0.5（mH） | |
| 额定电流： | 1000（mA） |
dzsc/19/0201/19020156.jpg
特征:
广泛应用于电源转换和线路滤波。
铁粉芯磁环，性能稳定，成本低。
体积由小到大，满足各种应用电路的需求。
耐温130或180度聚安脂漆包线。
高饱和电流。
可外涂凡立水以固定铜线及增加绝缘。
用于各种开关电源及逆变器，UPS等。
dzsc/19/0201/19020156.jpg | ||||||
环形线圈通用尺寸表 | ||||||
型号 | D (Max) | 引脚长度 | ||||
2026 | 4.5mm | 15.0mm | ||||
3026 | 7.0mm | |||||
5026 | 10.0mm | |||||
6826 | 24.0mm | 10.5mm | 15.0mm | 1.5mm | 1.0-5.0A | 25uH-500uH |
8026 | 26.5mm | 11.5mm | 15.0mm | 2.0mm | 3.0-5.0A | 50uH-960uH |
10626 | 36.0mm | 19.5mm | 15.0mm | 2.5mm | 2.0-10.0A | 30uH-850uH |
13026 | 42.0mm | 21.5mm | 15.0mm | 2.5mm | 2.0-10.0A | 30uH-950uH |
电感量公差范围： 5%； 10%； 20% | ||||||
更多型号参数欢迎登录www.31dg.com查询
联系方式：
手 机：15323617188 赵冬梅
QQ：398348124
邮箱：sanyidg1@126.com
电 话：0756-8818568 8818578
"- 所属城市：广东 珠海
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈平
- 电话：756-8818568
- 传真：756-8818568
- 手机：
- QQ ：
供应LGC0310卧式电感/电感器

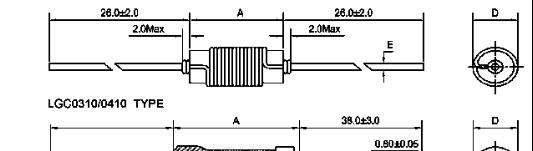

信息内容：示和尺寸：（单位mm） dzsc/19/0201/19020157.jpgdzsc/19/0201/19020157.jpgdzsc/19/0201/19020157.jpg特征：1. 低成本的轴向式电感。 2. 高自共振频率。3. 用PET/PVC或PE套管保护。 4. 无铅环保。 品号说明： LGC 0513 - 100 K 1 2 3 4 1. 产品类型： LGC轴向滤波电感。2. 款式：铁芯直径=5mm;长度=13mm。3. 电感值：例如:100表示 10uH。 4. 电感容许公差：J: 5% ; K : 10% ; M: 20% 。 电感量和额定电流范围：LGC0310 1.0uH ~ 10uH 1.57A ~ 1.2ALGC0410 0.15uH ~56uH 1.85A ~ 300mALGC0513 3.9uH ~ 18mH 1.28A ~ 39mALGC1019 3.9uH ~ 100mH 4.0A ~ 65mA特性: 1. 额定电流：基於温度上升不得超过20oC2. 工作温度范围：在-20oC 到 80oC之间。 3. 端子强度：2.5公斤以上。测试仪器: 电感与Q质: HP 4285A 精密 Q 表。 直流电阻: 毫安表(Milli-ohm meter)。 自共振频率 : HM 9461 电感与自共振频率表。应用：电视和音频设备。 电讯装置。射频滤波器。

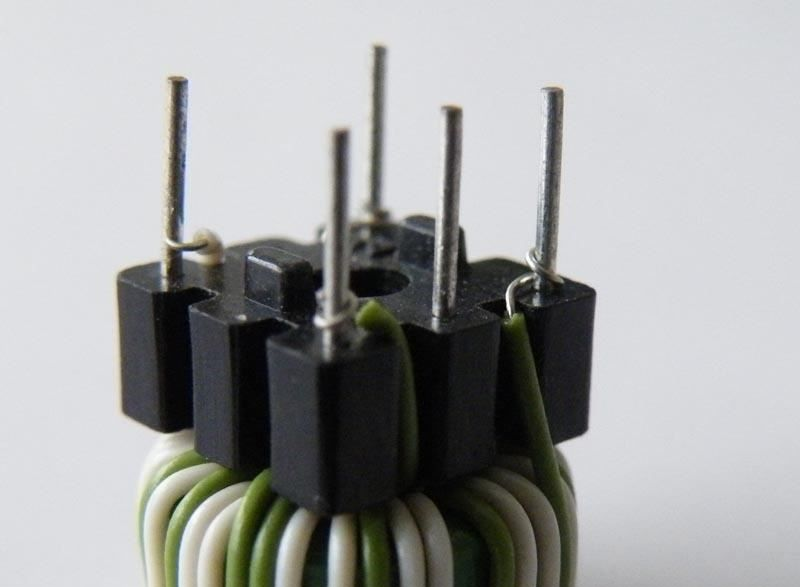

直销各种规格磁环电感电感线圈
信息内容：dzsc/19/0201/19020160.jpgdzsc/19/0201/19020160.jpgdzsc/19/0201/19020160.jpgdzsc/19/0201/19020160.jpgdzsc/19/0201/19020160.jpg 公司生产色环电感/色码电感、工字电感、磁环(环形)线圈、共模电感、可调电感、功率电感、滤波电感、空心线圈、扼流线圈、贴片电感、EMI滤波器、磁珠电感、磁棒线圈、射频线圈、匹配线圈、振荡线圈等全系列立式(径向)、卧式(轴向)电感器被动元器件。产品应用于汽车电子、电视机、DVD/VCD、电话机、电子玩具、移动通信设备、灯饰、医疗仪器、计算机产品和外围设备、网络xDSL滤波器、调制解调器、全球定位系统、AC-DC/DC-DC变换器、升/降变换器、放大器、视听设备、音频设备、噪声滤波器、电源、分析器、显示器、开关稳压器、SCR和TRIAC控制电路、自动化系统、EMI/RFI扼制滤波器、扬声器伺服网络、输入滤波器、语音处理器、SMPS和开关交流适配器、功放等。更多型号参数欢迎登录www.31dg.com查询 联系方式：手 机：15323617188 赵冬梅QQ：398348124邮箱：sanyidg1@126.com电 话：0756-8818568 8818578"
