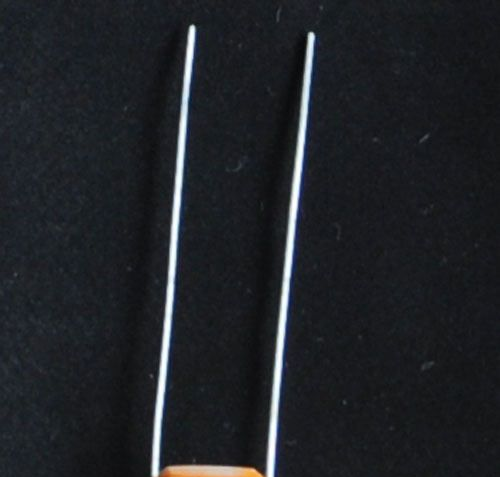

光敏电阻GL5537-1
| 价 格： | 0.24 | |
| 功率特性： | 中功率 | |
| 标称阻值： | 20-30k | |
| 材料： | 沉积膜 | |
| 种类： | 光敏 | |
| 加工定制： | 是 | |
| 频率特性： | 中频 | |
| 产品性质： | 新品 | |
| 营销方式： | 厂家直销 | |
| 额定功率： | 100（W） | |
| 型号： | LD50A2030 | |
| 温度系数： | PTC | |
| 允许偏差： | ±0.5% | |
| 品牌： | oande | |
| 性能： | 通用 | |
| 制作工艺： | 陶瓷绝缘功率型 | |
| 外形： | 平面片状 |
OE504HP-F
■ 简介：
OE504HP-F 是一颗集成的光敏感应器，它的入射波长典型值为λp=560nm，内置可见光通过
和近红外截止光学级滤光片，高灵敏感光源及线性修正电路，输出电流随照度呈线性变化。能替代传
统的cds（光敏电阻）且符合RoHS 标准。广泛用于红外摄像机，电视机、LCD 背光、数码产品、仪器
仪表、工业设备等诸多领域的节能控制、自动感光、自适应控制。
■特性：
z 暗电流小，输出电流随光照强度改变呈线性变化；
z 内置双敏感元，自动衰减近红外，光谱响应接近人眼函数曲线；
z 暗电流小，输出电流随光照强度改变呈线性变化；
z 灵敏高，响应速度快
z 内置可见光通过和近红外截止光学级滤光片一体化封装，增强光学绿光效果
z 符合欧盟RoHS标准,无铅、无镉；
■ 典型应用
z 背光调节：电视机、电脑显示器、LCD背光、手机、数码相机、MP4、PDA、GPS；
z 节能控制：室外广告机、感应照明灯具、玩具，智能家居，物联网；
z 仪器仪表：测量光照度的仪器及工业控制；
z 环保替代：可替代传统光感器件；
■ 额定参数：
参数名称符号额定值单位
输入电压Vdd 2-54 V
功率损耗P 150 mW
工作温度范围Topr. -40℃-- 85℃ ℃
存储温度Tstg. -40℃-- 100℃ ℃
1
OANDE 深圳市沃恩德溢光电科技有限公司
电话： 86-755-8619 5536
传真: 86-755-8619 5596
Http://www.oande.cn2 E-mail:zhang@oande.cn
焊接温度Tsol. 260℃ 5S ℃
■ 光电转换测试电路:
■ 光电转换参数:
项目
RARAMETE
R
符号
SYMBOL
条件
CONDITION
最小
MIN
标准
TYP
MAX
单位
UNIT
暗电流Iceo 5 V /0lux 0.004 0.09 uA
承受电压Bvceo - 2 5 54 V
响应时间Tr 2 μS
响应时间Tf 2 μS
典型入射波
长
λp 560 nm
光电流IL
100lux 20 22 24 uA
200lux 43 45 47 uA
300lux 66 68 70 uA
400lux 87 89 91 uA
500lux 104 108 110 uA
1000lux 220 224 228 uA
2000lux 458 460 463 uA
3000lux 665 670 675 uA
半值角θ 1/2 ±50 DEG
结间电压VSAT 20mA 0.03 0.041 0.35 V
OANDE 深圳市沃恩德溢光电科技有限公司
电话： 86-755-8619 5536
传真: 86-755-8619 5596
Http://www.oande.cn3 E-mail:zhang@oande.cn
注：测试条件为黒室，采用传统节能灯作为光源，通过改变距离从而改变照度强
度，采用照度计及万用表分别观测当前照度和输出电流。
■ 典型应用电路:
Fig1 基本三极管开关电路
电路解析：该电路为下偏接法。当前光照大于光照阀值时三极管Q4导
通OUT 输出低电平;当前光照小于光照阀值时三极管截止
OUT输出高电平；R20为光控阀值设定偏置电阻。
- 所属城市：广东 广州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 蒙奎
- 电话：86 755 83293890
- 传真：8675583293893
- 手机：
- QQ ：
光敏电阻GL5537灵敏度高
信息内容：光敏器件包括光敏电阻、光敏二极管及光敏三极管等。光敏器件可以用来以可见光或红外光的形式控制报警器、测试仪、自动开关、继电器等多种装置或执行机构。因此光敏器件在自动化技术中起着极其重要的作用。 光敏电阻受光照后，其阻值会变小。用来制作光敏电阻的典型材料有硫化镉(CdS)及硒化镉(CdSe)两种。光敏电阻的CdS或CdSe沉积膜面积越大，其受光照后的阻值变化也越大，故通常将沉积膜做成“弓”字形，以增大其面积。光敏电阻工作时的响应速度较慢，如CdSe光敏电阻的响应时间约为10ms，CdS的响应时间约为100ms。因此，光敏电阻通常都工作于直流或低频状态下。http://www.oande.cn/product/photoelectron/cds/GL5537.htmdzsc/19/0319/19031908.jpg"
供应光控钟表专用CDS光敏电阻环保替代品光敏管OE504HP-F
信息内容：可见光照度传感器是一个光电集成传感器，典型入射波长为λp=520nm，内置可见光通过和近红外线截止光学级滤光片、光电双敏感元接收器，可见光范围内高度敏感，输出电流随照度呈线性变化。适合红外摄像机、电视机、LCD背光、数码产品、仪器仪表、工业设备等诸多领域的节能控制、自动感光、自适应控制。 ■ 典型应用?● 背光调节：电视机、电脑显示器、LCD背光、手机、数码相机、MP4、PDA、GPS；?● 节能控制：红外摄像机、室外广告机、感应照明器具、玩具；?● 仪器 仪表：测量光照度的仪器及工业控制；?● 环保替代：替代传统光敏电阻、光敏二极管、光敏三极管； ■ 电气特性 ● 暗电流小，低照度响应，灵敏度高，电流随光照度增强呈线性变化；?● 内置双敏感元，自动衰减近红外，光谱响应接近人眼函数曲线；?● 内置微信号CMOS放大器、高精度电压源和修正电路，输出电流大，工作电压范围宽，温度稳定性好；?● 内置可见光通过和近红外线截止光学级滤光片一体化封装，增强了光学滤波效果（按客户要求提供）?● 符合欧盟RoHS指令,无铅、无镉；
