户外全彩LED显示屏|全彩LED显示屏

价 格: 11100.00
是否提供加工定制:
种类:LED显示屏
型号/规格:P16
品牌/商标:鑫宏祥
显示颜色:全彩
模组尺寸:256mm*128mm(mm)



   深圳佰斯德光电有限公司(原鑫宏祥光电(深圳)有限公司)是一家集LED产品研发、生产、销售服务一体的综合性高新技企业。公司坐落于深圳高标准新型产业园——深港中海信科技园,注册资金5000万,占地2万平方米,拥有独立的净化厂房、研发基地和业内的生产及检测设备。

自1996年来,公司秉承“矢志不渝追求卓越”的经营理念,坚持与世界一流的技术和管理同步,“科技创新、低碳环保、绿色照明”公司持续发展的永恒目标顺应LED行业的高速发展,凭借雄厚的资实力和丰富的业内资源,2010年,佰斯德公司与路明集团成为长期的战略合作伙伴,实现了从外延芯片到LED封装、LED照明、LED显示屏全产业链一体化。

依托路明集团公司加大研发力度,完善管理、研发、品质、服务体系。坚持以客户为中心,致力于提供最全面、质的服务和解决方案众多经典优质的产品再加上完善的服务,佰斯德赢得了海内外广大客户的高度赞誉,产品畅销国内30多个省、市、自治区,出口美国、英国、巴西、加拿大、俄罗斯、瑞典、南非、希腊、波兰、法国等80多个国家和地区成为“中国创造”的代表企业之一

   “以人为本,科技创新”,公司严格按照ISO9001:2008质量认证体系要求,严把产品质量关,旗下产品先后通过CE、FCC、CCC、ULROHS等多项国内认证,为广大客户提供高品质的LED系列产品而不懈努力。





P16是一款主流的户外广告全彩LED显示屏,具有10.7亿的色彩。采用静态横流的驱动方式,视频播放效果;防日亚546直插式LED封装方式,亮度高达到7000CD/平米;PH16户外全彩LED显示屏的像素间距为16mm,每平米的像素点3906点;PH16户外全彩LED显示屏具有比较大的可视距离,支持多种视频信号,可用于播放视频及电视,且易于拆解,IP防护等级达到IP65。主要应用在中小型演唱会、户外中型广告屏、广场、高速路、户外体育赛事转播、城市商业区广告展示等领域内的应用。

1)结构示意图





结构说明:每个像素点内采用2红1纯绿1纯蓝共4颗LED发光管。

2)分析

序号

分析项目

分析内容

1

配色分析

为使配色达到的白平衡效果,配色对LED 发光的亮度有严格要求,其中各种颜色亮度的配色比例为 R:G:B/3:6:1。

2

序号

   项目

中心波长

亮度

1

纯红LED

627nm

600mcd

2

纯绿LED

525nm

2000mcd

3

纯蓝LED

470nm

350mcd





说  明

技术指标参数



1、像素管单元箱

物理点间距:16mm

物理密度:3906点/m

发光点颜色: 2R1G1B

基    色:纯红 纯绿 纯蓝

箱体尺寸:1024mm×768mm

物理模组行列数:宽8点×高16点

物理分辨率:3072点/箱

箱体重量:40kg/m2



2、显示屏整屏

视距:15~500m

视角:水平110度,垂直45度

环境温度:存贮 -35℃ ~ 85℃

工作 -20℃ ~ 50℃

相对湿度:≤90~95%

屏体厚度:≤12cm+维护厚度70CM

3、供电

工作电压: 220V±10%

平均功耗: 330~440W/m2

功耗: ≤1100W/m2



4、控制系统

控制主机:联想开天主机或同档次计算机以上

操作系统:WIN 98/ 2000/ NT/XP

控制方式: 同步控制

显示卡:DVI显卡

编辑卡:PCTV卡





5、主要技术参数



1)驱动器件:采用LED专用驱动器件

2)驱动方式:恒流驱动

3)扫描频率:≥480帧/秒

4)刷新频率:≥180帧/秒

5)灰度/颜色:16384级,可显示16.7M颜色

6)白平衡亮度:≥7000cd/m2

7)亮度调节方式:软件调节100级可调

8)视频信号:PAL/NTSC

9)视频输入/输出方式:八路输入/八路输出

10)控制系统采用: DVI显卡+全彩控制卡+光纤传输

11)平均无故障时间:≥10000小时

12)寿命:10万小时

13)平整度:任意相邻像素间≤0.5mm;

模块拼接间隙<1mm ;

14)均匀性:像素光强、模块亮度均匀

15)电源开关:自动开关

16)开关电源负荷:5V/40A

17)计算机显示模式:800×600;1024×768

18)有效通讯距离:≥2000m(光纤传输)

7、软件

LED通用播放软件(MDK)

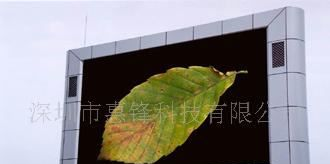

户外全彩LED显示屏是LED显示屏的常见应用之一, 是一种户外大屏幕。 与传统的广告牌相比, 动态的LED广告屏(LED显示屏)的展示能力更强。
