排线 线束厂家 fpc排线 ffc 扁平排线 排线厂家 线束电子厂
| 价 格： | 2.96 | |
| 加工定制： | 是 | |
| 品牌： | 捷威尔 | |
| 型号： | A、B、C、D、E、F、G | |
| 应用范围： | 显示屏 | |
| 种类： | FFC/FPC | |
| 接口类型： | HDMI | |
| 读卡类型： | SD | |
| 形状： | 条形 | |
| 制作工艺： | 熔接 | |
| 特性： | 体积小、柔性好、可弯曲使用及易焊接，为电子设备小型 | |
| 工作频率： | 低频 | |
| 接触件材质： | PET | |
| 绝缘体材质： | PET聚酯 | |
| 芯数： | 可根据客户需求 | |
| 针数： | 看客户需求 | |
| 线长： | 可根据客户要求定制（mm） |
dzsc/19/0154/19015457.jpg
dzsc/19/0154/19015457.jpg
FFC产品广泛用于数码相机、摄像机、DVD、VCD、CD-ROM、电脑、手机、打印机、传真机、扫描仪、电视机、MP3、音响设备、汽车安全气囊、液晶显示器、微型电机、安防、LCD、LED、电话机、医疗设备、天车、服装印花机、电子电器设备、验钞机、微型马达、车载电视、移动电话、个人掌上电脑等！
产品通过：ISO9001、ISO14001、OHSMS18001、ISO／TS16949、UL、SGS、欧盟测试等！
FFC排线Pitch（间距）有：0.3间距、0.5间距、0.8间距、1.0间距、1.25间距、1.5间距、2.0间距、2.54间距！
0.3间距铜线：0.035＊0.16
0.5间距铜线：0.035＊0.3、0.05＊0.3、0.08＊0.3
0.8间距铜线：0.035＊0.5、0.05＊0.5、0.1＊0.5
1.0间距铜线：0.035＊0.65、0.05＊0.65、0.1＊0.65、0.05＊0.6、0.1＊0.6、0.035＊0.7、0.05＊0.7、0.1＊0.7
1.25间距铜线：0.035＊0.8、0.05＊0.8、0.1＊0.8
1.5间距铜线：0.035＊0.5、0.05＊0.5、0.1＊0.5
2.0间距铜线：0.035＊0.65、0.05＊0.65、0.1＊0.65、0.05＊0.6、0.1＊0.6、0.035＊0.
0.05＊0.7、0.1＊0.7
2.54间距铜线：0.035＊0.8、0.05＊0.8、0.1＊0.8
扁平线印字UL号码：20624、20696、2896、20798、20706
PET聚酯胶膜的厚度有：37U、43U、60U、65U、92U、100U、105U
加工线有：分线、折叠、铝箔、铜箔、银浆、磁环、醋酸布、画线、贴双面胶、麦拉等！
柔性扁平电缆线（Flexeble Flat Cable）具有体积小、柔性好、可弯曲使用及易焊接，为电子设备小型
化，可以任意选择导线数目及间距，使联线更方便，大大减少电子产品的体积，减少生产成本，提高生产
效率。
产品适用于打印机、扫描仪、复印机、摄像机、汽车音响、数码相机、MP3、DVD、VCD、数码相框、显示器等电子设备
子产品。普通的规格有0.5mm、0.8mm、1.0mm、1.25mm、1.27mm、1.5mm、2.0mm、2.54mm等各种间距柔性
电缆线。
FFC柔性扁平线缆型号(TYPE)图：
常用型号如下：
A型：两端连接且补强板粘贴在绝缘胶纸上；
B型：补强板交叉直接粘贴在绝缘胶纸上；
C型：两端补强板直接粘贴在导体上；
D型：两端补强板交叉直接粘贴在导体上；
E型：一端补强板贴在绝缘胶纸上，另一端直接焊锡；
F型：两端补强板直接贴在绝缘胶纸上，内部一半剥离；
G型：两端直接焊锡。
FFC技术参数：
导体数 N：排线中铜线导体的数目；
间距 P：相邻两条导体中心线之间的距离；
边距 M：最外部一条导体中心线到排线边缘之间的距离：
全间距 TP：最外部两条导体中心线之间的距离，TP=P*（N-1）；
总宽度 W：排线两个边缘中间的距离，W=P*（N 1）；
总长度 TL：排线两端的距离；
插入厚度 TT：排线两个连接端的厚度；dzsc/19/0154/19015457.jpg
dzsc/19/0154/19015457.jpg
dzsc/19/0154/19015457.jpg
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 郭爱国
- 电话：0755-33217125
- 传真：0755-33217126
- 手机：13502829272
- QQ ：
供应FFC/FPC连接器+0.5间距 电连接器 fpc连接器
信息内容：FFC/FPC连接器: 规格：0.5mm、1.0mm、1.25mm、2.54mm 型号：上接，下接，带锁、不带锁、立式、卧室、贴片、直插，反脚，弯针、直角等！ 适用于：DVD、数码相框、车载音响、显示器、传真机、打印机、扫描仪、汽车导航、计算机、手机、电视机、复印机、汽车安全气囊、MP3、MP4、微型电机等各种电器设备。dzsc/19/0390/19039028.jpg

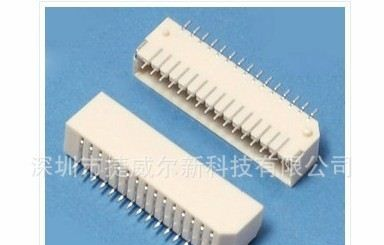

ffc/fpc 连接器 fpc连接器
