价 格: | 3.60 | |
是否提供加工定制: | 是 | |
品牌/商标: | 国产 | |
型号/规格: | SHANLIAN | |
应用范围: | 电缆 | |
种类: | 针座/插针 | |
接口类型: | 其他 | |
形状: | 圆形 | |
制作工艺: | 熔接 | |
特性: | 防水 | |
接触件材质: | 铜,镀银 | |
绝缘体材质: | 工程塑料 | |
芯数: | 3、4、5、7、9 | |
针数: | 3、4、5、7、9 |
dzsc/19/0137/19013703.jpg
CX16航空插头有外壳配合直径为16mm,接触对有3、4、5、7、9。外形为直式。可作为仪器仪表,电气及无线电设备间电源连接,电缆间相互连接或穿墙、隔板连接之用。
环境湿度:-55~ 85℃
·相对湿度:湿度为 40℃时可达93%;
·振动:加速度达100 m /s 2
·碰撞:加速度达250 m /s 2
焊割专用插头,此插头适用于各类焊机,主要用于焊枪开关线。有螺纹固定和螺丝固定2种可选。质量保证,供货及时。2芯-9芯任选使用环境条件---------------------------------------------------------环境温度:-50~ 70℃相对湿度:温度为 40℃时可达98%大气压力:达4kpa振动:振频为10~100Hz,加速度达100m/s2冲击:频率为60~80次/分,加速度达250m/s2离心:加速度达250m/s2 主要技术特性---------------------------------------------------------额定电压:接触对数2芯-5芯为400V,接触对数6芯-9芯为250V额定电流:5A接触电阻:每一接触对的接触电阻不大于0.005Ω绝缘电阻:正常条件下不小于1000MΩ,恒定温热试验后不小于20MΩ试验电压:(50Hz,有效值)正常条件下2芯-5芯为1500V,6芯-9芯为1200V,恒定温热试验后,2芯-5芯为1200V,6芯-9芯为1000V分离力:单脚分离力为1-3N,总分离力为单脚分离力上限之和的1.5倍温升:额定负荷时,接触对温升应不大于周围环境温度 50℃寿命:插拔500次以上dzsc/19/0149/19014915.jpg

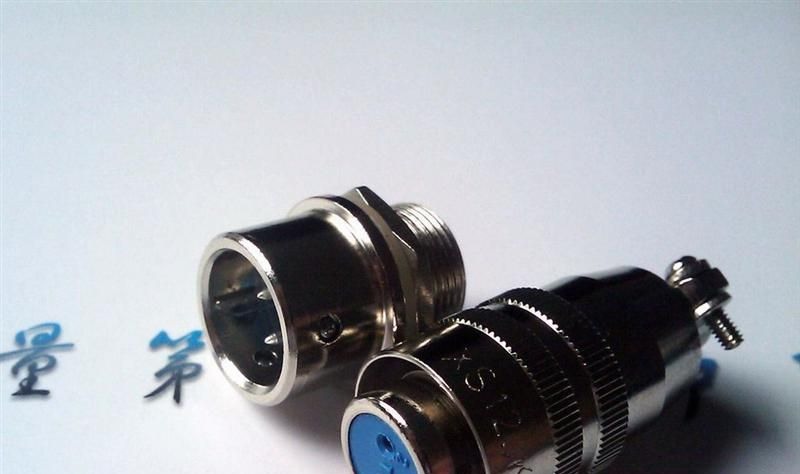

dzsc/19/0149/19014998.jpg XS12型航空插头的安装尺寸为12mm ,接触对有2、3、4、5、6、7芯6种, 插座分为方形和圆形二种,可直接安装在面板上使用,外型小巧美观,连接形式为推入式钢球锁紧,插拔迅速方便,本产品适用于各种仪器,电子设备等交直流电路的连接. 主要技术性能 ·环境温度:-55~ 85 ℃ ·相对湿度:温度为 40 ℃时达93% ·绝缘电阻:大于等于1000M Ω ·试验电压:1000V ·额定电流A:3A ·额定电压:250V ·振动;振频0~500HZ,加速度达100 m /s 2 ·碰撞:加速度达250 m /s 2 ·机械寿命:500次
