现货供应创通线夹，C型线夹，H型线夹，T型线夹，穿刺线夹
| 价 格： | 25.00 | |
| 接口类型： | AC/DC | |
| 接触件材质： | 铜/铝 | |
| 针数： | 不限 | |
| 种类： | 线对线 | |
| 加工定制： | 是 | |
| 形状： | 矩形 | |
| 线长： | 不限（mm） | |
| 应用范围： | 电缆 | |
| 型号： | CT-823 | |
| 工作频率： | 高频 | |
| 特性： | 防水 | |
| 绝缘体材质： | 塑料外壳 | |
| 品牌： | YQHK | |
| 支持卡数： | 单卡 | |
| 芯数： | 不限 | |
| 读卡类型： | TF | |
| 制作工艺： | 冷压 |
C型线夹主要用于架空配电线路中20kV架空绝缘导线、 铝铰线、钢芯铝铰线、 钢铰线和铜导线非承受力位置上T接接续或跳线用。 该线夹采用导电性能良好的高强度特殊铝合金制造， 结构采用合理C型和之间。 当导线热胀冷缩时，C 型结构应用具有的弹性， 始终保持线夹与导线间持久恒定的接触压力。 它随着外界环境及负载条件的变化， 而接 触压力不变， 满足了接续连接的要求。
■ 结构特点： |
1.接触性能 ： 线夹与导线接触面大,夹紧力恒定,直流电阻比率在0.85～0.9之间；
2.过载能力：过载能力达到核定电流2倍以上；
3.牢固性能 ： 高强度材料,不锈钢螺栓紧固,连接可靠,永不脱落 ；
4.热循环性能：热循环性能好,始终在直流电阻比率1以下运行；
5.安装：安装和拆卸方便,适合高空作业；
6.节能性能, 材质采用高强度特殊铝合金制造,无电磁损耗,搞腐蚀、 抗氧化。
■ 绝缘罩特点： |
1.工频耐压：≥30kV 保压 1分钟不击穿；
2.绝缘电阻：≥ 1.0× 10 1/2
3.环境温度：-30℃～90℃;
4.耐气候性能：经人工气候老化试验1008小时后性能良好；
5.抗拉强度：≥200Mpa。
C型线夹安装说明 |
C型线夹为非承力型电力连接金具， 不能用作承力金具 ； 只能使用于导线的连接,跳线, “T”接及变压器引下线。线夹适用于电压等级：380kV、10kV、35kV、110kV、220kV、可以铝－铝、铜－铜、铁－铁的连接。无须包铝包带。
1、确定型号:仔细核对导线与线夹上所标一致,如:CT-822 LGJ185-LJ120/95,LGJ95表示为：LGJ185对LJ(TJ)120或LGJ185对LJ(TT)95或LGJ185对LGJ95 的连接。 (如图 1)
2、 确定大小线 ：因 线夹在设计中考虑满足不同线径的配合,铰接块两边的内弧面有不同的尺寸,大弧面配合大导线;小弧面配合小导线。规 定：母线为大(主)线,公块为小(支)线,把铰接块拿出,使其成拱状(两铰块转成一定角度)。 (如图2)
3、 放好导线和螺栓:把导线放入” C” 件线槽中,根据大小线放入成弓形向外。从 “C”件背面插入螺栓,使螺栓位于铰接块顶部的中间位,用扳手拧紧螺栓。 (如图3、4)
4、 确认已经装好:在拧紧螺栓时,在几个螺牙应有明显受力感,把铰线块压平,顶住”C”件即可。 “C”件应有微微变形。 (如图5)
5、拆卸：松开螺栓,在铰接与 “C”件间插入螺丝批,用力向上撬,使铰接块向上拱即可
"
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 朱美华
- 电话：0577-15167477695
- 传真：-
- 手机：15167477695
- QQ ：

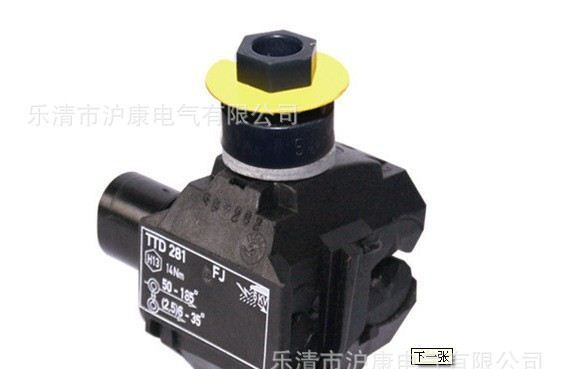

电缆分支器规格，电缆分支器价格，电缆分支器批发
信息内容：dzsc/19/0387/19038783.jpgdzsc/19/0387/19038783.jpgdzsc/19/0387/19038783.jpgdzsc/19/0387/19038783.jpg绝缘穿刺线夹主要适用于架空绝缘导线的连接、分支连接、低压电缆进、T型连接大楼配电系统电缆支持、地下低压绝缘线缆连接路灯系统和接地保护，适用电压等级为10KV及以下，其主要性能特点：1. 安装简便。运用穿刺的原理，使接触刀片穿透导线的绝缘层后刺入导体，安装时无需剥去导线的绝缘层，只要按规定位置在线夹中放入主线和支线，不破坏电缆的机诫性能和电气性能即可在电缆的任意位置做分支，用套筒扳手均匀拧断力矩螺母即可。2. 接触电阻小，线夹温升低。接头发热极小，穿刺线夹的发热量小于同径导线，任何传统电缆分支的做法难以达到以上的标准。特制力矩螺栓确保恒定的穿刺压力，使线夹与导线达到良好的电气接触而不过分损伤导线，简化了安装难度，保证架空绝缘导线的正常使用寿命。3. 结构密封、绝缘性高。线夹内部采用绝缘导热油脂填充，安装后整个导体形成全封闭、绝缘结构，提高穿刺线夹绝缘强度和安全性，保证穿刺线夹在恶劣的自然环境中长期可靠地运行，防水、耐腐蚀、抗紫外线等。4. 穿刺线夹结构中利用和相配的原理，在塑料壳的螺丝孔处设计了塑料护套...

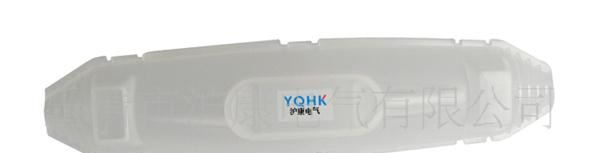

供应高低压绝缘穿刺线夹，电缆防水接线盒 HK2-95
信息内容：dzsc/19/0433/19043355.jpgdzsc/19/0433/19043355.jpg绝缘穿刺线夹是一种为低压绝缘线(缆)的连接而专门设计的产品，通过刺破线(缆)的绝缘层而连接主线和支线，具有如下性能特点：1、 采用穿刺结构，安装简单，绝缘导线无需剥皮。2、 线夹为自密封结构，防潮、防水、防腐蚀，延长了绝缘导线及线夹的使用寿命，在 水下30cm深处加载6KV电压持续1分钟，绝缘无击穿现象。3、 产品采用特制力矩螺母，其稳定的穿刺压力既能保证有效的穿刺又能在不损伤线(缆)的同时，保证最小的接触电阻和热循环状态。施工质量不受施工人员技术水平影响，确保连接可靠。4、 接触刀片选用镀锡铜合金，不仅能保证足够的接触面，而且适用于铜、铝的过渡。 5、 绝缘壳体玻璃纤维以增强本体强度，抗光照及环境老化。绝缘强度可以达到6KV。 机械实验表明在导线的拉断力下，线夹没有破裂。6、 电气接触电阻小，在大电流情况下，线夹的温升小于连接导体的温升。冲击电流可达15KA。7、 线夹穿刺面采用弧形设计，适用于同径、异径线(缆)的连接，连接范围广，可从1.5mm2－240mm2。 适应范围：主线：16-95mm2 支线：4-35（50）mm2
