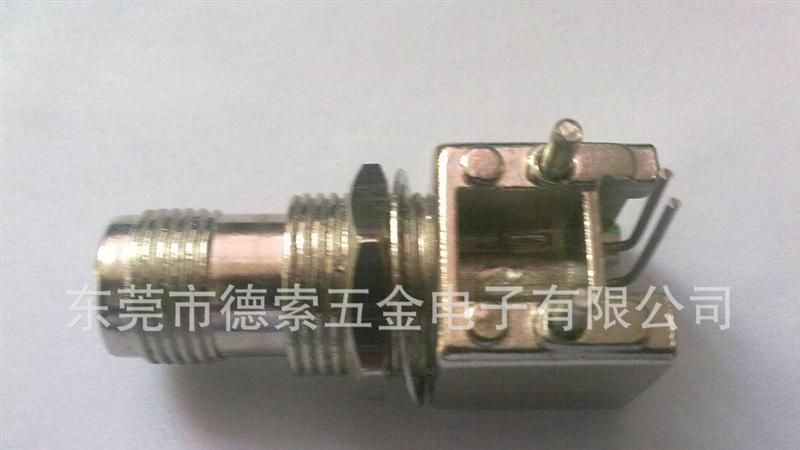

TNC母头，TNC射频连接器
| 价 格： | 5.00 | |
| 是否提供加工定制： | 是 | |
| 品牌： | 国产 | |
| 型号： | DOSIN-TNC | |
| 应用范围： | PCB | |
| 种类： | 射频同轴(RF) | |
| 接口类型： | BNC | |
| 支持卡数： | 单卡 | |
| 读卡类型： | IC | |
| 形状： | 圆形 | |
| 制作工艺： | 熔接 | |
| 特性： | 防潮 | |
| 工作频率： | 高频 | |
| 接触件材质： | 锌合金 | |
| 绝缘体材质： | POM | |
| 芯数： | 1 | |
| 针数： | 1 | |
| 线长： | 30（mm） |
| 主要技术特性 TECHNICAL CHARACTERISTICS | |||||||
| 温度范围 Temp.range -65～ 165°C (PE Cable -40～ 85°C) | |||||||
| 振 动 Vibration MIL-STD-202, Method 213 | |||||||
| 特性阻抗 Impedance 50Ω, 75Ω | |||||||
| 频率范围 Frequency Range DC～4GHz | |||||||
| 工作电压 Working Voltage 500V max (有效值) | |||||||
| 耐 压 Withstand Voltage 1500V rms (海平面最小值) | |||||||
| 接触电阻 Contact resistance | |||||||
| 内导体之间 Center Contact ≤ 1.5 mΩ | |||||||
| 外导体之间 Outer Contact ≤ 1 mΩ | |||||||
| 绝缘电阻 Insulation resistance ≥ 5000 MΩ | |||||||
| 电压驻波比 VSWR 直式 Straight ≤ 1.22 | |||||||
| 弯式 Right angle ≤ 1.30 | |||||||
| 耐用性 Durability(mating) ≥500次（cycles） | |||||||
| 材料与涂覆 MATERIAL & PLATING | |||||||
| 壳体 shell 黄铜 brass 镀亮镍 nickel plated | |||||||
| 插针 contact pin 黄铜 brass 镀硬金或银 gold or silver plated | |||||||
| 插孔 socket 铍青铜 beryllium 镀硬金或银 gold or silver plated | |||||||
| 弹性接触件elastic contact 铍青铜 beryllium 镀硬金或银 gold or silver plated | |||||||
| 绝缘体 insulator 聚四氟乙烯 PTFE | |||||||
| 压接套 crimping suite 铜合金 copper alloy 镀镍或镀金 nickel plated | |||||||
| o型密封件o-ring sealing 硅橡胶 6146 silastic | |||||||
| 适用技术标准 APPLICABLE STANDARD | |||||||
| MIL-C-39012; | |||||||
| CECC 22120; | |||||||
| IEC 60169-8. | |||||||
dzsc/19/0121/19012160.jpg
dzsc/19/0121/19012160.jpg
dzsc/19/0121/19012160.jpg
