单向可控硅移相触发器模块SCR-JK2
| 价 格： | 80.00 | |
| 品牌/商标： | YUEHUIKEJI | |
| 型号/规格： | SCR-JK2 | |
| 控制方式： | 单向 | |
| 极数： | 二极 | |
| 封装材料： | 树脂封装 | |
| 封装外形： | 平板形 | |
| 关断速度： | 普通 | |
| 散热功能： | 不带散热片 | |
| 频率特性： | 低频 | |
| 功率特性： | 小功率 |
单向可控硅移相触发器模块 SCR－JK2
dzsc/19/0095/19009551.jpg
单向可控硅移相触发器模块SCR－JK2共两路触发信号输出，且要求所取的同步信号与电网相位同步，以控制信号为0～5VDC
的G型为例,当控制电压在0～5V之间变化时，触发器模块内部便输出与电网电压同步、脉冲宽度可相对电网电压从180°～０°可
调节的触发信号通过光耦隔离，两路输出端(A1、G1与A2、G2)分别可触发正半波与负半波相应的可控硅导通，从而达到移相调压
的目的。
可控硅移相触发器模块SCR－JK2在使用时需要外接一组与输入电网同步的、通过变压器隔离降压后的18VAC同步电压信号，
此同步电压信号还同时作为移相触发器模块内部电源用，并产生一组辅助电源作为电位器手动调节时用。可控硅移相触发器模块内
部集相位检测电路、移相电路、光电隔离触发电路于一体，实现了高压与控制部分的隔离，输入控制信号可由其它自动控制设备输
出供给，也可以由内部电源外接一只电位器进行手动调节。使用安全、简单、方便。
可控硅移相触发器模块的命名规则:
dzsc/19/0095/19009551.jpg
可控硅移相触发器模块产品主要型号表：
dzsc/19/0095/19009551.jpg
产品外观与尺寸：
dzsc/19/0095/19009551.jpg
引脚功能说明：
dzsc/19/0095/19009551.jpg
1、①、②脚接18VAC输出的同步变压器的副边绕组18Vac，供给移相触发器电源和同步基准；
2、③④、 ⑧⑨为两组单向可控硅的触发信号端，③⑧分别为两组单向可控硅的触发门极G1与G2，、④⑨分别为两组单向可控硅
的阳极A1、A2；
3、⑤ 脚为内部地，当移相触发器由外电路输入控制信号时，⑤脚与外电路的地相连;
4、⑥ 脚为控制端，以控制信号为0～5V输入（E型）移相触发器模块为例，当⑥脚输入0～5V变化的电压信号时，对阻性负载而
言，③④、
⑧⑨ 分别可触发正半波与负半波两只单向可控硅在180～0°范围内导通。
5、⑦ 脚为模块内部产生的＋5V电源端，当⑤⑥⑦脚外接电位器手动控制时，⑦脚提供电源，当控制信号由外电路提供控制信号
时，⑦脚悬空不用。
可控硅移相触发器模块使用电路接线图
(为方便说明,下面仅以控制信号为0～5V输入的“E”型为例进行介绍)：
dzsc/19/0095/19009551.jpg

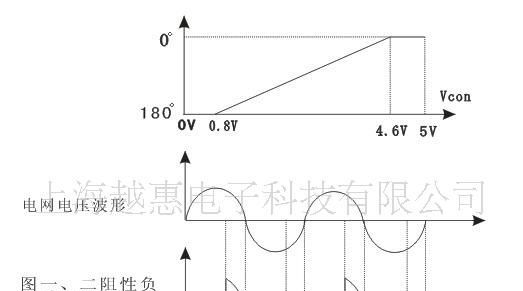

控制电压Ucon与可控硅输出导通角α关系曲线（阻性负载）及波形图
dzsc/19/0095/19009551.jpg
注意事项:
1、 CON脚对COM脚必须为正，如极性相反则输出端失控（全开或全闭）。当控制输入信号:CON从0～5V之间变
化时，交流负载上的电压从0伏到值可调（对阻性负载而言）。当控制信号端CON在0～0.8V左右时为全关闭区域，可
靠关断触发模块的输出；当CON在0.8～4.6V左右为可调区域，即随着控制电压的增大，交流负载上的电压从0伏增大到最
大值；当控制输入信号CON在4.6～5V左右时为全开通区域，交流负载上的电压为值。
2、 ①②脚外接同步变压器次级绕组，电压值允许在18±5VAC范围内，输入所需的电流为30mA,变压器功率
2W即可。
3、 ⑦脚的 5伏电压信号供电位器控制时提供电源用，不作它用，所选用的电位器值要求在2～10KΩ之间。另外说
明：4～20mA的G型移相触发器模块不能用电位器进行手动调节。
4、 移相触发器模块可以触发1000A以内的可控硅，使用时要保证触发端正确连接。
5、 移相触发器模主要块使用电网电压范围为100V～420VAC、50ＨＺ电网，（100VAC以下电网时可以向我公司
定制低电压输入型产品。
６、 移相触发器本身发热很小，不需配散热器。
