1路继电器控制板

价格：		5.00
型号/规格：		1路带隔离
品牌/商标：		聚英电子

详细介绍
企业详情

1路带隔离继电器控制板（控制模块）

产品图片

dzsc/19/0027/19002711.jpg

产品特点：

1、采用台湾汇科继电器，触点容量：交流250V/10A;直流30V/10A
2、继电器5V、12V、24V可选，默认5V，
3、高电平或低电平触发方式可选
4、双电源供电，可通过跳线帽改为单电源
5、每路均采用光耦隔离，安全可靠
6、每路都有常开及常闭触点
7、每路LED状态指示，继电器吸合即点亮
8、每路附带续流二极管，释放继电器感应电压，保护前级电路
9、每路可选TVS（瞬态抑制二极管），可根据客户应用需求焊接，默认不焊接
10、标准2.54间距双排针接口

供电：

产品支持双电源，达到信号与继电器驱动隔离的目的，安全稳定
当控制电压与继电器控制电压一致时，可通过跳线帽将两电源短路，使用单电源供电
电源一：信号电源(3-24V)
电源二：继电器驱动电源，与使用继电器相关，如5V继电器必须使用5V供电

触发方式：

高电平触发指的是信号输入端与地之间有电压(3-24V)的触发方式，可以理解为信号输入端与信号电源正极短路触发的一种方式
低电平触发指的是信号输入端与地之间的电压为0V的触发方式，可以理解为信号输入端与信号电源负极短路触发的一种方式

端子定义

dzsc/19/0027/19002711.jpg

适用范围

单片机IO驱动、电机控制、PLC控制、Arduino、单片机开发板、CNC Mach3控制软件

北京聚英翱翔电子有限公司

公司信息未核实

所属城市：北京北京市
[联系时请说明来自维库仪器仪表网]
联系人： 王小姐
电话：010-82899827
传真：010-82899827
手机：13466665503
QQ ：

公司相关产品

继电器控制板 16路控制模块

信息内容：

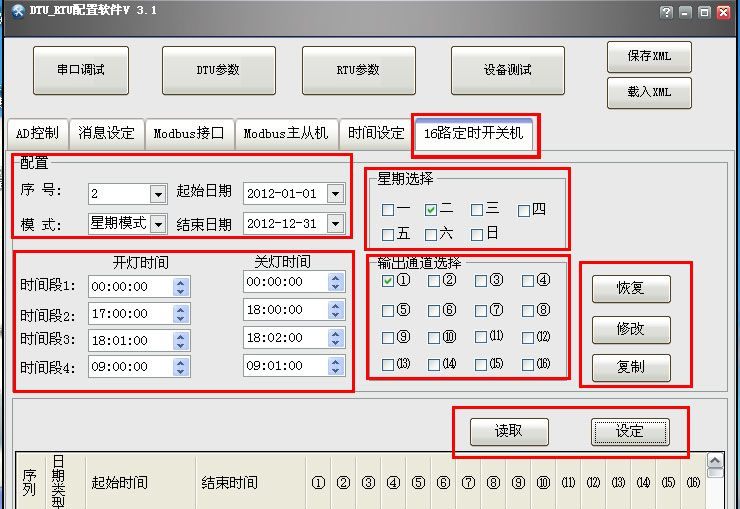

16路继电器控制板（控制模块）产品图片 dzsc/19/2877/19287781.jpg 产品功能特点： ◆ 7-30V宽电压供电； ◆ RS232、RS485、CAN以太网接口多种通信方式； ◆ 16路继电器手动控制； ◆ 16路继电器智能控制； ◆ 支持级联，0-31地址选择； ◆ 156套方案可供设定，批量执行； ◆ 支持一天之内多时间段分段控制； ◆ 设备在设置完成后可以完全脱离计算机，自主运行。供电支持双电源/单电源供电两种方式，方便客户使用，将图中所示位置横向短路，即可实现单电源供电。产品参数 ◆ 触点容量：5A/30VDC 5A/220VAC； ◆ 耐久性： 10万次； ◆ 数据接口：RS485、RS232、CAN、以太网接口； ◆ 额定电压：DC 7-30V； ◆ 控制方式：计算机软件或嵌入式系统； ◆ 提供自定义的简单的总线协议，用于上位机软件编程使者用； ◆ 输出指示：16个继电器的输出有16个输出指示灯； ◆ 单片机：工业级芯片，超强抗干扰； ◆ 软件：配套上位机控制软件。操作介绍 ◆ RS232/RS485/CAN/以太网多种接口； ◆ 配置有1-156种方案可供设定，每种方案互相独立，同时配置进设备，开灯时间相互重叠的部分取交集，即取开灯...
