XCE圆形电连接器系列XCE14T7Z1P1+XC14FJDP1
| 价 格： | 面议 | |
| 是否提供加工定制： | 是 | |
| 品牌/商标： | 国产 | |
| 型号/规格： | XCE14T7Z1P1+XC14FJDP1 | |
| 应用范围： | 航空航天、航海、电子电气设备等 | |
| 种类： | 插头及尾部附件 | |
| 接口类型： | 其他 | |
| 形状： | 圆形 | |
| 制作工艺： | 接触件为铜合金镀金，壳体为铝合金化学镀镍，绝缘材料为聚苯硫醚注塑 | |
| 特性： | 体积小，重量轻，五键定位 | |
| 接触件材质： | 铜合金镀金 | |
| 绝缘体材质： | 聚苯硫醚 | |
| 芯数： | 7 | |
| 针数： | 7孔 |
XCE圆形电连接器系列产品较之XC型，压缩了孔位间距，相同芯数下，比XC型体积小，重量轻；卡口式快速连接，具有操作方便，连接牢靠，抗振耐冲等特点；五键定位可有效防止插错，利于盲插；连接器插拔柔和，接触电阻小；插头插座端接方式为焊接；产品既可以装针，也可装孔。另外，产品具有良好的防潮湿、防盐雾、防霉菌、防淋雨、防沙尘等性能。
壳体：铝合金材料
镀层：化学镀镍（此产品）
绝缘体：聚苯硫醚
密封圈：硅橡胶
接触件：铜合金
接触件镀层：镀金（此产品）
振动：频率10~2000Hz加速度：196m/s2
冲击：加速度980m/s2
恒加速度：980m/s2
机械寿命：1000次
接触电阻及额定电流
接触件规格 | 接触电阻mΩ | 额定电压A | 焊线筒内径mm |
Φ1.0 | 5 | 5 | Φ1.3 |
Φ1.5 | 2.5 | 10 | Φ1.8 |
Φ2.0 | 1.25 | 20 | Φ2.5 |
Φ2.5 | 0.75 | 40 | Φ3.4 |
额定电压、耐电压及绝缘电阻
工作环境 | 额定电压V | 耐电压V | 绝缘电阻MΩ |
常温状态 | 500 | 1500 | ≥5000 |
湿热状态 | 500 | 1125 | ≥100 |
低气压条件（1KPa） | 250 | 300 | —— |
使用温度：－55~ 200℃
相对湿度：40℃时，达95%
工作高度：30000m
产品标识：
XCE-产品系列名称
14-壳体号，一般还包括12、18、22、24、27、30、33、36、39号等
T-插头
7-接触件数，系列产品接触芯数1~62
Z1-插针镀金
P1-（壳体镀层及尾部附件类型）尾部有螺纹，选配附件，化学镀镍，一般还有P3-尾部有螺纹，选配附件，镀锌军绿色钝化；E-尾部有螺纹，选配附件，阳极化着黑色；D1-尾部无螺纹，化学镀镍；D3-尾部无螺纹，镀锌军绿色钝化；无标记-尾部无螺纹，阳极化着黑色
FJDP1-夹紧电缆，可屏蔽，化学镀镍
- 所属城市：四川 绵阳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 敬虎强
- 电话：0816-2311686/2398968
- 传真：0816-2311686
- 手机：
- QQ ：
QC圆形电连接器系列QCH14F4Z1D1插座
信息内容：QC圆形电连接器系列产品是一种低频类电连接器，符合国家军用标准GJB2889。该系列产品共包括9种壳体号；接触件规格有4中；32种孔位排列。接触件芯数有1~62芯。采用卡口式快速连接系统；操作方便，连接可靠，耐振动，抗冲击；五键槽定位，具有盲插和防误插功能，避免了相同外形连接器的误插。有五种键位供选用。插座共有五种结构形式供选用。 该产品壳体由高强度铝合金材料加工制造，进行化学镀镍表面处理；接触件为铜合金加工，进行镀金表面处理，接触电阻小；激光打印产品标识，也可以油墨印字。

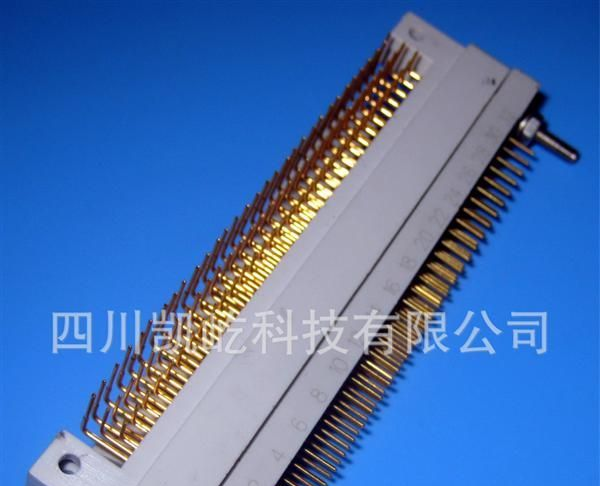

PDS系列矩形连接器系列PDS96-JW-II
