WP-P805/905 上润产品 32段可编程调节仪 WP-P805 福建上润 选型

价 格： 100.00
型号/规格：WP-P805-020-23-HL
品牌/商标：香港上润

WP-P805/905 上润产品 32段可编程调节仪 WP-P805 福建上润 选型

dzsc/19/0003/19000376.jpg

智能32段可编程PID调节仪
　　智能32段可编程 PID调节仪 采用先进的微处理器进行智能控制，适用于需要进行高精度多段曲线的升/降温控制系统（如啤酒发酵、窑炉升温等）。
　　可根据生产过程的要求，按照一定的曲线进行控制，最多可分32段曲线对控制对象进行编程控制，每一段均采用PID调节控制（参数预先设定），使控制更为可靠。可分别带有一路PID控制输出及一路变送输出。具有多种曲线控制输出功能：可实现曲线控制暂停、清零、步进等。并实现手动/自动控制自由无扰动切换。
　　具备信号输入功能，只需通过仪表菜单的简单选定，即可实现多种输入信号（各种热电偶、热电阻、标准电压 / 标准电流信号）之间的轻松切换，提高了仪表的通用性和可靠性。
　　整机采用卡入式结构，并具有多种标准外形尺寸。
　型 号 WP-P805、905系列

输入信号
热 电 阻　　　标准热电偶— B、S、K、E、J、T、WRe等
电　　阻　　　标准热电阻— Pt100、Pt100.1、Cu50、Cu100
　　　　　　　远传压力电阻（30Ω～350Ω）等
电　　流　　　0～10mA、4mA～20mA等（输入电阻≤250Ω）
电　　压　　　0～5V、1V～5V、mV等（输入阻抗≥250KΩ）

输出信号
模拟量输出　　DC 4mA～20mA (负载电阻≤500Ω)　　　DC 0～10mA (负载电阻≤750Ω)
　　　　　　　DC 1V～5V (负载电阻≥250KΩ)　　　　　DC 0～5V (负载电阻≥250KΩ)
开关量输出　　继电器控制输出— ON/OFF（带回差）； 触点容量：AC 220V/3A；
　　　　　　　DC24V/5A(阻性负载)
　　　　　　　可控硅控制输出— SCR(过零触发脉冲)输出；　AC 400V/0.5A
　　　　　　　固态继电器输出— SSR(固态继电器控制信号)输出； DC 5～24V/30mA
通讯输出　　　标准串行双向通讯接口：　　通讯协议：RS-232C，RS-485
　　　　　　　波特率—300～9600bps（自由设定）
馈电输出　　　DC 24V，负载≤30mA

特 性
测量精度　　　±0.2%FS±1字或±0.5%FS±1字
分 辨 率　　　±1字
显示范围　　　-1999～9999
显示方式　　　高亮度LED数码显示　　　　发光二极管工作状态显示
　　　　　　　当前日期及时间显示　　　　四位（-1999～9999）测量值显示
　　　　　　　四位（-1999～9999）设定值显示　四位（-1999～9999）控制目标值显示
　　　　　　　0-32段曲线段号显示　　　　　　　0～100%输出量显示
控制方式　　　控制方式为带回差控制（继电器SCR、SSR控制输出时），或连续模拟量输出
报警方式　　　报警方式为带回差上限或下限报警（可自由设定）
温度补偿　　　0～50℃温度自动补偿
参数设定　　　面板轻触式按键数字设定　　　　参数设定值断电后保存
　　　　　　　参数设定值密码锁定
保护方式　　　热电偶/热电阻输入继线报警　　　继电器输出状态LED指示
　　　　　　　输入超／欠量程报警　　　　　　　电源欠压自动复位
　　　　　　　工作异常自动复位

使用环境
环境温度　　　0～50℃
相对湿度　　　≤85% RH　避免强腐蚀气体
供电电压　　　常规型　　·AC 220V %（50Hz±2Hz，线性电源）
　　　　　　　特殊型　　·AC 90V～265V （开关电源）·DC 24V±2V （开关电源）
功　　耗　　　·≤5W（AC 220V线性电源）·≤4W（AC90V～265V开关电源）
　　　　　　　·≤4W（DC 24V开关电源）
型 号 WP-P805系列(横式) WP-P805系列(竖式)
仪表外形 　 dzsc/19/0003/19000376.jpg 　 　 dzsc/19/0003/19000376.jpg 　
外形尺寸 宽×高×深：160×80×140mm 宽×高×深：80×160×140mm
开孔尺寸
（mm） 		dzsc/19/0003/19000376.jpg dzsc/19/0003/19000376.jpg
重 量   常规型(线性电源）：400g 特殊型（开关电源）：240g
接 线 图 dzsc/19/0003/19000376.jpg
型 号 WP-P905
仪表外形 　 dzsc/19/0003/19000376.jpg 　 　 　
外形尺寸 宽×高×深：96×96×105mm
开孔尺寸
（mm） 		dzsc/19/0003/19000376.jpg
重 量   常规型(线性电源）：400g 特殊型（开关电源）：240g
接 线 图

dzsc/19/0003/19000376.jpg







选型表




可编程PID调节仪(数字显示) 型谱表

型　　　　　号

说　　　　　明

WP-

□

□ □ □ □ □ □□   □ □ □ □



外形特征 P                     　32段PID可编程序调节控制仪
外形尺寸 8
9 		                  　160×80mm(横式),80×160mm(竖式)
　96×96mm
控制作用

05

                　可编程序控制
通讯方式 □               　参见“通讯方式”
控制输出 □             　参见“控制输出方式”
变送输出 □           　参见“变送输出方式”
输入类型 □□         　参见“输入类型”
报警方式 N
H
L 		      　无报警（可省略）
　上限报警
　下限报警
第二报警方式 □     　同“报警方式”

馈电输出

P



　单路DC 24V馈电输出

供电方式

T
W

　AC 220V供电（线性电源，可省略）
　AC 90～265V供电（开关电源）
　DC 24V供电（开关电源）


★举例说明：WP-P805-010-23-HL; WP-P805-020-23-HL
　WP-P805-820-23-HL-S; WP-P905-020-23-HL

■通讯方式
代　　码 0 2 8 9
通讯方式 无 通 讯 RS-232C RS-485 特殊规格

■输出方式
代　　码 ０ １ ２ ３ ４ ５ ６ ７ ８
输出方式 无输出 继电器 4mA ～20mA 0～10mA 1V ～5V 0～5V SCR输出 SSR输出 特殊规格
★SCR—可控硅过零触发脉冲输出 ★SSR—固态继电器控制信号输出

■输入类型
代码 输入类型 测量范围 代码 输入类型 测量范围 代码 输入类型 输入类型
1 B 400～1800℃ 9 Pt100.1 -99.9～320.0℃ 17 30Ω～350Ω -1999～9999d
2 S 0～1600℃ 10 Cu50 -50.0～150.0℃ 18 特殊规格 用户特定(注4)
3 K 0～1300℃ 11 Cu100 -50.0～150.0℃ 19 4mA～20mA开方 -1999～9999d
4 E 0～1000℃ 12 4mA～20mA -1999～9999d 20 0～10mA开方 -1999～9999d
5 T 0～320.0℃ 13 0～10mA -1999～9999d 21 1V～5V开方 -1999～9999d
6 J 0～1200℃ 14 1V～5V -1999～9999d 22 0～5V开方 -1999～9999d
7 WRe 0～2300℃ 15 0～5V -1999～9999d 23 可切换输入 注２
8 Pt100 -200～650℃ 16 0～20mA -1999～9999d 24
★注1：特殊型号或要求的，请定货时说明输入信号类型或参考标准。

★注2:可切换输入只需设定仪表二级参数，可切换以下输入分度号：
代码 输入类型 代码 输入类型 代码 输入类型 代码 输入类型 代码 输入类型
1 B 4 E 7 WRe 10 Cu50 14 1V～5V
2 S 5 T 8 Pt100 12 4mA～20mA 15 0～5V
3 K 6 J 9 Pt100.1 13 0～10mA
★注:输入信号选择30Ω～350Ω时，则无1V～5V或0～5V






香港上润精密仪器有限公司
公司信息未核实
  • 所属城市：河南 郑州
  • [联系时请说明来自维库仪器仪表网]
  • 联系人： 徐经理
  • 电话：0371-56683930
  • 传真：0371-86610196
  • 手机：
  • QQ ：QQ:1764665718
公司相关产品

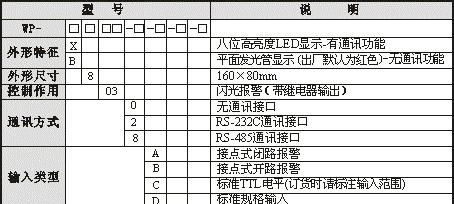

供应LED数码显示 WP-B803 8路闪光报警仪 WP-B803 上润 厂家
