供应快恢复二极管230PIV1000
| 价 格： | 1.00 | |
| 型号/规格： | 230PIV1000 | |
| 品牌/商标： | ST（意法半导体） | |
| 封装形式： | 贴 | |
| 环保类别： | 无铅环保型 | |
| 安装方式： | 贴片式 | |
| 包装方式： | 单件包装 |
快恢复、超快恢复二极管的结构特点
快恢复二极管的内部结构与普通二极管不同，它是在P型、N型硅材料中间增加了基区I，构成P-I-N硅片。由于基区很薄，反向恢复电荷很小，不仅大大减小了trr值，还降低了瞬态正向压降，使管子能承受很高的反向工作电压。快恢复二极管的反向恢复时间一般为几百纳秒，正向压降约为0.6V，正向电流是几安培至几千安培，反向峰值电压可达几百到几千伏。超快恢复二极管的反向恢复电荷进一步减小，使其trr可低至几十纳秒。 dzsc/19/0000/19000007.jpg快恢复二极管
20A以下的快恢复及超快恢复二极管大多采用TO-220封装形式。从内部结构看，可分成单管、对管（亦称双管）两种。对管内部包含两只快恢复二极管，根据两只二极管接法的不同，又有共阴对管、共阳对管之分。图2(a)是C20-04型快恢复二极管（单管）的外形及内部结构。(b)图和(c)图分别是C92-02型（共阴对管）、MUR1680A型（共阳对管）超快恢复二极管的外形与构造。它们均采用TO-220塑料封装， 几十安的快恢复二极管一般采用TO-3P金属壳封装。更大容量（几百安～几千安）的管子则采用螺栓型或平板型封装形式。编辑本段检测方法
1）测量反向恢复时间
测量电路如图3。由直流电流源供规定的IF，脉冲发生器经过隔直电容器C加脉冲信号，利用电子示波器观察到的trr值，即是从I=0的时刻到IR=Irr时刻所经历的时间。设器件内部的反向恢电荷为Qrr，有关系式： trr≈2Qrr/IRM (5.3.1) 由式(5.3.1)可知，当IRM为一定时，反向恢复电荷愈小，反向恢复时间就愈短。2）常规检测方法
在业余条件下，利用万用表能检测快恢复、超快恢复二极管的单向导电性，以及内部有无开路、短路故障，并能测出正向导通压降。若配以兆欧表，还能测量反向击穿电压。实例：测量一只C90-02超快恢复二极管，其主要参数为：trr=35ns，Id=5A，IFSM=50A，VRM=700V。外型同图(a)。将500型万用表拨至R×1档，读出正向电阻为6.4Ω，n′=19.5格；反向电阻则为无穷大。进一步求得VF=0.03V/格×19.5=0.585V。证明管子是好的。编辑本段注意事项
1）有些单管，共三个引脚，中间的为空脚，一般在出厂时剪掉，但也有不剪的。 2）若对管中有一只管子损坏，则可作为单管使用。 3）测正向导通压降时，必须使用R×1档。若用R×1k档，因测试电流太小，远低于管子的正常工作电流，故测出的VF值将明显偏低。在上面例子中，如果选择R×1k档测量，正向电阻就等于2.2kΩ，此时n′=9格。由此计算出的VF值仅0.27V，远低于正常值(0.6V)。- 所属城市：北京 北京市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王肖涵，李小姐，陈先生，周小姐
- 电话：010-62638290/62637739/13552025949
- 传真：010-62637739
- 手机：13552025949
- QQ ：
供应APEX厂家功率放大器大铁帽PA07A
信息内容：供应APEX厂家功率放大器大铁帽PA07A pex的显微技术使设计的电源简单!功率运算放大器系列的Apex显微技术提供了业界领先的高精度功率为客户寻找大电流,高电压或高速驱动电机和压电电子应用的模拟性能。有40多个型号的APEX显微技术功率运算放大器IC(单片)“开放式框架 北京中拓瑞和电子有限公司是一家化的集成电路销售公司 公司所经营的产品广泛应用于通讯、仪器、音频视频显示、数据采集、网络、ARM开发等领域，在电力系统产品、程控交换器、通讯设备解码器、税控设备、数控设备和工控设备等领域有着丰富的配套经验。尤其在大规模可编程器件（CPLD、FPGA、PROM）、高速静态存储器（SRAM）及其它各类存储器（双口RAM、FIFO）等单片机嵌入式系统方面极具优势。中拓瑞和在北京设有贸易公司及柜台，同时在香港设有办事处，拥有稳定的供货渠道和可靠的产品质量。期待与您合作！ 公司代理分销世界各国IC：ALTERA、XILINX、TI-BB、NXP(PHILIPS)、REALTEK、CYPRESS、FTDI、CIRRUS LOGIC-CRYSTAL、SAMSUNG、HYNIX、MICRON、ATMEL、MICROCHIP、WINBONG、ISSI、INTEL、NEC、IDT、MAXIM、ADI、TOSHIBA等品牌。在以下产品线极具优势： 1、ALTERA、XILINX公司的现场...

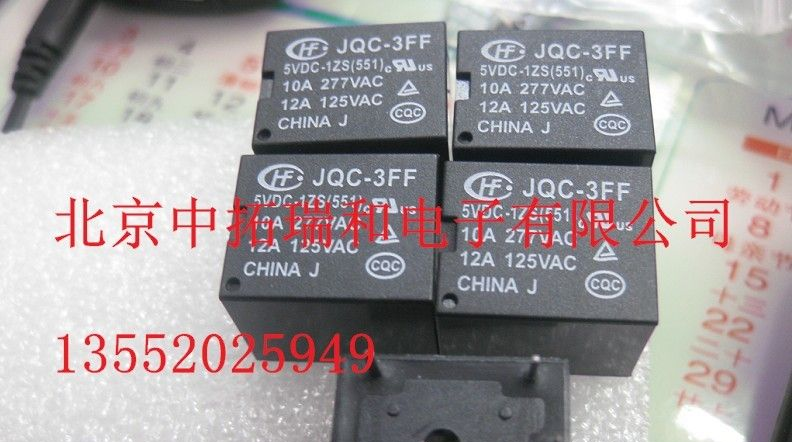

供应松下继电器JQC3FF-12V-DC-1ZS
