OMRON欧姆龙DIN连接器（中、大电流用）XC4W-0411 XC4W-0211
| 价 格： | 1.00 | |
| 加工定制： | 否 | |
| 品牌： | OMRON/欧姆龙 | |
| 型号： | XC4W-0411 XC4W-0211 | |
| 应用范围： | DIN连接器 | |
| 种类： | -- | |
| 接口类型： | 其他 | |
| 支持卡数： | 二合一 | |
| 读卡类型： | -- | |
| 形状： | 条形 | |
| 制作工艺： | 冷压 | |
| 特性： | 防潮 | |
| 工作频率： | 高频 | |
| 接触件材质： | -- | |
| 绝缘体材质： | -- | |
| 芯数： | -- | |
| 针数： | -- | |
| 线长： | --（mm） | |
| 类型： | 其他IC |
| 分类 | 容许电流 | 端子形状 | 型号 | 最小包装单位（个） |
| 插头 | 40A | 焊接帽端子 | XC4W-0411 | 10 |
| 20A | XC4W-0211 | |||
| 10A | XC4W-0111 | |||
| 40A | L型焊接 | XC4W-0412 | ||
| DIP端子 | ||||
| 插座 | 40A | 焊接帽端子 | XC4W-1411 | |
| 20A | XC4W-1211 | |||
| 10A | XC4W-1111 |
| 额定值 | ||||||
| 项目 型号 | XC4A/B | XC4E/F | XC4G/H | XC4K/L | XC4M/N | 备注 |
| 额定电流 | 6A | 15A | 2A | |||
| 额定电压 | AC 380V | AC 500V | AC 300V | |||
| 接触电阻 | 15mΩ | 8mΩ以下 | 20mΩ以下 | 20mV以下、100mA以下时 | ||
| 绝缘电阻 | 106MΩ以上 | DC100V时 | ||||
| 耐电压 | AC 1,550V | AC 3,100V | AC 1,000V | 1min（漏电流1mA以下） | ||
| 综合插入力 | 74N | 极数×1.23N | 39N | 88N | 极数×0.93N | 值 |
| 单体拔出力 | 0.20N | 0.15N | 0.20N | 0.15N | 最小值，以测试仪测试时 | |
| 插拔寿命 | 400次 | |||||
| 使用温度范围 | —55～ 125℃ | 低温时不结冰 | ||||
"
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 徐清强
- 电话：021-54432312
- 传真：021-54432312
- 手机：
- QQ ：
OMRON欧姆龙XM4M DVI 连接器XM4M-2432-5012
信息内容：XM4M DVI连接器传送高分辨率视频信号。符合DVI(Digital Visual Interface)规格的欧姆龙DVI连接器欧姆龙连接器XM4M型特点如下● 不仅是数字视频信号（TMDS），还能同时使用以往的模拟信号（RGB）.● 在模拟接口上发挥2.5Hz带宽性能的欧姆龙DVI连接器。● 可支持新一代宽带的9.9Gbps（双链接）的宽带数据传送。● 高速数据传送中不可或缺的EMI对策屏蔽也完备。● 备有数字型、数字/模拟共用型2种类型。dzsc/18/9971/18997184.jpg项目类型数字型数字/模拟共用型极数24极29极端子形状DIPL型颜色黑色或天然色额定电流1.5A额定电压AC40V接触电阻30mΩ以下（DC20mV以下、100mA以下时）绝缘电阻1,000MΩ以上（DC500V时）耐电压DC500V1min（漏电流0.5mA以下）使用温度-20～＋85℃保存温度-20～＋85℃ 外壳含玻璃纤维PBT树脂(UL94V-0)/黑色或天然色盖子含玻璃纤维PBT树脂(UL94V-0)/黑色或天然色触点接触部铜合金/镍底镀金（0.76μm）端子部铜合金/镍底镀金（3.0μm）壳体钢/镀镍固定件钢/镀镍接地配件铜合金/镀锡 数字型数字/模拟共用型附件无固定件英寸螺钉5.8mm无固定件英寸螺钉5.8mm型号*XM4M-2432-5012XM4M-2432-1312XM4M-2932-5012XM4M-2932-1312最小包装单位（个...
OMRON欧姆龙半间距连接器基板对基板 XH3C-0112

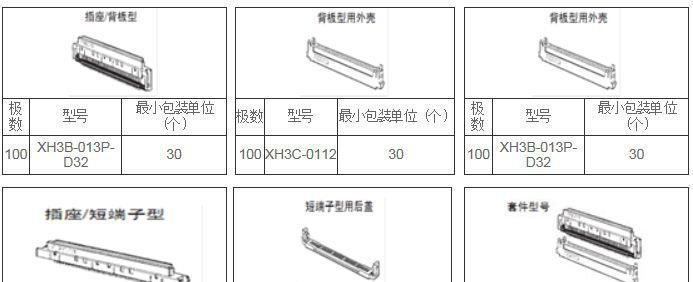

信息内容：XH3B半间距连接器（Fine Fit·重叠连接用）通过对半间距连接器采用Fine Fit，以无焊接连接是实现高密度封装欧姆龙连接器XH3R特点如下● 使用无焊接连接，无需焊接工序和清洗工序。● 通过多层重叠连接，有效利用基板空间。● 跟以往的DIN连接器（本公司XC5B）相比，节省约一半的封装面积。因为重叠高度是16.8mm，可与DIN连接器的重叠连接一起混用。● 可与半间距连接器的以往型号XH3系列咬合。（参照下面的咬合图）● 可使用市售的压接工具进行压入。●Fine Fit通过欧姆龙独有的端子形状进行的压装连接称作Fine Fit。●无焊接连接不使用焊接而对连接器与电线、印刷基板等进行电气连接的方法。有压着、压接。压装（Fine Fit）等。通常指压装连接。●重叠平行叠加连接配线基板。此时基板间的间距称为重叠高度dzsc/18/9973/18997312.jpg材质/处理接器外壳玻璃纤维强化PBT树脂（UL94V-0）/灰色定位仪聚酯弹性体（UL94V-0）/黑色触点插底部铜合金/镍底镀金（0.15µm）短端子型端子部铜合金/镍底薄镀金背板型端子部铜合金/镍底镀金（0.15µm）背板型用外壳/短端子型用后盖玻璃纤维强化PBT树脂（UL94V-0）/灰色 额定电流0.5A额定电压AC 125V接触电阻*40mΩ以...
