LED排线插头LED排线插头LED排线插头LED排
| 价 格： | 0.35 | |
| 品牌/商标： | 国产 | |
| 型号/规格： | FPC0.5/1.0/1.25mm插座,全国FPC连接器卡座生产厂商.产品最全.质量保证。JS-19024 | |
| 应用范围： | LED | |
| 种类： | 插头/插座 | |
| 接口类型： | AC/DC | |
| 形状： | 矩形 | |
| 制作工艺： | 冷压 | |
| 特性： | 防水 | |
| 接触件材质： | LCP | |
| 绝缘体材质： | LCP | |
| 芯数： | 16 | |
| 针数： | 16 |
深圳市钜硕科技有限公司目前拥有12台全自动高速冲床、16台精密注塑机、8条全自动装配生产线、6台投影仪等一整套先进的生产、检验设备；现有员工480人。多年以来我们秉承着以制造和提供客户最满意的产品和服务，致力使“JUSHUO”成为世界品牌经营方针，针对日趋多样化的市场需求，不断开拓，创新，成功的开发了一系列新的产品并推向市场。dzsc/18/9949/18994997.jpg
dzsc/18/9949/18994997.jpg
dzsc/18/9949/18994997.jpg
dzsc/18/9949/18994997.jpg
dzsc/18/9949/18994997.jpg
dzsc/18/9949/18994997.jpg
dzsc/18/9949/18994997.jpg
dzsc/18/9949/18994997.jpg
dzsc/18/9949/18994997.jpg
dzsc/18/9949/18994997.jpg
产 品 规 格 书
PRODUCT SPECIFICATION
【1】适用范围 SCOPE
本规格书适用于：柔性扁平电缆连接器
This specification covers the FPC/FFC Connectors（series Locking）
【2】产品名称及型号 PRODUCT NAME AND PART NUMBER
产品名称Product Name | 产品型号Part Number |
FFC/FPC扁平电缆连接器 |
|
|
|
【3】定格 RATINGS
项目 Item | 规 格 Requirement | ||
容许电压 Rated Voltage(MAX) | 50V | [AC/DC(有效值 Virtual value)50Hz] | |
容许电流 Rated Current(MAX) | 0.4A | ||
使用温度范围 Ambienttemperature Range | -25℃～ 85℃ | ||
【4】性能 PERFORMANCE
4.1电气性能 Electrical Performance
项目Item | 条 件 Test Condition | 规格Requirement | |
4.1.1 | 接触电阻 Contact Resistance | 适合FPC/FFC嵌合；开放电压20mV以下；短路电流10mA的状态下测定。 Mate applicable FPC/FFC and measure by dry circuit，20mV MAX，10mA. | ≤20 mΩMAX |
4.1.2 |
绝缘电阻 Insulation Resistance | 适合FPC/FFC嵌合；相邻端子间或端子与地面间加DC 500V下测定。 Mate applicable FPC/FFC and apply 500V DC between adjacent terminal or ground. | 500MΩMIN |
4.1.3 |
耐电压 Dielectric | 适合FPC/FFC嵌合；相邻端子间或端子与地面间加AC 200V（有效值）历时1分钟下测定。 Mate applicable FPC/FFC and apply 200V AC（virtual value）for 1minute between adjacent terminal or ground. | 无击穿现象 No Breakdown |
4.2机械性能 Mechanical Performance
项目Item | 条 件 Test Condition | 规格Requirement | |
4.2.1 | 锁紧力及拔出力 Locking and Withdrawal Force | 适合0.3mm厚的FFC；用每分钟25±3mm的速度；平行地插入、锁紧、拔出。 Insert and extract applicable FFC at the speed rate of 25±3mm/minute. | 锁紧力Locking 1.96*n (N) MAX 拔出力Withdrawal 0.49*n (N) MIN |
4.2.2 | 端子保持力 Terminal /Housing Retention Force | 以用每分钟25±3mm的速度平行向外拉 Pull the terminal at the speed rate of 25±3mm per minute | 3.92N MIN |
4.3环境和其他性能 Environmental Performance and Others
项目Item | 条 件 Test Condition | 规格Requirement | ||
4.3.1 | 重复插拔 Repeated Insertion and Withdrawal | 无通电状态；以10次/分钟的速度插拔20次 Insertion and withdrawal actuator up to 20 cycles at the speed rate of less than 10 cycles/minute | 接触抵抗 Contact Resistance | 60 mΩMAX |
4.3.2 | 温度上升 Temperature Rise | 适合FPC/FFC嵌合；容许电流通电，温度测定。（UL 498） Carrying rated current load.（UL 498） | 温度上升 Temperature Rise | 30℃MAX |
- 所属城市：
- [联系时请说明来自维库仪器仪表网]
- 联系人：
- 电话：
- 传真：
- 手机：
- QQ ：
1.0mm抽屉式上接FPCconnector(图)
信息内容：dzsc/19/0044/19004442.jpgdzsc/19/0044/19004442.jpgdzsc/19/0044/19004442.jpgdzsc/19/0044/19004442.jpgdzsc/19/0044/19004442.jpgdzsc/19/0044/19004442.jpgdzsc/19/0044/19004442.jpgdzsc/19/0044/19004442.jpgdzsc/19/0044/19004442.jpg 产 品 规 格 书 PRODUCT SPECIFICATION 【1】适用范围SCOPE 本规格书适用于：0.5间距柔性扁平电缆连接器（有锁式） This specification covers the 0.5mm Pitch FPC/FFC Connectors（series Locking） 【2】产品名称及型号PRODUCT NAME AND PART NUMBER 产品名称Product Name 产品型号Part Number FFC/FPC扁平电缆连接器 【3】定格RATINGS 项目 Item 规 格 Requirement 容许电压 Rated Voltage(MAX) 50V [AC/DC(有效值Virtual value)50Hz] 容许电流 Rated Current(MAX) 0.4A 使用温度范围 Ambient temperature Range -25℃～ 85℃ 【4】性能PERFORMANCE 4.1电气性能Electrical Performance 项目Item 条 件 Test Condition 规格Requirement 4.1.1 接触电阻 Contact Resistance 适合FPC/FFC嵌合；开放电压20mV以下；短路电流10mA的状态下测定。 ...

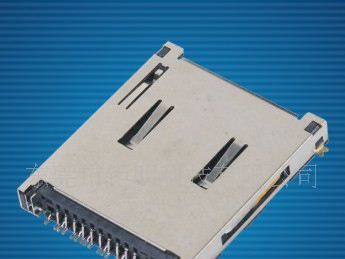

多合一卡座，三合一卡座，二合一卡座，四合一卡座
