供应SMW-CTY磁致伸缩液位计
| 价 格： | 面议 | |
| 产品型号： | SMW-CTY | |
| 制作工艺： | 集成 | |
| 输出信号： | 模拟型 |
磁致伸缩位移传感器原理介绍 在铁磁质中磁化方向的改变会导致介质晶格间距的变化，因而使得铁磁质的长度和体积发生变化，即：磁致伸缩现象，也称为威德曼效应，其逆效应为维拉里效应。但并非所有铁磁物质都具有应用价值，只有一些具有很高磁致伸缩性能的新材料才具有实际应用价值。 磁致伸缩位移传感器的原理：利用两个不同磁场相交时产生的应变脉冲信号被检测到的时间来计算出磁场相交点的准确位置。一个磁场来自传感器电子仓的电子部件所产生的脉冲激励，该激励脉冲产生的磁场沿着传感器测杆内用高磁致伸缩材料制成的波导丝以光速自电子仓端向尾端前进，当与活动的磁场（该永磁铁一般安装在需要检测位置的动板上）相交时，由于磁致伸缩现象，波导丝在相交点产生一个机械应变脉冲，并以声速从此点经波导丝向电子仓端回传，该应变脉冲被电子仓中的检测电路探测到。因此，从发射一个主动脉冲波到接收到一个应变脉冲波，这之间的时间就是声速在波导丝中传递的时间（此处已忽略了主动波运行的时间，实际影响只有0.0001%），已知声速（固定量为3000m/s）和传递时间，这一距离就当然确定了。当永磁铁运动至新的位置时，重新确定上述测量。因此，磁致伸缩位移传感器具有高精度、高响应、低迟滞、高可靠性、非接触、寿命长、稳定性高、安装方便等优点，无须重新标定，无须定期维护，因而被测量领域广泛采用。 产品量程有：50～3000mm 主要性能指标如下： 1、线性误差： ≤0.02%FS 2、重复精度：≤0.0005%FS 3、分辨率：≤0.001% 4、迟滞：≤0.001%FS 5、温度稳定性：≤0.002%/℃ 6、工作电压： 12VDC～ 24VDC 7、7、工作电流：≤16mA 8、工作压力：持续工作压力60MPa 9、工作温度：-60-150 10、防护等级：IP67、IP68（可选） 11、防爆标志：Ex dII BT5,Exia II CT5（必其一）可以根据客户要求特殊定制 1２、输出方式：１：电压０－５Ｖ，０－１０Ｖ ２：电流４－２０ｍＡ ３：数字ＲＳ４８５ 13、振动测试:3g,25Hz GB/T2423.10 连续冲击试验：10g，100Hz GB/T2423.5 14、绝缘电阻：传感器电源端和接地端之间的绝缘电阻≥10MΩ；符合GB/T15479-1995。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈小姐
- 电话：0755-32808729
- 传真：0755-27195029
- 手机：15112358575
- QQ ：

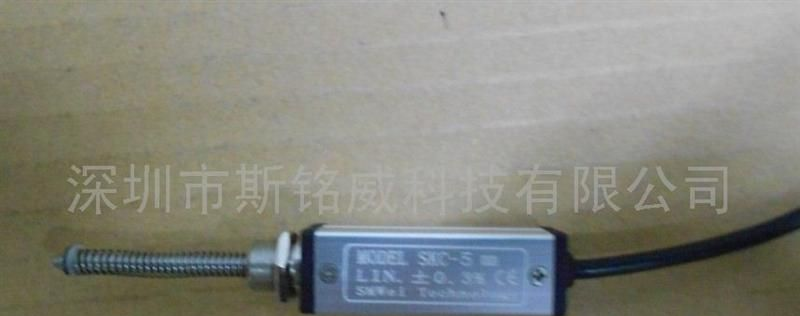

供应斯铭威SKC微型自恢复式位移传感器
信息内容：本公司供应斯铭威SKC微型自恢复式位移传感器质量保证，欢迎咨询洽谈。 产品名称 SKC微型自恢复式 有效行程 5 10 15 20 25 线性精度 (±%FS) 0.3% 阻值 ±5% 2.0 2.0 3.0 4.0 5.0 重复性精度 0.01mm 解析 infinite无断解析 温度系数 ≤1.5ppm/℃ 工作电压 0---24V 环境温度. -20℃～ 125℃ 负载特性 ≥1KΩ 输出类型 0~100%给定输入工作电压（随位移变化而变化）或供电24V，输出0-5V/0-10V,4-20mA 尺寸 B (mm) 有效行程 33mm 总长 A (mm) 78 88 98 108 118 防护等级 IP65 运行速度 ≤5m/s 返回速度 ≤1m/s 使用寿命 10X106次 接线方式 黄色1号正极，红色2号输出，蓝色3号负极，1号和3号具备互换性

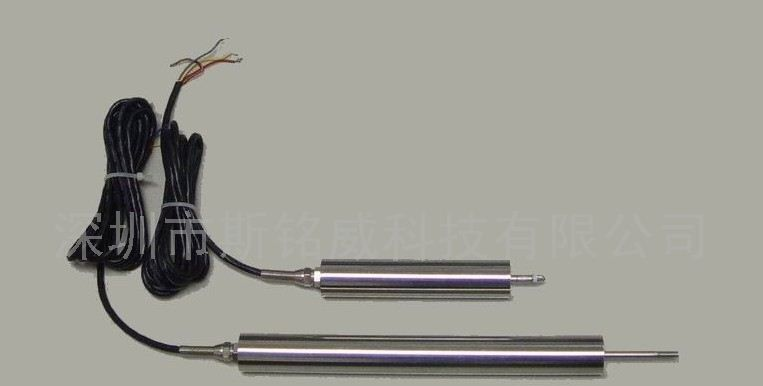

供应斯铭威SMW-WYDC差动变压器式位移传感器 LVDT位移传感器
信息内容：差动变压器是把直线位移转换为模拟电压的传感器。因其构造为整体结构，故耐久性和耐环境性都很优良，使用温度范围为 -20 ℃～120℃。差动变压器由一次线圈、二次线圈及可动铁芯构成，在一次线圈中加上一定电压、频率的正弦波励磁．通过可动铁芯使二次线圈产生感应电压，其输出特性为两个二次线圈的差动输出是与励磁信号同频的交流电压，经检波电路变换为直流的位移电压被输出。检波电路由整流二极管及RC滤波器组成，测定范围是可动铁芯的移动行程，一般为数 mm ～数百 mm 。当可动铁芯在中心位置时，输出电压为0V：左右移动时产生与移动距离成正比的正、负电压。其线性小于 1 ％，检出精度达数μ m ；当超过规定行程后误差增大。 本公司供应LVDT差动位移传感器质量保证，欢迎咨询洽谈。 dzsc/18/9964/18996440.jpg
