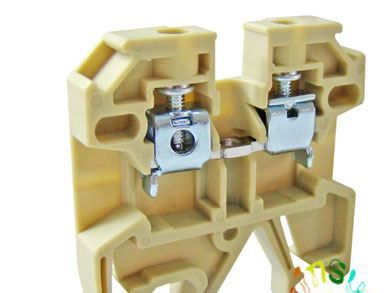

【】上海尤提乐导轨式接线端子JUT1-16 (UK-16N)
| 价 格： | 1.00 | |
| 加工定制： | 否 | |
| 品牌/商标： | 尤提乐 | |
| 型号/规格： | JUT1-16 | |
| 应用范围： | 电源 | |
| 种类： | 端子(terminal) | |
| 接口类型： | AC/DC | |
| 形状： | 矩形 | |
| 接触件材质： | 塑胶 | |
| 绝缘体材质： | PA | |
| 芯数： | - | |
| 针数： | - | |
| 线长： | -（mm） |
机械性能参数
| 厚度/宽度/端板厚度 (mm) | 12.2/42.5/1.5 |
| 高度(NS 35:7.5/NS 35:15/NS 32) (mm) | 54/61.5/59 |
| 螺纹公称直径(mm) | M4 |
| 扭矩(N*m) | 1.6~1.8 |
| 导线剥线长度(mm) | 11 |
| 压线范围 | |
| 刚性导线(mm2) | 2.5~25 |
| 柔性导线(mm2) | 4~16 |
| 美规导线(AWG) | 12~4 |
电气性能参数
| 额定电压/额定绝缘电压 (V)/(V) | 800/800 |
| 额定工作电流/截面积(A)/(mm2) | 101/25 |
| 额定脉冲耐受电压/污染等级 (KV)/- | 8/3 |
| 过电压类别/绝缘材料组别 | III/I |
端子&附件
| 端子(可安装于NS 35/7.5、NS 35/15以及NS 32导轨上) | JUT1-16 |
| 端板 | Don t need |
中心联络件(用于端子中央，实现相邻端子横向连接， 常用2位、3位、10位) | JFB10-16 |
| 边插式联络件(全绝缘,常用2位、3位、10位) | JEB10-16 |
跨接联络件(10位，可分，带10颗螺钉，可形成跳过某些 端子的跨接,需垫块) | N.A |
| 绝缘隔片(用于相邻桥接件的电气隔离) | JS-K |
| 分组隔片(用于端子间的视觉及电气隔离，厚1.5mm) | JAP |
| 标记条(可供横向和竖向两种字体，10位) | ZB10 |
| 标记夹(对端子排进行标示，卡在终端固定件上，高度可调) | KLM-A |
终端固定件(标记夹和标记条可卡在其上面进行标示，另 对端子排起固定作用) | E/1 |
产品材料
| 绝缘材料 | PA |
| 绝缘材料阻燃等级 | UL94 V-0 |
| 导电片材料 | Brass |
| 螺钉材料 | Brass |
产品认证
| CE认证： | 800V 101A |
| UL认证： | 600V 101A |
| CQC认证： | 800V 76A |
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 孙告清
- 电话：
- 传真：
- 手机：
- QQ ：
【】上海尤提乐导轨式接线端子JUT2-16
信息内容：机械性能参数 厚度/宽度/端板厚度 (mm)12/50/1.5高度(NS 35:7.5/NS 35:15/NS 32) (mm)53.5/61/58螺纹公称直径(mm) M4扭矩(N*m) 1.6~1.8导线剥线长度(mm)15压线范围 刚性导线(mm2)4~16 柔性导线(mm2)4~16 美规导线(AWG)12~4 电气性能参数 额定电压/额定绝缘电压 (V)/(V)800/800额定工作电流/截面积(A)/(mm2)76/16额定脉冲耐受电压/污染等级 (KV)/-8/3过电压类别/绝缘材料组别III/I 端子&附件 端子(可安装于NS 35/7.5、NS35/15、NS 32导轨上)JUT2-16端板G-JUT2-16中心联络件(用于端子中央，实现相邻端子横向连接，螺钉头带绝缘圈(可选)，常用2位、3位、10位) JQ2-16JQ3-16JQ10-16跨接联络件(10位，可分，带10颗螺钉，可形成跳过某些端子的跨接)JSQ10-16绝缘隔片(用于相邻桥接件的电气隔离)TS2.5/35分组隔片(用于端子间的视觉及电气隔离，厚1.5mm)TW16标记条(可供横向和竖向两种字体，10位)DEK5终端固定件(标记夹和标记条可卡在其上面进行标示，另对端子排起固定作用) E/2 产品材料 绝缘材料PA绝缘材料阻燃等级UL94 V-2导电片材料Brass螺钉材料Steel 产品认证 CE认证：800V 76ACQC认证：800V 76A
【】上海尤提乐导轨式接线端子JUT2-2.5
信息内容：机械性能参数厚度/宽度/端板厚度 (mm)6.2/41.5/1.5高度(NS 35:7.5/NS 35:15/NS 32) (mm)42.5/50/47 螺纹公称直径(mm) M2.5扭矩(N*m) 0.6~0.8导线剥线长度(mm)10压线范围 刚性导线(mm2)0.5~2.5 柔性导线(mm2)0.5~2.5 美规导线(AWG)24~12 电气性能参数 额定电压/额定绝缘电压 (V)/(V)800/800额定工作电流/截面积(A)/(mm2)24/2.5额定脉冲耐受电压/污染等级 (KV)/-8/3过电压类别/绝缘材料组别III/I 端子&附件 端子(可安装于NS 35/7.5、NS35/15、NS 32导轨上)JUT2-2.5端板G-JUT2-2.5中心联络件(用于端子中央，实现相邻端子横向连接，螺钉头带绝缘圈(可选)，常用2位、3位、10位) JQ2-2.5JQ3-2.5JQ10-2.5跨接联络件(10位，可分，带10颗螺钉，可形成跳过某些端子的跨接)JSQ10-2.5绝缘隔片(用于相邻桥接件的电气隔离)TS2.5/35分组隔片(用于端子间的视觉及电气隔离，厚1.5mm)TW2.5标记条(可供横向和竖向两种字体，10位)DEK5终端固定件(标记夹和标记条可卡在其上面进行标示，另对端子排起固定作用) E/2 产品材料 绝缘材料PA绝缘材料阻燃等级UL94 V-0导电片材料Brass螺钉材料Steel 产品认证 CE认证：800V 24ACQC认证：800V 24A "
