LMZJ1-0.5电流互感器.人民互感器 零序互感器 开口式互感器 CT
| 价 格： | 9.50 | |
| 应用范围： | 测量 | |
| 种类： | 电流互感器 | |
| 品牌： | 精胜 人民 工控 飞跃联合 | |
| 型号： | LMZJ1-0.5 | |
| 封装形式： | 环氧树脂电感 | |
| 绕线形式： | 单层密绕式 | |
| 导磁体性质： | 铁芯 | |
| 磁芯形状： | 罐形 | |
| 工作频率： | 低频 | |
| 安装方式： | 卧式密封 | |
| 骨架材料： | 不饱和树脂 | |
| 品质因数Q： | 100 | |
| 电感量： | 55 | |
| 允许误差： | 0.5 0.2 | |
| 感抗XL： | 10（Ω） | |
| 额定电流： | 300-800/5A（mA） | |
| 分布电容： | 88（F） | |
| 标称电压： | 660（V） |

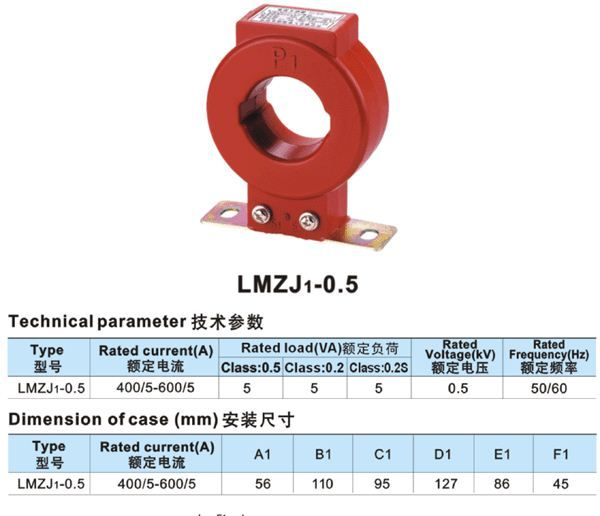

dzsc/18/9857/18985791.jpg
详细说明
LMZJ1-0.5系列电流互感器户内装置，在额定频率50-60Hz、0.5-0.66kv及以下的交流线路中作测量、电能及继电保护之用。符合GB-1208标准
2、互感器型号含义：
L：电流互感器
M：穿心式
Z：浇注式
K：塑壳式
J：加大容量
3、以上系列电流互感器铁芯为圆环铁芯。二次线圈由浇注，塑壳绝缘，中间穿孔可通过一次母线或缠绕软电缆。
4、互感器适用环境条件：
（l）、海拔高度不超过1000m；
（2）、周围介质温度为-5℃-40℃
（3）、空气相对湿度少于85％。
二、技术参数
（l）、额定电压 500－660V；
（2）、额定频率 50－60Hz；
（3）、额定二次电流；5A
（4）、绝缘电阻≥10MΩ
（5）、耐压试验 3KV／lmin
（6）、误差要求（JJG313-94）
注：额定负荷为5VA或10VA的电流互感器，其下限负荷为3.75VA对于额
定负荷为15VA、20VA的，其下限负荷为额定负荷1/4，功率因素COSφ=0. 8。
三、安装使用及维护
（l）、互感器可垂直水平安装
（2）、连接到二次仪表和（继电器的连按线其铜截面应不＜2.5平方毫米，（铝线应增大）。二次端子标有S1和S2，同名端的判断即为当一次电流从P1端流向P2端时，二次电流从“S1”端经过所连接的仪表或继电器等流回“S2”
（3）、当一次绕组通有电流时，二次绕组不得开路，以防高电压。
（4）、互感器储存处应干燥，长期储存应用纸箱或木箱包装，如保存期超过一年，应进行绝缘电阻、工频耐压试验，若有变化要进行干燥外理。
