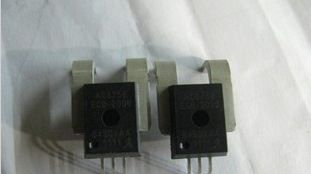

供应ACS712ELCTR-20A ALLEGRO 霍尔电流传感器
| 价 格： | 7.50 | |
| 加工定制： | 否 | |
| 品牌： | ALLEGRO | |
| 型号： | ACS712 | |
| 种类： | 霍尔 | |
| 材料： | 聚合物 | |
| 材料物理性质： | 半导体 | |
| 材料晶体结构： | --、其他、其他 | |
| 制作工艺： | 集成 | |
| 输出信号： | 开关型 | |
| 防护等级： | ACS712 | |
| 线性度： | ACS712（%F.S.） | |
| 迟滞： | ACS712（%F.S.） | |
| 重复性： | ACS712（%F.S.） | |
| 灵敏度： | ACS712 | |
| 漂移： | ACS712 | |
| 分辨率： | ACS712 | |
| 属性： | 属性值 |
ACS712 ACS712ELCTR-05B 霍尔效应的线性电流传感器
ACS712
带2.1 kVRMS电压绝缘及低电阻电流导体的全集成、基于霍尔效应的线性电流传感器
特点
- 低噪音模拟信号路径
- 可通过新的滤波引脚设置器件带宽
- 5 μs输出上升时间，对应步进输入电流
- 80千赫带宽
- 总输出错误1.5%（当TA= 25°C时）及
- 小型低厚度SOIC8封装
- 1.2 mΩ内部传导电阻
- 引脚1-4至5-8之间2.1 VRMS最小绝缘电压
- 5.0伏特，单电源操作
- 66至185 mV/A输出灵敏度
- 输出电压与交流或直流电流成比例
- 出厂时度校准
- 极稳定的输出偏置电压
- 近零的磁滞
- 电源电压的成比例输出
dzsc/18/9852/18985261.jpg
描述
Allegro? ACS712可为工业、汽车、商业和通信系统中的交流或直流电流感测提供经济实惠的精密解决方案。该器件封装便于客户轻松实施。典型应用包括电动机控制、载荷检测和管理、开关式电源和过电流故障保护。
该器件具有的低偏置线性霍尔传感器电路，且其铜制的电流路径靠近晶片的表面。通过该铜制电流路径施加的电流能够生成可被集成霍尔IC感应并转化为成比例电压的磁场。通过将磁性信号靠近霍尔传感器，实现器件度优化。的成比例电压由稳定斩波型低偏置BiCMOS霍尔IC提供，该IC出厂时已进行度编程。
当通过用作电流感测通路的主要铜制电流路径（从引脚1和2，到3和4）的电流不断上升时，器件的输出具有正斜率(>VIOUT(Q))。该传导通路的内电阻通常是1.2 mΩ，具有较低的功耗。铜线的粗细允许器件在可达5×的过电流条件下运行。传导通路的接线端与传感器引脚（引脚5到8）是电气绝缘的。这让ACS712电流传感器可用于那些要求电气绝缘却未使用光电绝缘器或其它昂贵绝缘技术的应用。
ACS712采用小型的表面安装SOIC8封装。引脚架镀采用100%雾锡电镀，可与标准无铅(Pb)印刷电路板装配流程兼容。在内部，该器件为无铅产品，倒装法使用当前豁免于RoHS的高温含铅焊球除外。器件在出厂装运前已完全校准。
功能方框图
dzsc/18/9852/18985261.jpg
完整型号
型号 | 封装类型 | 温度 |
ACS712ELCTR-05B-T | 8-铅SOIC | -40 °C至85 °C |
ACS712ELCTR-20A-T | 8-铅SOIC | -40 °C至85 °C |
ACS712ELCTR-30A-T | 8-铅SOIC | -40 °C至85 °C |
- 所属城市：广东 珠海
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈小姐
- 电话：0755-33061996
- 传真：0755-82501836
- 手机：18929340478
- QQ ：
ACS758LCB-100B-PFF-T 进口原装100A 电流传感器商家批发
信息内容：Allegro® ACS758 电流传感器 IC 系列可为交流或直流电流感测提供经济实惠且精确的解决方案。典型应用包括电动机控制、载荷检测和管理、电源和直流至直流转换器控制、逆变器控制和过电流故障检测。
A1326LUA 线性霍尔 代替A1323EUA-T和A1323LUA-T 进口原装
信息内容：A1324, A1325, A1326: 带模拟输出的低噪音线性霍尔效应传感器 IC线性输出霍尔效应装置的新应用，如位移、角位和电流测量，都要求较高的准确性和较小的封装尺寸。Allegro? A1324、A1325 和 A1326 线性霍尔效应传感器 IC 专为满足上述两项要求而设计。这款装置不但具有温度稳定性，还可以提供微型表面安装封装 (SOT23W) 和超迷你通孔单列直插式封装。这些成比例的霍尔效应传感器 IC 可提供与施加的磁场成正比的电压输出。它们可提供 50% 的静态供电电压输出。A1324/25/26 的出厂配置灵敏度分别为 5.0 mV/G、3.125 mV/G 和 2.5 mV/G。凭借其各项特色功能，这些线性装置非常适合要求高准确度的汽车和工业应用，并确保能在 –40°C 到 150°C 的温度范围内正常工作。各 BiCMOS 单片电路均整合可降低霍尔元件固有灵敏度漂移的霍尔元件温度补充电路、小信号高增益放大器、箝位低阻抗输出级和专有动态偏移消除技术。这些装置可提供 3 引脚超迷你 SIP 封装 (UA) 和 3 引脚表面安装 SOT-23 型封装 (LH)。两种封装都为无铅产品，且采用 100% 雾锡电镀引脚框。
