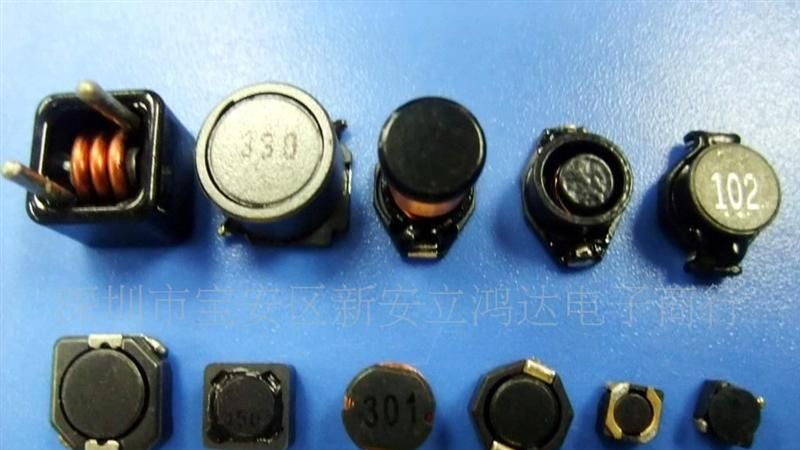

环保贴片电感 工字电感 色环电感 磁环电感器
| 价 格： | 0.08 | |
| 应用范围： | 滤波 | |
| 种类： | 电感线圈 | |
| 品牌/商标： | LHD | |
| 型号/规格： | 0406-30MH | |
| 封装形式： | 插件电感 | |
| 绕线形式： | 多层平绕式 | |
| 导磁体性质： | 铁氧体磁芯 | |
| 磁芯形状： | 工字形 | |
| 工作频率： | 高频 | |
| 安装方式： | 立式 | |
| 骨架材料： | 陶瓷 | |
| 品质因数Q： | 100 | |
| 电感量： | 1-30 | |
| 额定电流： | 40（mA） | |
| 分布电容： | 0。5（F） |
dzsc/18/9839/18983998.jpg
dzsc/18/9839/18983998.jpg
dzsc/18/9839/18983998.jpg
dzsc/18/9839/18983998.jpg
dzsc/18/9839/18983998.jpg
全面提供环保和非环保，目前主要产品有：高频变压器.滤波器.SMD功率电感、模压可调线圈、贴片空芯线圈、棒状磁芯线圈、工字型电感、磁环线圈、贴片变压器、色环电感、可调电感.模压线圈.电子跳线．(产品有成型和直线)线径0.38~0.8材质有镀锡铜钱和CP线,可按客户要求订做
电感的主要特性参数
2.1 电感量L
电感量L表示线圈本身固有特性，与电流大小无关。除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。
2.2 感抗XL
电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。它与电感量L和交流电频率f的关系为XL=2πfL
2.3 品质因素Q
品质因素Q是表示线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比值，即：Q=XL/R。线圈的Q值愈高，回路的损耗愈小。线圈的Q值与导线的直流电阻，骨架的介质损耗，屏蔽罩或铁芯引起的损耗，高频趋肤效应的影响等因素有关。线圈的Q值通常为几十到几百。采用磁芯线圈，多股粗线圈均可提高线圈的Q值。
2.4 分布电容
线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。分布电容的存在使线圈的Q值减小，稳定性变差，因而线圈的分布电容越小越好。采用分段绕法可减少分布电容。
2.5 允许误差：电感量实际值与标称之差除以标称值所得的百分数。
2.6 标称电流：指线圈允许通过的电流大小，通常用字母A、B、C、D、E分别表示，标称电流值为50mA 、150mA 、300mA 、700mA 、1600mA 。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 康晓华
- 电话：0755-27838170
- 传真：0755-27838170
- 手机：
- QQ ：
优质 060808100912插件工字电感器 屏蔽电感
信息内容：dzsc/18/9870/18987002.jpgdzsc/18/9870/18987002.jpgdzsc/18/9870/18987002.jpgdzsc/18/9870/18987002.jpgdzsc/18/9870/18987002.jpgdzsc/18/9870/18987002.jpgdzsc/18/9870/18987002.jpgdzsc/18/9870/18987002.jpg电感的主要特性参数 2.1 电感量L 电感量L表示线圈本身固有特性，与电流大小无关。除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。 2.2 感抗XL 电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。它与电感量L和交流电频率f的关系为XL=2πfL 2.3 品质因素Q 品质因素Q是表示线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比值，即：Q=XL/R。线圈的Q值愈高，回路的损耗愈小。线圈的Q值与导线的直流电阻，骨架的介质损耗，屏蔽罩或铁芯引起的损耗，高频趋肤效应的影响等因素有关。线圈的Q值通常为几十到几百。采用磁芯线圈，多股粗线圈均可提高线圈的Q值。 2.4 分布电容 线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。分布电容的存在使线圈的Q值减小，稳定性变差，因而线圈的分布电容越小越好。采用分段绕法可减少分布电容。 2.5 允许误差：电感量实际值与标称之差...
