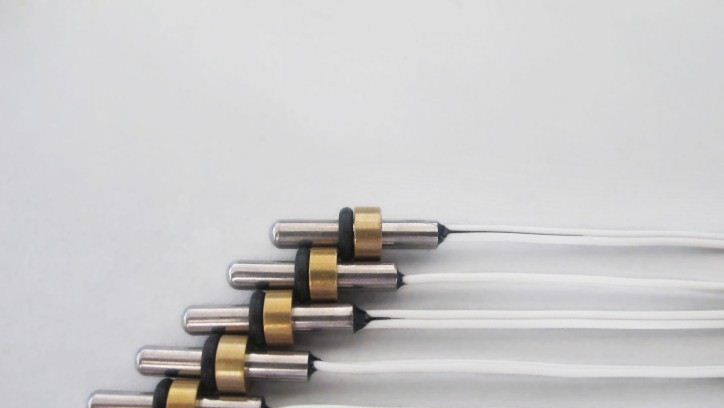

深圳市供应电子体温计温度传感器 仪器仪表温度传感器
| 价 格： | 0.40 | |
| 材料： | 混合物 | |
| 种类： | 温度 | |
| 加工定制： | 是 | |
| 防护等级： | 防潮 | |
| 材料物理性质： | 半导体 | |
| 型号/规格： | YXET-503D | |
| 材料晶体结构： | 单晶 | |
| 线性度： | 1（%F.S.） | |
| 迟滞： | 1（%F.S.） | |
| 重复性： | 1（%F.S.） | |
| 漂移： | 无 | |
| 分辨率： | - | |
| 品牌/商标： | 钰兴 | |
| 输出信号： | 数字型 | |
| 灵敏度： | 高 | |
| 制作工艺： | 灌封 |
| 1. 概述 | |||||||
| 本规格书主要描述本产品的外形,尺寸,检验标准及规范. | |||||||
| 本产品型号: YXET-103F-3435-L65 | |||||||
| 2. 规格 | |||||||
| 品名: NTC负温度系数热敏电阻 | |||||||
| 3. 特性 | |||||||
| (1) 电气特性 | |||||||
| (a) 阻 值 R=10KΩ±1%(25℃) | |||||||
| (b) B 值 B=3435K±1%(25℃/85℃) | |||||||
| (c) 绝缘阻抗 10MΩ DC500V (引线与树脂头之间) | |||||||
| (d) 耐电压 140V (AC) | |||||||
| (2) 热时间常数(t): t=3.2-6.5s(静止空气中) | |||||||
| (3) 热耗散系数(＆): ＆=0.7-0.9mW/℃(静止空气中） | |||||||
| (4) 使用温度范围: -40-- 120℃ | |||||||
| 4. 检查标准 | |||||||
| (1) 产品的出货检查每次都以下面的检验标准进行检查项目,抽样 | |||||||
| 数量，合格判定标准如下: | |||||||
| 检查项目 | 抽样标准 | 备注 | |||||
| 阻值 | S=3,AQL=0.65,Ac=0,Re=1 | 3.1(a) | |||||
| B值 | S=3,AQL=0.65,Ac=0,Re=1 | 3.1(b) | |||||
| 绝缘阻抗 | S=1,AQL=2.5,Ac=0,Re=1 | 3.1© | |||||
| 耐电压 | S=1,AQL=2.5,Ac=0,Re=1 | 3.1(d) | |||||
| 外形尺寸 | S=1,AQL=2.5,Ac=0,Re=1 | 2.0 | |||||
| 外观 | S=1,AQL=2.5,Ac=0,Re=1 | 2.0 | |||||
| 热耗散系数 | S=1,AQL=2.5,Ac=0,Re=1 | 3.2 | |||||
| 热时间常数 | S=1,AQL=2.5,Ac=0,Re=1 | 3.3 | |||||
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 罗伟球
- 电话：0755-29092812
- 传真：0755-29092811
- 手机：13802553979/13802553978
- QQ ：
家电用温度传感器
信息内容：技术要求: 1、端子拉力测试:端子与导线压接可靠,经19N拉力试验不松脱; 2、电阻抵抗值:R(25℃)=100KΩ±1% B(25℃/50℃)=3380K±1% 3、耐电压测试:AC 1200V/3秒应无闪烁或击穿,绝缘电阻测试:DC 500V应大于100MΩ; 4、所有物料符合ROHS要求. 15141312111098以上空格7白色塑胶壳XH-2P16端子XH25黑色封装树脂第二次柔软性灌封料封装—4黑色封装树脂次防水封装—3镀镍六角铜外壳Φ4.3×11 M6×1.0×S10×10mm 12黑色双支线2651-24AWG 线长:115 5mm11热敏电阻R(25℃)=100KΩ±1% B(25℃/50℃)=3950K±1%1物料编号序号材料名称规格型号数量备注图号：DT052011标记处数更改文件号签名日期YTS-052-01F104比例1︰1版 本A/0设 计共 1 页第 1 页校 对工 艺温度传感器深圳市钰兴电子科技有限公司审 核批 准
皮肤护理器用温度传感器
信息内容：技术要求: 1、电气特性: R(25℃)=10KΩ±1% B(25℃/50℃)=3950K±1% ; 2、耐电压测试:AC 1200V/3秒应无闪烁或击穿,绝缘电阻测试:DC 500V应大于100MΩ; 3、所有物料符合ROHS要求. 15141312 111098以上空格7白色胶壳SXH-2P 配送16端子SXH25黑色封装树脂灌封料封装—4不锈钢外壳Φ5.0×Φ10×9 M6×8±0.5mm13透明铁氟龙套管13L×26±2mm12黑色铁氟龙导线1332-26AWG 线长:518 2mm21热敏电阻R(25℃)=100KΩ±1% B(25℃/50℃)=3950K±1%1物料编号序号材料名称规格型号数量备注图号：DT057031标记处数更改文件号签名日期YTS-057-03F104比例1︰1版 本A/0设 计共 1 页第 1 页校 对工 艺温度传感器深圳市钰兴电子科技有限公司审 核批 准
