高压电阻器

价格：		面议
功率特性：		大功率
材料：		玻璃釉膜
种类：		高压玻璃釉电阻
加工定制：		是
产品性质：		新品
营销方式：		厂家直销
额定功率：		0.25（W）
型号/规格：		1/4W-5W
温度系数：		NTC
允许偏差：		±1%
品牌/商标：		Fy
性能：		高压
制作工艺：		被釉线绕
外形：		圆柱形

详细介绍
企业详情

1.2本电阻器标准品采用四带色标法

2.特性参数表二

项目号	特性	参数	试验条件
7.4	耐电压	应无击穿或飞弧现象	包箔法,施加电压见表三,1min
7.5	过载	△R≤±（1%R 0.05Ω）	2.5倍额定电压(≤过负荷电压)，5S
7.6	可焊性	沾锡面积不小于90%	260±10℃、2±0.5S
8.1	引出端强度	△R≤±（1%R 0.05Ω）	拉力：10N、10±1S 弯曲：2×90⁰ 扭转：2×180⁰
8.2	耐焊接热	△R≤±（1%R 0.05Ω）	260±10℃ 10±1S
8.3	温度快速变化	△R≤±(1%R 0.05Ω)	-55±3℃、30min; 155±3℃、30min 5次循环
8.4	振动	△R≤±(1%R 0.05Ω)	10Hz～500Hz、0.75mm或98m/S²、6h
8.5	绝缘电阻	绝缘阻值≥1GΩ	500±50V、1min
8.6	断续过负荷	△R≤±(2%R 0.1Ω)	2.5倍额定电压通1S、断25S 1000次
8.7	电阻温度系数	TCR≤±200PPM/℃	高于室温100℃、恒温30～40min
8.8	耐久性	△R≤±(5%R 0.1Ω)	70±2℃、1000h，额定直流电压.
8.9	气候顺序	△R≤±(5%R 0.1Ω)	干热、寒冷、低气压、循环湿热、直流负荷
8.10	意外过载	纱网圆筒不应燃烧	16、25倍额定功率电压，持续5±0.5min；或电阻器开路时为止；
8.11	稳态湿热	△R≤±(5%R 0.1Ω)	40±2℃、90～95%RH、56天
8.12	上限类别温度耐久性	△R≤±(5%R 0.1Ω)	155±2℃、1000h

3.额定值

表三

型号	额定功耗	阻值范围	阻值偏差	使用电压	过负荷电压	耐电压
RI40	0.25W	1K~1000MΩ	±1%(F) ±5%(J)	500V	700V	500
	0.5W			1000V	1500V	600
	1W			1500V	2500V	800
	2W			2000V	3000V	800
	3W			2500V	4000V	1000
	5W			3000V	5000V
	10W～50W			～	～

丰雅电子(东莞）有限公司

公司信息未核实

所属城市：广东东莞
[联系时请说明来自维库仪器仪表网]
联系人： 何见钊
电话：
传真：
手机：
QQ ：

公司相关产品

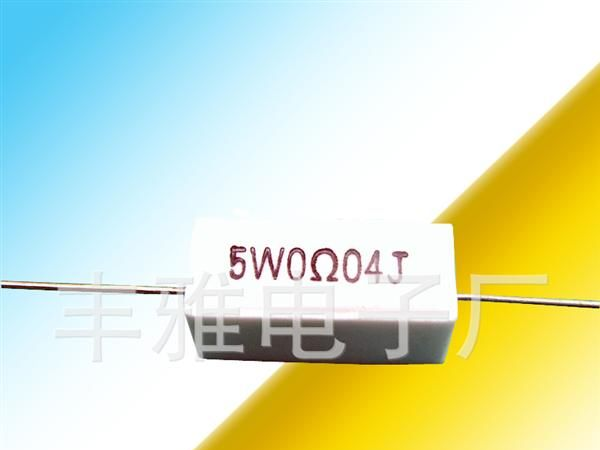

水泥电阻器

信息内容：

特点耐热性好，温度系数小，低杂音，负荷功率大，绝缘性高，不燃性使用环境温度:-55℃~ 275℃II. 尺寸结构图类型尺寸(mm)阻值范围成型类型功率W±1H±1L±1d±0.05线绕芯氧化芯SQP1W66130.60.1Ω-200Ω110Ω-15KΩBSQP2W77180.60.1Ω-200Ω110Ω-22KΩBSQP3W88220.750.1Ω-390Ω130Ω-33KΩBSQP5W109220.750.1Ω-680Ω200Ω-50KΩBSQP7W109350.750.1Ω-1.5KΩ240Ω-50KΩBSQP10W109480.750.1Ω-2KΩ300Ω-50KΩBSQP15W12.512.5480.751Ω-2.4KΩ300Ω-150KΩBSQP20W1413.5600.751Ω-3KΩ300Ω-150KΩBSQP25W14.513.5600.751Ω-3.2KΩ300Ω-150KΩBSQP30W1919760.81Ω-3.6KΩ300Ω-150KΩBSQP40W1920901.01Ω-4.0KΩ300Ω-150KΩBSQP50W2020901.01Ω-4.0KΩ300Ω-150KΩBSQP100W25251351.01Ω-4.0KΩ300Ω-150KΩBIII. 降负荷曲线图和表面温升曲线图 IV. 电气特性...

详细内容>>
