DCT-1009电流互感器
| 价 格： | 面议 | |
| 应用范围： | 保护 | |
| 种类： | 电流互感器 | |
| 品牌/商标： | SHJQ | |
| 型号/规格： | 5(60)A/2mA | |
| 绕线形式： | 多层平绕式 | |
| 导磁体性质： | 铁芯 | |
| 磁芯形状： | 环形 | |
| 工作频率： | 低频 | |
| 品质因数Q： | / | |
| 电感量： | / | |
| 允许误差： | / | |
| 感抗XL： | /（Ω） | |
| 额定电流： | /（mA） | |
| 分布电容： | /（F） | |
| 标称电压： | /（V） |
电流互感器技术参数
XYDCT-1009 5(60)A/2mA 0.1class 10Ω

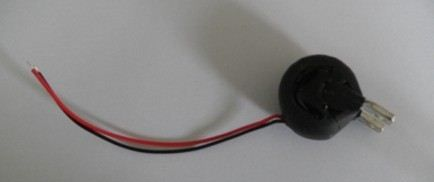

外观 | dzsc/18/9824/18982426.jpg
| ||||||||||||||||||||||||||
基本参数 | 额定一次电流（A） | 额定二次电流（mA） | 额定负载Rb (Ω) | 电流 (A) | 准确度等级 | 备注 | |||||||||||||||||||||
5 | 2 | 10 | 60 | 0.1 |
| ||||||||||||||||||||||
误差限值 | 正确度等级 | 电流误差±（%） | 相位误差±（′） | ||||||||||||||||||||||||
在下列电流时 | 在下列电流时 | ||||||||||||||||||||||||||
0.01In | ≥0.05In | 0.01In | 0.05In | 0.2In | 1In | 2In | 3In | Imax | |||||||||||||||||||
0.1 | 0.2 | 0.1 | 15 | 8 | 5 | 5 | 5 | 5 | 5 | ||||||||||||||||||
|
|
|
|
|
|
|
|
|
| ||||||||||||||||||
注：测量温度为：10℃~30℃ | |||||||||||||||||||||||||||
工作环境 | 温度：-25℃~ 60℃；相对湿度：≤95% | ||||||||||||||||||||||||||
主要电气性能 | 一次绕组和二次绕组间耐受电压不小于3KV、绝缘电阻不小于1GΩ， 正弦半波引入电能计量误差小于3% | ||||||||||||||||||||||||||
参考尺寸（mm） |
| A | B | C | D | E | F | G | H | I | J | K | L | M | |||||||||||||
1 |
|
|
|
|
|
|
|
|
|
|
|
|
| ||||||||||||||
2 |
|
|
|
|
|
|
|
|
|
|
|
|
| ||||||||||||||
3 |
|
|
|
|
|
|
|
|
|
|
|
|
| ||||||||||||||
上海金卿互感器电子有限公司生产电流互感器，其生产的互感器品种多、精度高、耐压高、销售广、一致性优。公司的产品也获得了用户的口碑和肯定。欢迎广大客户前来咨询。
注：该参数可供参考，具体可按客户要求生产。
"
- 所属城市：上海
- [联系时请说明来自维库仪器仪表网]
- 联系人： 金柱梁
- 电话：
- 传真：
- 手机：
- QQ ：
T-45-19电流互感器
信息内容：铁心尺寸16×21×10D抗直流二次绕组线径0.14满绕1T/2500T外壳套123号铜棒成品测试精度1T/2500T 8分以下交流测试直流电感0.55以上包皮黑胶带全包套Φ28热缩管环氧黑色包封料浇两面引线长度26号红黑线焊170mm长图号 上海金卿互感器电子有限公司生产电流互感器，其生产的互感器品种多、精度高、耐压高、销售广、一致性优。公司的产品也获得了用户的口碑和肯定。欢迎广大客户前来咨询。注：该参数可供参考，具体可按客户要求生产。

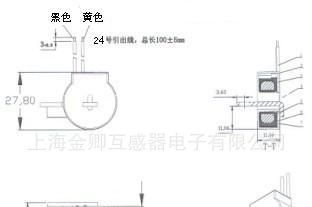

MCT-15电流互感器
